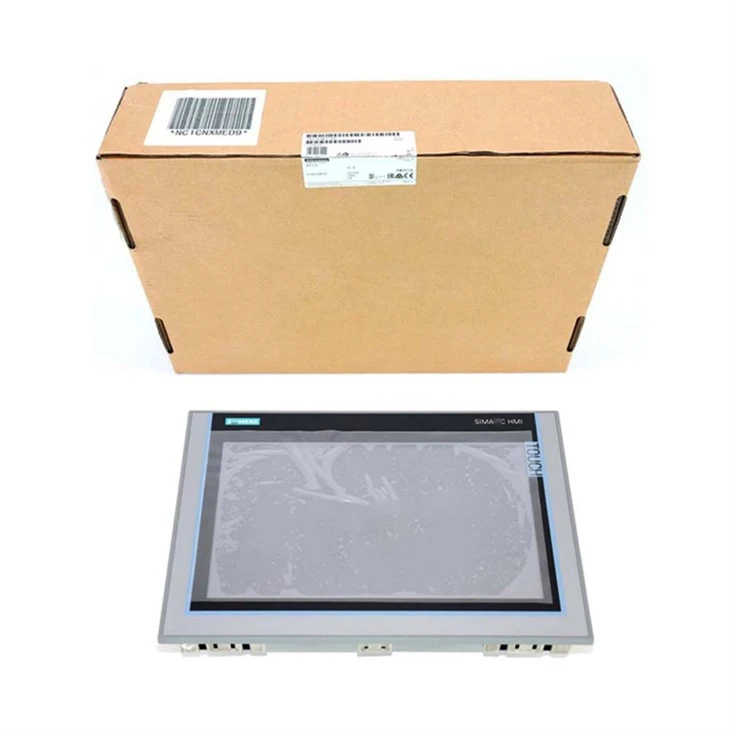

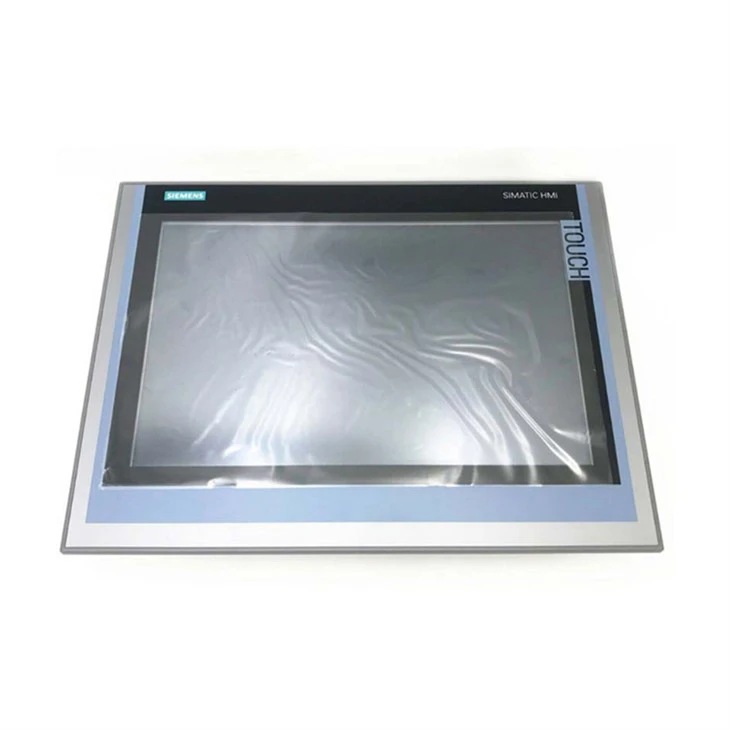

सीमेंस 6AV2124-0QC02-0AX1

ब्रांड:सीमेंस
नमूना:6AV2124-0QC02-0AX1

इन्वेंटरी स्थिति:माल स्टॉक में उपलब्ध हैं।

उत्पाद की विशेषताएँ

सीमेंस 6AV2124-0QC02-0AX1, जिसे आमतौर पर सिमेटिक HMI TP1500 आराम के रूप में जाना जाता है, औद्योगिक स्वचालन के लिए बनाया गया एक उच्च-प्रदर्शन HMI है। इस कठिन गैजेट में 16 मिलियन रंगों के साथ 15.4 इंच के वाइडस्क्रीन टीएफटी डिस्प्ले और 1280x800 पिक्सल का एक रिज़ॉल्यूशन है, जो कि रासायनिक पौधों जैसे विनिर्माण, फार्मास्यूटिकल्स और खतरनाक क्षेत्रों में ऑपरेटरों के लिए स्पष्ट चित्र प्रदान करता है। इसका टचस्क्रीन इंटरफ़ेस सीधे प्रक्रिया नियंत्रण के लिए अनुमति देता है, और एलईडी रोशनी मंद रोशनी वाले कारखानों में भी अच्छी दृश्यता प्रदान करती है।

PROFINET और MPI/PROFIBUS DP इंटरफेस के साथ TP1500 आराम, सीमेंस सिमेटिक S7 PLC और अन्य औद्योगिक प्रणालियों के साथ आसानी से बातचीत करता है, जो 1.5 Mbps तक की गति से वास्तविक समय डेटा एक्सचेंज की अनुमति देता है। इसमें सुविधाजनक डेटा बैकअप, फर्मवेयर अपडेट और परिधीय कनेक्टिविटी के लिए USB 2.0 पोर्ट और एक SD कार्ड स्लॉट भी है, जैसे कि बारकोड स्कैनर। पैनल 24V डीसी आपूर्ति पर चलता है और केवल 41W का उपभोग करता है, जिससे यह दीर्घकालिक उपयोग के लिए ऊर्जा-कुशल हो जाता है।

TP1500 कम्फर्ट को एक IP65-रेटेड फ्रंट पैनल के साथ अंतिम रूप से बनाया गया है, जो इनडोर उपयोग के लिए धूल, पानी के छींटे और रासायनिक सफाई एजेंटों और एक IP20- संरक्षित बैक पैनल का सामना कर सकता है। यह 0 डिग्री से लेकर 45 डिग्री तक के तापमान में निर्भरता से काम करता है और उत्पादन वातावरण में सामान्य कंपन का विरोध कर सकता है। गैजेट कड़े सुरक्षा मानकों को भी पूरा करता है, जैसे कि CE, Culus, और FM क्लीयरेंस, साथ ही Atex जोन 2 और IECEX प्रमाणित भी।

विशेष विवरण

उत्पाद का प्रकार	15 इंच चौड़ी स्क्रीन टच पैनल
उत्पाद श्रृंखला	सिमेटिक HMI TP1500 आराम
संकल्प	1280 × 800 पिक्सल
इनपुट वोल्टेज	24V डीसी (स्वीकार्य उतार-चढ़ाव सीमा: 19.2-28.8V डीसी)
वज़न	लगभग 4.7 किलोग्राम (बढ़ते ब्रैकेट सहित)
परिचालन तापमान	0 डिग्री से 50 डिग्री (ऊर्ध्वाधर स्थापना)
संगत पीएलसी	S7-1200/1500, सिमोशन, आदि।
पैनल आयाम	415 मिमी (डब्ल्यू) × 310 मिमी (एच) × 75 मिमी (डी)

सावधानियां

सीमेंस 6AV2124-0QC02-0AX1 आंतरिक उपयोग के लिए अभिप्रेत है, जिसमें एक IP65-रेटेड फ्रंट पैनल है जो धूल और पानी के जेट से बचाता है। हालांकि, क्योंकि रियर पैनल में एक IP20 प्रमाणन है, इसे नमी या मलबे के सीधे संपर्क से बचने के लिए इसे एक सील कैबिनेट में रखा जाना चाहिए। उचित शीतलन बनाए रखने के लिए, डिवाइस को लंबवत या क्षैतिज रूप से 35 डिग्री से अधिक के झुकाव कोण के साथ माउंट करें। विद्युत खतरों से बचने के लिए, सुरक्षित विद्युत पृथक्करण (SELV/PELV मानकों) के साथ 24V DC बिजली की आपूर्ति का उपयोग करें और इसे एक ग्राउंडेड सिस्टम से कनेक्ट करें। आंदोलन से संबंधित क्षति को रोकने के लिए, तनाव राहत का उपयोग करके हमेशा सुरक्षित केबल।

सीमेंस 6AV2124-0QC02-0AX1 को WINCC COMFOTAL V14 SP1 या उच्चतर के साथ HSP को कॉन्फ़िगर करने की आवश्यकता होती है। संगतता कठिनाइयों से बचने के लिए, सुनिश्चित करें कि आपका पीसी विंडोज 7/10 चला रहा है और नवीनतम एचएसपी अपडेट स्थापित हैं। पैनल तृतीय-पक्ष उपकरणों के लिए मोडबस आरटीयू का समर्थन करता है, हालांकि व्यापक कार्यान्वयन से पहले संचार का पूरी तरह से परीक्षण किया जाना चाहिए। डेटा हानि से बचने के लिए, Prosave सॉफ़्टवेयर के साथ नियमित रूप से अपनी परियोजनाओं का बैकअप लें।

0 डिग्री से 50 डिग्री (या कम प्रदर्शन के साथ 55 डिग्री) और संक्षेपण से बचने के लिए 90% की सापेक्ष आर्द्रता के तापमान पर पैनल का संचालन करें। उच्च कंपन वाले गर्मी स्रोतों या क्षेत्रों के पास रखने से बचें। आउटडोर-रेटेड भिन्नता पर विचार करें (जैसे, 6AV2124-0QC13-0AX0)। पैनल जोन 2 (गैस) और ज़ोन 22 (धूल) खतरनाक वातावरण के लिए ATEX- प्रमाणित है, लेकिन संभावित विस्फोटक वातावरण से पीछे के पैनल को बाहर रखें।

उपवास

प्रश्न: सीमेंस 6AV2124-0QC02-0AX1 क्या है?

A: सीमेंस 6AV2124-0QC02-0AX1 औद्योगिक स्वचालन अनुप्रयोगों के लिए डिज़ाइन किए गए 15.4 इंच का सिमेटिक HMI TP1500 कम्फर्ट पैनल है। इसमें एक उच्च-रिज़ॉल्यूशन टीएफटी टचस्क्रीन (1280 x 800 पिक्सल), PROFINET और PROFIBUS DP कनेक्टिविटी, और 24 MB कॉन्फ़िगरेशन मेमोरी है। यह बीहड़ डिवाइस IP65-रेटेड फ्रंट प्रोटेक्शन का समर्थन करता है और 0 डिग्री से 50 डिग्री (प्रतिबंधों के साथ 55 डिग्री तक) के तापमान में संचालित होता है, जिससे यह कठोर औद्योगिक वातावरण के लिए उपयुक्त हो जाता है।

प्रश्न: क्या सीमेंस 6AV2124-0QC02-0AX1 अन्य सीमेंस पीएलसी के साथ संगत है?

A: हाँ, यह HMI पैनल पूरी तरह से Simatic S7-1200, S7-1500, और पुराने S7-300/400 PLCs के साथ ProfInet या Profibus DP के साथ संगत है। यह बहु-कनेक्शन क्षमताओं का भी समर्थन करता है, जिससे 8 पीएलसी तक एक साथ संचार की अनुमति मिलती है। सॉफ्टवेयर संगतता के लिए, प्रोजेक्ट्स को कॉन्फ़िगर करने के लिए TIA पोर्टल V14 SP1 या उच्चतर का उपयोग करें। सुनिश्चित करें कि एचएसपी (हार्डवेयर सपोर्ट पैकेज) सहज एकीकरण के लिए स्थापित है।

प्रश्न: क्या मैं सीमेंस 6AV2124-0QC02-0AX1 के फर्मवेयर को डाउनग्रेड कर सकता हूं?

एक: फर्मवेयर डाउनग्रेड की सिफारिश तब तक नहीं की जाती है जब तक कि संगतता के लिए आवश्यकता न हो। उच्च-संस्करण फर्मवेयर (जैसे, v18) कम संस्करणों (जैसे, v14) के साथ बनाई गई परियोजनाओं को चला सकते हैं। यदि मजबूर डाउनग्रेडिंग की आवश्यकता है, तो लक्ष्य फर्मवेयर संस्करण के साथ एचएमआई को फिर से कॉन्फ़िगर करने और प्रोजेक्ट डाउनलोड करने के लिए टीआईए पोर्टल का उपयोग करें। सुनिश्चित करें कि पुराने फर्मवेयर के लिए HSP फ़ाइल स्थापित है।
