सीमेंस 6AV2124-1MC01-0AX0

ब्रांड:सीमेंस
नमूना:6AV2124-1MC01-0AX0

इन्वेंटरी स्थिति:माल स्टॉक में उपलब्ध है.

उत्पाद की विशेषताएँ

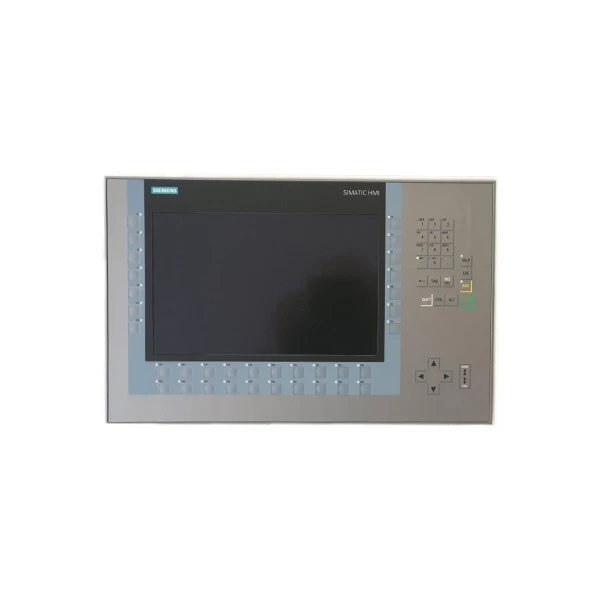

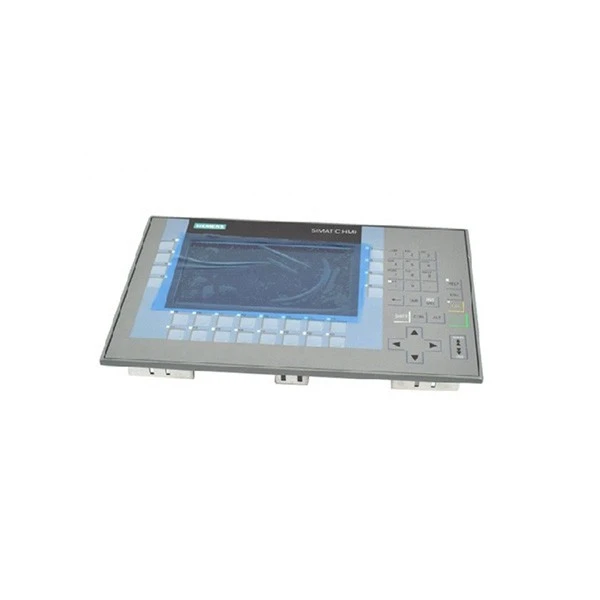

सीमेंस 6AV2124-1MC01-0AX0 की एलईडी बैकलाइट के साथ 12.1 इंच चौड़ी स्क्रीन टीएफटी एलसीडी डिस्प्ले इसकी सबसे उल्लेखनीय विशेषताओं में से एक है। यह डिस्प्ले उज्ज्वल औद्योगिक वातावरण में भी औद्योगिक मापदंडों, ग्राफिक्स और स्थिति की जानकारी को स्पष्ट रूप से प्रदर्शित कर सकता है क्योंकि यह 16,777,216 रंगों तक का समर्थन करता है। 1280 x 800 पिक्सेल के रिज़ॉल्यूशन के साथ, ऑपरेशन इंटरफ़ेस के सभी विवरण आसानी से पढ़ने योग्य हैं। यह मॉडल 34-कुंजी झिल्ली कीबोर्ड डिज़ाइन का उपयोग करता है, जो टच-स्क्रीन पैनल से अलग है। प्रत्येक फ़ंक्शन कुंजी में एक एलईडी संकेतक होता है जो उपयोगकर्ताओं को कार्यशील स्थिति को तुरंत निर्धारित करने और त्रुटियों को रोकने में सक्षम बनाता है, जिससे यह सटीक कुंजी इनपुट की आवश्यकता वाली स्थितियों के लिए आदर्श बन जाता है।

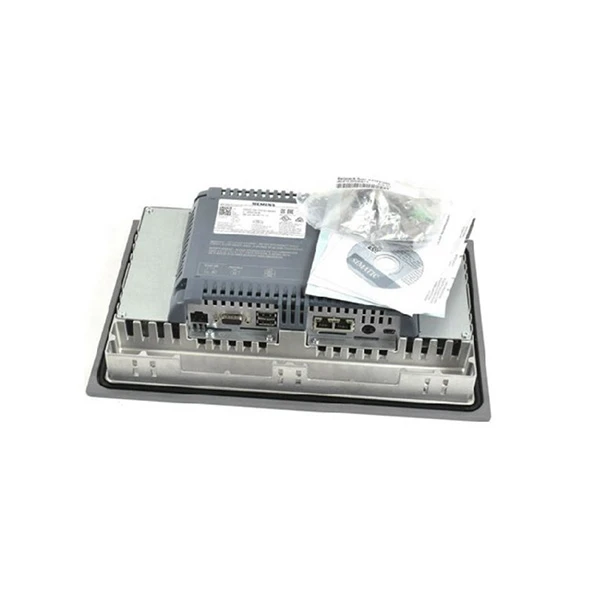

संचार क्षमता के मामले में सीमेंस 6AV2124-1MC01-0AX0 बहुत प्रतिस्पर्धी है। इसमें दो PROFINET RJ45 पोर्ट हैं जो तेज़ डेटा ट्रांसफर की सुविधा देते हैं, जिससे S7-1200 और S7-1500 जैसे सीमेंस पीएलसी से कनेक्ट करना आसान हो जाता है। इसमें दो यूएसबी पोर्ट (एक होस्ट पोर्ट और एक सर्विस पोर्ट), दो एसडी कार्ड स्लॉट और एक एमपीआई/प्रोफिबस डीपी इंटरफ़ेस भी है। इन समृद्ध इंटरफेस से औद्योगिक प्रणाली एकीकरण की दक्षता में काफी वृद्धि हुई है, जो प्रोजेक्ट ट्रांसमिशन, डेटा स्टोरेज और उपकरण डिबगिंग जैसे कार्यों को लागू करना आसान बनाती है।

सीमेंस 6AV2124-1MC01-0AX0 को चुनौतीपूर्ण औद्योगिक सेटिंग्स को सहन करने के लिए डिज़ाइन किया गया है। यह धूल और पानी के छींटों वाली कार्यशालाओं में उपयोग के लिए आदर्श है क्योंकि इसमें सामने की ओर IP65 सुरक्षा रेटिंग है, जो इसे धूल को कम करने में सक्षम बनाती है और कम दबाव वाले पानी के जेट के प्रति प्रतिरोधी बनाती है। लंबे समय तक स्थिर संचालन के लिए, पैनल के पीछे IP20 सुरक्षा रेटिंग के लिए नियंत्रण कैबिनेट में स्थापना की आवश्यकता होती है। यह सामान्य रूप से 0 डिग्री से 50 डिग्री (जब लंबवत रूप से स्थापित किया जाता है) के तापमान रेंज और 5% से 95% (गैर-संघनक) की सापेक्ष आर्द्रता सीमा में संचालित होकर अधिकांश कारखानों की बदलती पर्यावरणीय परिस्थितियों के अनुकूल हो सकता है।

विशेष विवरण

नमूना	6AV2124-1MC01-0AX0
प्रोडक्ट का नाम	सिमेटिक एचएमआई केपी1200 कम्फर्ट
उत्पाद शृंखला	सिमेटिक एचएमआई कम्फर्ट पैनल मानक उपकरण
रंगों की संख्या	16,777,216 रंग (16 मिलियन रंग)
स्क्रीन का साईज़	12.1 इंच (विकर्ण)
संकल्प	1280 × 800 पिक्सेल (WXGA)
वर्तमान मूल्यांकित	0.85 A
वोल्टेज आपूर्ति	डीसी 24 वी

सावधानियां

सीमेंस 6AV2124-1MC01-0AX0 को स्थापित करने के लिए, पहले पुष्टि करें कि नियंत्रण कैबिनेट खोलने का आकार पैनल की आवश्यकताओं (चौड़ाई 289 मिमी × ऊंचाई 194.7 मिमी) को पूरा करता है। अनुचित उद्घाटन आकार स्थापना को कठिन बना देगा या पैनल को नुकसान पहुँचाएगा। दूसरा, ध्यान रखें कि पैनल का अगला भाग IP65 रेटेड है, जबकि पिछला भाग IP20 है। नतीजतन, धूल, जल वाष्प और अन्य दूषित पदार्थों को आंतरिक घटकों में प्रवेश करने और नष्ट करने से रोकने के लिए पीछे को एक सीलबंद नियंत्रण कैबिनेट के भीतर रखा जाना चाहिए। स्क्रीन क्रैकिंग या कीबोर्ड विफलता को रोकने के लिए, इंस्टॉलेशन के दौरान 12.1-इंच टीएफटी एलसीडी डिस्प्ले और 34-कुंजी मेम्ब्रेन कीबोर्ड पर बहुत अधिक बल न लगाएं।

कामकाज के संदर्भ में, सीमेंस 6AV2124-1MC01-0AX0 कुंजियों को नुकीली वस्तुओं (जैसे स्क्रूड्राइवर या कील) से दबाने से बचें। मेम्ब्रेन कीबोर्ड मैन्युअल ऑपरेशन के लिए है, और तेज वस्तुएं कीबोर्ड फिल्म को खरोंच या क्षतिग्रस्त कर देंगी, जिससे कुंजी संवेदनशीलता कम हो जाएगी। डिस्प्ले स्क्रीन देखते समय, लंबे समय तक सीधी धूप से बचें; भले ही स्क्रीन तेज रोशनी में देखने योग्य हो, लंबे समय तक सीधी धूप के संपर्क में रहने से एलईडी बैकलाइट की सेवा का जीवन सीमित हो जाएगा। इसके अलावा, यह सुनिश्चित करने के लिए कि वे ठीक से काम कर रहे हैं, नियमित आधार पर फ़ंक्शन कुंजियों पर एलईडी संकेतकों की जांच करें ताकि आप समय पर दोषपूर्ण संचालन स्थितियों का पता लगा सकें।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: सीमेंस 6AV2124-1MC01-0AX0 वास्तव में क्या है?

उत्तर: Siemens 6AV2124-1MC01-0AX0 SIMATIC HMI KTP700 बेसिक पैनल के लिए आइटम नंबर है। यह सीमेंस के बेसिक पैनल्स परिवार से 7{9}}इंच का कीबोर्ड-टच-पैनल (KTP) है, जो मशीन-स्तरीय विज़ुअलाइज़ेशन और नियंत्रण के लिए है। यह HMI (ह्यूमन-मशीन इंटरफ़ेस) डिवाइस PROFINET के माध्यम से S7-1200 और S7-1500 श्रृंखला जैसे सीमेंस PLC के साथ सुचारू रूप से संचार करता है, जो इसे कुशल औद्योगिक स्वचालन प्रणाली बनाने के लिए एक आवश्यक घटक बनाता है।

प्रश्न: मैं सीमेंस 6AV2124-1MC01-0AX0 KTP700 बेसिक पैनल को कैसे प्रोग्राम करूं?

ए: आप इसे केवल सीमेंस टीआईए पोर्टल (पूरी तरह से एकीकृत ऑटोमेशन पोर्टल) आर्किटेक्चर के माध्यम से प्रोग्राम करते हैं। आप विज़ुअलाइज़ेशन पैनल बनाने, अलार्म निर्दिष्ट करने, सीमेंस पीएलसी वेरिएबल्स से लिंक करने वाले टैग सेट करने और संचार की व्यवस्था करने के लिए WinCC बेसिक (STEP 7 बेसिक के साथ शामिल) या WinCC कम्फर्ट इंजीनियरिंग सॉफ़्टवेयर का उपयोग कर सकते हैं। फिर प्रोजेक्ट को ईथरनेट/PROFINET का उपयोग करके सीधे HMI पैनल पर डाउनलोड किया जाता है।

प्रश्न: क्या मैं 6AV2124-1MC01-0AX0 को गैर-सीमेंस पीएलसी से जोड़ सकता हूँ?

उत्तर: जबकि इसका मूल और सबसे अनुकूलित एकीकरण PROFINET के माध्यम से सीमेंस S7 PLC के साथ है, यह TIA पोर्टल WinCC के ड्राइवर/चैनल विकल्पों जैसे मॉडबस टीसीपी/आईपी के माध्यम से अन्य नियंत्रकों के साथ इंटरफेस कर सकता है। दूसरी ओर, कॉन्फ़िगरेशन अधिक शामिल हो सकता है, और सीमेंस वातावरण में उपयोग में आसानी के लिए इसे सीमेंस प्रोग्रामेबल लॉजिक कंट्रोलर के साथ संयोजित करने की सलाह दी जाती है।
