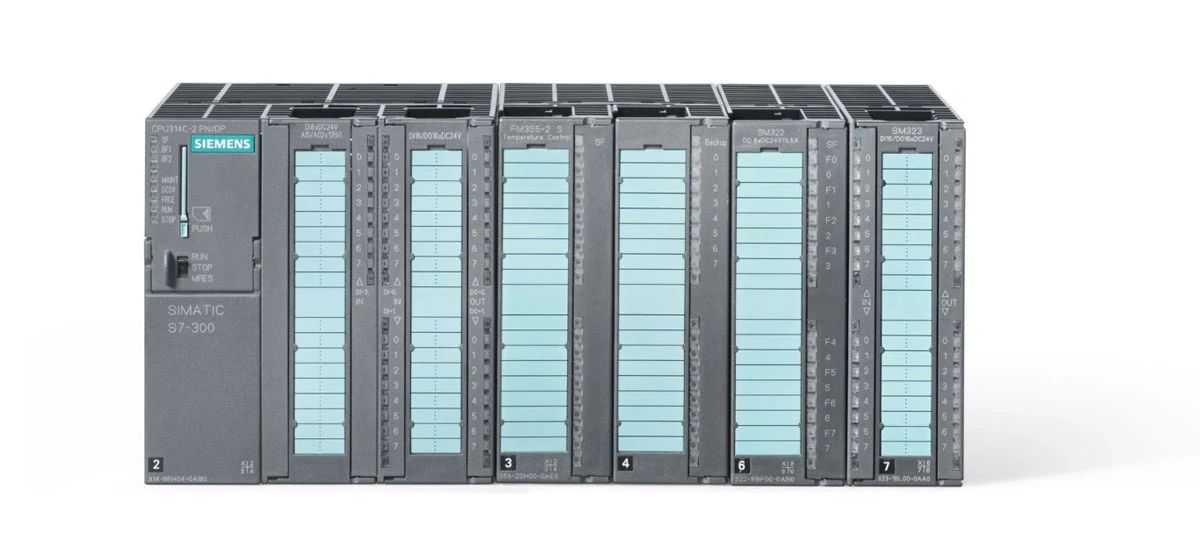

सीमेंस S7-300 का परिचय और इसकी दोष चुनौतियाँ
सीमेंस S7-300 एक लोकप्रिय प्रोग्रामेबल लॉजिक कंट्रोलर (PLC) है जिसका उपयोग दुनिया भर में कारखानों, बिजली संयंत्रों और स्वचालन प्रणालियों में किया जाता है। अपनी विश्वसनीयता और लचीलेपन के लिए जाना जाने वाला, सीमेंस S7-300 मशीनों और प्रक्रियाओं को सुचारू रूप से नियंत्रित करने में मदद करता है। हालाँकि, किसी भी इलेक्ट्रॉनिक उपकरण की तरह, सीमेंस S7-300 में खराबी और त्रुटियों का सामना करना पड़ सकता है जो संचालन को रोक देता है। तकनीशियनों और संयंत्र प्रबंधकों के लिए सामान्य सीमेंस S7-300 समस्याओं, उनके कारणों और उन्हें ठीक करने के तरीके को समझना महत्वपूर्ण है। इस ब्लॉग में, हम सबसे अधिक बार होने वाली सीमेंस S7-300 की खराबी, चरण-दर-चरण निदान विधियों और व्यावहारिक समाधानों को कवर करेंगे। हम उपयोगी एसईओ कीवर्ड और लंबी-पूंछ वाले शब्द भी शामिल करेंगे ताकि आपको आवश्यक जानकारी तुरंत ढूंढने में मदद मिल सके।
शीर्ष 5 सामान्य सीमेंस S7-300 दोष और उनके कारण
1. बिजली आपूर्ति त्रुटियाँ (सीमेंस S7-300 कोई बिजली या रुक-रुक कर बिजली नहीं)
सबसे आम सीमेंस S7-300 दोषों में से एक बिजली आपूर्ति संबंधी समस्याएं हैं। यदि आपके सीमेंस S7-300 में कोई बिजली नहीं है या यह बेतरतीब ढंग से बंद हो जाता है, तो समस्या अक्सर पावर मॉड्यूल (PS 307) या इनपुट वोल्टेज में होती है। कारणों में क्षतिग्रस्त बिजली केबल, कारखाने में वोल्टेज में उतार-चढ़ाव, या दोषपूर्ण पावर मॉड्यूल शामिल हैं। उदाहरण के लिए, यदि सीमेंस एस7-300 की पावर एलईडी नहीं जलती है, तो जांचें कि पावर केबल पीएलसी और विद्युत आउटलेट से ठीक से जुड़ा है या नहीं। वोल्टेज ड्रॉप (सीमेंस S7-300 के लिए 20V DC से नीचे) भी रुक-रुक कर बिजली दोष का कारण बन सकता है, खासकर भारी मशीनरी वाले औद्योगिक वातावरण में।
2. सीपीयू दोष (सीमेंस एस7-300 सीपीयू प्रतिक्रिया नहीं दे रहा या त्रुटि लाइट)
सीपीयू सीमेंस एस7-300 का "मस्तिष्क" है, इसलिए सीपीयू की खराबी पूरे सिस्टम को रोक सकती है। सामान्य सीपीयू समस्याओं में सीमेंस एस7-300 सीपीयू का कमांड पर प्रतिक्रिया न देना, लाल "एसएफ" (सिस्टम फॉल्ट) लाइट का चालू रहना, या "स्टॉप" लाइट का ब्लिंक करना शामिल है। कारणों में दूषित प्रोग्राम कोड, मेमोरी ओवरलोड (सीपीयू में बहुत सारे निर्देश संग्रहीत), या विद्युत उछाल से हार्डवेयर क्षति शामिल हो सकती है। उदाहरण के लिए, यदि आपने हाल ही में सीमेंस एस7-300 के प्रोग्राम को संशोधित किया है और सीपीयू स्टॉप मोड में चला गया है, तो नए कोड में सिंटैक्स त्रुटियां या परस्पर विरोधी निर्देश हो सकते हैं। दूसरा कारण सीमेंस एस7-300 सीपीयू में दोषपूर्ण मेमोरी कार्ड (एमएमसी) है - यदि एमएमसी क्षतिग्रस्त है, तो सीपीयू प्रोग्राम को लोड नहीं कर सकता है।
3. I/O मॉड्यूल दोष (सीमेंस S7-300 डिजिटल/एनालॉग I/O काम नहीं कर रहा)
I/O (इनपुट/आउटपुट) मॉड्यूल सीमेंस S7-300 को सेंसर, एक्चुएटर्स और अन्य उपकरणों से जोड़ते हैं। यहां दोषों का मतलब है कि पीएलसी इनपुट सिग्नल (जैसे तापमान सेंसर से) नहीं पढ़ सकता है या आउटपुट सिग्नल नहीं भेज सकता है (जैसे मोटर से)। सामान्य संकेतों में सीमेंस S7-300 के I/O मॉड्यूल LED लाइट का चालू न होना, गलत डेटा रीडिंग, या अनुत्तरदायी एक्चुएटर्स शामिल हैं। कारणों में I/O मॉड्यूल और उपकरणों के बीच ढीली वायरिंग, क्षतिग्रस्त मॉड्यूल टर्मिनल, या असंगत I/O मॉड्यूल (एनालॉग सिग्नल के लिए डिजिटल मॉड्यूल का उपयोग करना) शामिल हैं। उदाहरण के लिए, यदि सीमेंस S7-300 डिजिटल इनपुट मॉड्यूल सेंसर का पता नहीं लगा रहा है, तो जांचें कि क्या सेंसर के तार मॉड्यूल के टर्मिनलों में सुरक्षित रूप से प्लग किए गए हैं और क्या सेंसर चालू है।
4. संचार त्रुटियाँ (सीमेंस S7-300 HMI या अन्य PLC से कनेक्ट नहीं हो सकता)
सीमेंस S7-300 अक्सर HMI (ह्यूमन-मशीन इंटरफेस), अन्य PLC (जैसे सीमेंस S7-400), या कंप्यूटर के साथ प्रोफिबस, ईथरनेट या MPI के माध्यम से संचार करता है। संचार दोष डेटा साझाकरण को रोकते हैं, जिससे नियंत्रण खो जाता है या गलत निगरानी होती है। संकेतों में सीमेंस S7-300 का प्रोग्रामिंग सॉफ़्टवेयर में दिखाई न देना (जैसे STEP 7), HMI स्क्रीन पर "कोई कनेक्शन नहीं" प्रदर्शित होना या धीमा डेटा स्थानांतरण शामिल है। कारणों में गलत संचार सेटिंग्स (उदाहरण के लिए, ईथरनेट के लिए गलत आईपी पता), क्षतिग्रस्त संचार केबल, या दोषपूर्ण संचार मॉड्यूल (जैसे ईथरनेट के लिए सीपी 343-1) शामिल हैं। उदाहरण के लिए, यदि आप किसी कंप्यूटर को ईथरनेट के माध्यम से सीमेंस एस7-300 से कनेक्ट करने का प्रयास कर रहे हैं, लेकिन लिंक स्थापित नहीं कर पा रहे हैं, तो सत्यापित करें कि पीएलसी और कंप्यूटर एक ही नेटवर्क पर हैं और सीमेंस एस7-300 का आईपी पता चरण 7 में सही ढंग से दर्ज किया गया है।
5. मेमोरी कार्ड (एमएमसी) दोष (सीमेंस एस7-300 एमएमसी भ्रष्टाचार या विफलता)
सीमेंस S7-300 प्रोग्राम, कॉन्फ़िगरेशन डेटा और उपयोगकर्ता सेटिंग्स को संग्रहीत करने के लिए मेमोरी कार्ड (एमएमसी) का उपयोग करता है। एमएमसी दोष आम हैं और इससे सीपीयू शुरू नहीं हो सकता है या प्रोग्राम ख़राब हो सकता है। संकेतों में सीमेंस एस7-300 की "एसएफ" लाइट का मेमोरी त्रुटि कोड के साथ ब्लिंक करना, या सीपीयू का प्रोग्राम लोड करने में विफल होना शामिल है। कारणों में एमएमसी को अनुचित तरीके से हटाना (पीएलसी चालू होने पर इसे बाहर निकालना), कार्ड को भौतिक क्षति (संपर्कों पर खरोंचें), या उम्र से संबंधित टूट-फूट (एमएमसी में सीमित संख्या में लिखने के चक्र होते हैं) शामिल हैं। उदाहरण के लिए, यदि आपने बिजली बंद किए बिना सीमेंस एस7-300 से एमएमसी हटा दिया, तो कार्ड पर मौजूद डेटा दूषित हो सकता है, जिससे सीपीयू इसे अस्वीकार कर देगा।
सीमेंस S7-300 दोषों के लिए चरण-दर-चरण निदान
सीमेंस S7-300 निदान के लिए आवश्यक उपकरण
सीमेंस S7-300 की खराबी का निदान करने से पहले, सही उपकरण जुटा लें:
- सीमेंस STEP 7 सॉफ्टवेयर (पीएलसी से कनेक्ट करने और त्रुटि लॉग की जांच करने के लिए)
- मल्टीमीटर (बिजली आपूर्ति वोल्टेज और तारों की निरंतरता का परीक्षण करने के लिए)
- स्क्रूड्राइवर सेट (ढीले कनेक्शन की जाँच करने के लिए)
- प्रतिस्थापन भाग (जैसे अतिरिक्त एमएमसी, पावर मॉड्यूल, या I/O मॉड्यूल)
- सीमेंस S7-300 के लिए उपयोगकर्ता मैनुअल (त्रुटि कोड संदर्भ के लिए)
किसी भी सीमेंस S7-300 खराबी के लिए बुनियादी निदान चरण
- एलईडी लाइट्स की जांच करें: सीमेंस एस7-300 में पावर (पीडब्ल्यूआर), सीपीयू स्थिति (आरयूएन/स्टॉप), सिस्टम फॉल्ट (एसएफ), और आई/ओ फॉल्ट के लिए एलईडी संकेतक हैं। ध्यान दें कि कौन सी लाइटें चालू हैं, बंद हैं या झपक रही हैं-इससे समस्या का तुरंत पता चल जाता है। उदाहरण के लिए, एक स्थिर एसएफ लाइट का मतलब एक गंभीर सिस्टम दोष है।
- चरण 7 से कनेक्ट करें: अपने कंप्यूटर को सीमेंस S7-300 से कनेक्ट करने के लिए प्रोग्रामिंग केबल का उपयोग करें। चरण 7 खोलें और "डायग्नोस्टिक्स" टैब पर जाएं। यहां, आपको विस्तृत त्रुटि संदेश दिखाई देंगे (जैसे "बिजली आपूर्ति वोल्टेज बहुत कम" या "आई/ओ मॉड्यूल नहीं मिला") जो समस्या की पहचान करने में मदद करते हैं।
- विद्युत आपूर्ति का परीक्षण करें: सीमेंस S7-300 के पावर मॉड्यूल पर वोल्टेज मापने के लिए मल्टीमीटर का उपयोग करें। अधिकांश सीमेंस S7-300 पावर मॉड्यूल के लिए सही इनपुट वोल्टेज 120/230V AC है, और आउटपुट 24V DC है। यदि आउटपुट वोल्टेज 20V DC से कम है, तो पावर मॉड्यूल दोषपूर्ण है।
- वायरिंग और मॉड्यूल का निरीक्षण करें: सीमेंस S7-300 को बंद करें और बिजली काट दें। ढीले कनेक्शन, जर्जर केबल या जंग के लिए सभी तारों की जाँच करें। यह सुनिश्चित करने के लिए कि वे ठीक से बैठे हैं, I/O मॉड्यूल और MMC को निकालें और पुनः डालें। मॉड्यूल पर भौतिक क्षति (जैसे जलने के निशान) को देखें - यह शॉर्ट सर्किट का संकेत देता है।
सामान्य सीमेंस S7-300 दोषों के लिए विशिष्ट निदान
- विद्युत आपूर्ति त्रुटियों के लिए: निरंतरता की जांच के लिए मल्टीमीटर से पावर केबल का परीक्षण करें। यदि केबल अच्छी है, तो पावर मॉड्यूल को एक अतिरिक्त मॉड्यूल से बदलें और देखें कि सीमेंस S7-300 पावर चालू है या नहीं।
- सीपीयू दोषों के लिए: चरण 7 में, प्रोग्राम से संबंधित समस्याओं के लिए त्रुटि लॉग की जाँच करें। यदि लॉग सिंटैक्स त्रुटि दिखाता है, तो इसे ठीक करने के लिए प्रोग्राम को संशोधित करें। यदि एमएमसी पर संदेह है, तो इसे हटा दें और एक स्वरूपित अतिरिक्त एमएमसी डालें। यदि सीपीयू शुरू होता है, तो मूल एमएमसी दूषित हो जाती है।
- I/O मॉड्यूल दोषों के लिए: सीमेंस S7-300 में दोषपूर्ण I/O मॉड्यूल को एक कार्यशील (समान प्रकार के) मॉड्यूल से बदलें। यदि समस्या नए स्लॉट में चली जाती है, तो मॉड्यूल दोषपूर्ण है। यदि नहीं, तो मॉड्यूल और डिवाइस के बीच वायरिंग की जांच करें।
- संचार त्रुटियों के लिए: चरण 7 (आईपी पता, बॉड दर, प्रोटोकॉल) में संचार सेटिंग्स सत्यापित करें। केबल परीक्षक से संचार केबल का परीक्षण करें। यदि ईथरनेट का उपयोग कर रहे हैं, तो जांचें कि स्विच या राउटर काम कर रहा है या नहीं।
- एमएमसी दोषों के लिए: एमएमसी को कंप्यूटर के कार्ड रीडर में डालें। यदि कंप्यूटर कार्ड को नहीं पढ़ सकता है, तो यह दूषित है। एक नए एमएमसी को प्रारूपित करने और बैकअप से प्रोग्राम को पुनः लोड करने के लिए चरण 7 का उपयोग करें।
सीमेंस S7-300 दोषों के लिए व्यावहारिक समाधान
बिजली आपूर्ति त्रुटियों को ठीक करना
- क्षतिग्रस्त बिजली केबलों या पावर मॉड्यूल को बदलें। अनुकूलता सुनिश्चित करने के लिए सीमेंस S7-300 के लिए केवल वास्तविक सीमेंस पावर मॉड्यूल (जैसे PS 307 5A) का उपयोग करें।
- सीमेंस S7-300 की बिजली आपूर्ति को नुकसान पहुंचाने वाले वोल्टेज के उतार-चढ़ाव को रोकने के लिए फ़ैक्टरी में वोल्टेज स्टेबलाइज़र स्थापित करें।
- ओवरहीटिंग को रोकने के लिए पावर मॉड्यूल के वेंट को नियमित रूप से साफ करें, जिससे बिजली की खराबी हो सकती है।
सीपीयू दोषों का समाधान
- यदि कोड दूषित है तो सीमेंस S7-300 के प्रोग्राम को हाल के बैकअप से पुनर्स्थापित करें। परिवर्तन करने के बाद हमेशा प्रोग्राम का बैकअप लें।
- दोषपूर्ण एमएमसी को नये से बदलें। प्रोग्राम लोड करने से पहले चरण 7 का उपयोग करके नए एमएमसी को प्रारूपित करें।
- यदि सीपीयू क्षतिग्रस्त हो गया है (उदाहरण के लिए, बिजली के उछाल से), तो मरम्मत या प्रतिस्थापन के लिए सीमेंस तकनीकी सहायता से संपर्क करें। गैर वास्तविक सीपीयू का उपयोग करने से बचें, क्योंकि वे अधिक दोष पैदा कर सकते हैं।
I/O मॉड्यूल दोषों की मरम्मत
- ढीले तारों को फिर से जोड़ें और जर्जर तारों को बदलें। सीमेंस S7-300 के I/O मॉड्यूल से सुरक्षित कनेक्शन सुनिश्चित करने के लिए क्रिम्प कनेक्टर का उपयोग करें।
- दोषपूर्ण I/O मॉड्यूल को वास्तविक सीमेंस मॉड्यूल से बदलें (उदाहरण के लिए, डिजिटल इनपुट के लिए SM 321, एनालॉग इनपुट के लिए SM 331)।
- यदि एनालॉग I/O मॉड्यूल गलत रीडिंग दे रहे हैं तो STEP 7 का उपयोग करके उन्हें कैलिब्रेट करें। यह सुनिश्चित करता है कि सीमेंस S7-300 सेंसर से सटीक डेटा प्राप्त करे।
संचार त्रुटियों का निवारण
- चरण 7 में संचार सेटिंग्स को सही करें। ईथरनेट के लिए, नेटवर्क से मिलान करने के लिए सीमेंस S7-300 का आईपी पता सेट करें (उदाहरण के लिए, 192.168.0.10) और सुनिश्चित करें कि सबनेट मास्क सही है।
- क्षतिग्रस्त संचार केबल (जैसे, प्रोफिबस केबल, ईथरनेट केबल) को औद्योगिक उपयोग के लिए डिज़ाइन की गई उच्च गुणवत्ता वाली केबल से बदलें।
- STEP 7 का उपयोग करके सीमेंस S7-300 के संचार मॉड्यूल (उदाहरण के लिए, CP 343-1) के फर्मवेयर को अपडेट करें। पुराना फर्मवेयर संगतता समस्याओं का कारण बन सकता है।
एमएमसी दोषों को ठीक करना
- STEP 7 का उपयोग करके एक दूषित MMC को फ़ॉर्मेट करें। ध्यान दें कि फ़ॉर्मेटिंग से सारा डेटा मिट जाता है, इसलिए सुनिश्चित करें कि आपके पास प्रोग्राम का बैकअप है।
- एमएमसी को सावधानी से संभालें {{0}धातु संपर्कों को छूने से बचें और सीमेंस एस7-300 चालू होने पर इसे कभी न हटाएं।
- पुराने एमएमसी (5 वर्ष से अधिक समय से प्रयुक्त) को नए से बदलें। सीमेंस विफलता को रोकने के लिए हर 3-5 साल में एमएमसी को बदलने की सिफारिश करता है।
सीमेंस S7-300 दोषों से बचने के लिए निवारक रखरखाव
सीमेंस S7-300 के लिए नियमित जाँच
- दैनिक जांच: सीमेंस एस7-300 की एलईडी लाइटों का निरीक्षण करें और सुनिश्चित करें कि पीएलसी आरयूएन मोड में है। असामान्य शोर (जैसे भिनभिनाहट) या ज़्यादा गरम होने की जाँच करें।
- साप्ताहिक जाँच: धूल हटाने के लिए पीएलसी कैबिनेट को साफ करें, जिससे अधिक गर्मी हो सकती है। ढीले कनेक्शनों के लिए वायरिंग की जाँच करें और यदि आवश्यक हो तो उन्हें कस लें।
- मासिक जाँच: मल्टीमीटर से बिजली आपूर्ति वोल्टेज का परीक्षण करें। सीमेंस S7-300 के प्रोग्राम का बैकअप लें और बैकअप को सुरक्षित स्थान पर संग्रहीत करें।
- वार्षिक जाँच: खराब हो चुके हिस्सों (जैसे पावर मॉड्यूल, एमएमसी और आई/ओ मॉड्यूल) के खराब होने से पहले उन्हें बदल दें। यदि आवश्यक हो तो एनालॉग I/O मॉड्यूल को कैलिब्रेट करें और फर्मवेयर अपडेट करें।
सीमेंस S7-300 के उपयोग के लिए सर्वोत्तम अभ्यास
- सीमेंस S7-300 के लिए केवल वास्तविक सीमेंस पार्ट्स और सहायक उपकरण का उपयोग करें। गैर-वास्तविक भागों के विफल होने की संभावना अधिक होती है और वे पीएलसी को नुकसान पहुंचा सकते हैं।
- सीमेंस S7-300 को अत्यधिक तापमान (0 डिग्री से नीचे या 60 डिग्री से ऊपर) या आर्द्रता के संपर्क में आने से बचें। पीएलसी को जलवायु-नियंत्रित कैबिनेट में स्थापित करें।
- तकनीशियनों को उचित सीमेंस S7-300 संचालन और रखरखाव पर प्रशिक्षित करें। इसमें एमएमसी को सुरक्षित रूप से हटाने, कार्यक्रमों को संशोधित करने और दोषों का निदान करने का तरीका शामिल है।
- त्वरित संदर्भ के लिए सीमेंस S7-300 के उपयोगकर्ता मैनुअल और त्रुटि कोड सूची को संभाल कर रखें।
निष्कर्ष
सीमेंस S7-300 एक विश्वसनीय पीएलसी है, लेकिन बिजली आपूर्ति संबंधी समस्याएं, सीपीयू त्रुटियां, I/O मॉड्यूल समस्याएं, संचार विफलताएं और एमएमसी भ्रष्टाचार जैसी सामान्य खराबी संचालन को बाधित कर सकती हैं। इन दोषों को समझकर, चरण-दर-चरण निदान विधियों का पालन करके और व्यावहारिक समाधान लागू करके, आप सीमेंस S7-300 को तुरंत ठीक कर सकते हैं और डाउनटाइम को कम कर सकते हैं। भविष्य में होने वाली खराबी से बचने के लिए नियमित निवारक रखरखाव भी महत्वपूर्ण है - एलईडी लाइटों का निरीक्षण, बिजली आपूर्ति का परीक्षण और कार्यक्रमों का बैकअप लेने जैसी सरल जांच से काफी मदद मिल सकती है। यह सुनिश्चित करने के लिए कि सीमेंस S7-300 वर्षों तक सुचारू रूप से चले, असली सीमेंस पार्ट्स का उपयोग करना और उपयोग के लिए सर्वोत्तम प्रथाओं का पालन करना याद रखें। यदि आप जटिल दोषों का सामना करते हैं, तो पेशेवर मदद के लिए सीमेंस तकनीकी सहायता से संपर्क करने में संकोच न करें।
