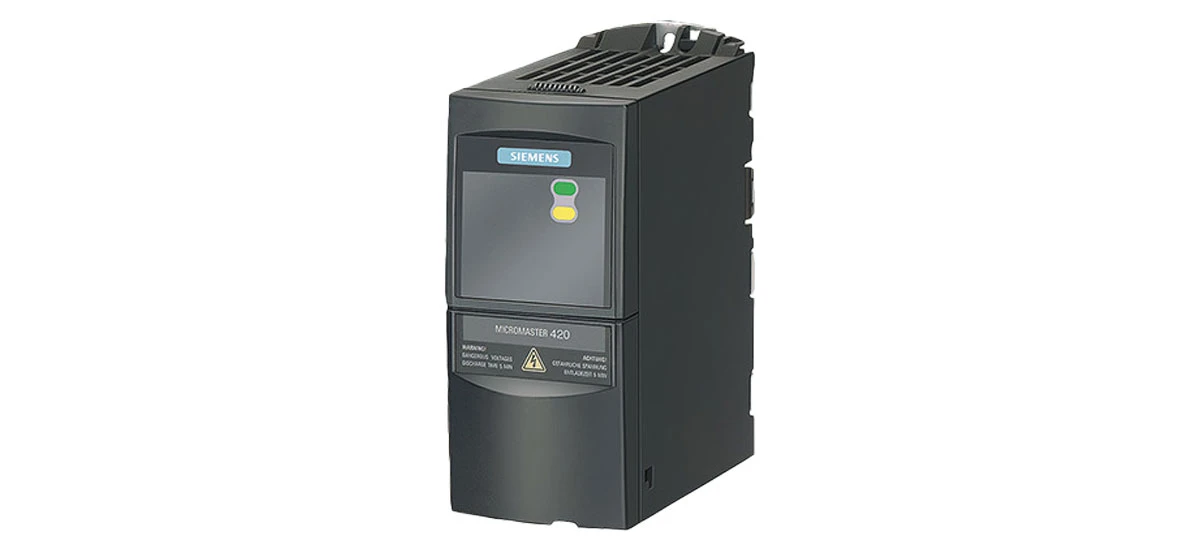

सीमेंस 6SE6420-2UD17-5AA1ड्राइव माइक्रोमास्टर 420 श्रृंखला में एक स्टैंडआउट मॉडल है, जो कारखानों, कन्वेयर सिस्टम और दुनिया भर में पैकेजिंग मशीनों में विश्वसनीय है। यह कॉम्पैक्ट ड्राइव 0.75kW मोटर्स के लिए विश्वसनीय मोटर नियंत्रण प्रदान करता है, लेकिन सही संगत सामान के साथ जोड़े जाने पर इसकी वास्तविक क्षमता चमकती है। विद्युत शोर को कम करने से अचानक स्टॉप के दौरान सुरक्षा बढ़ाने तक, सही भाग औद्योगिक सेटिंग्स में सभी अंतर बनाते हैं जहां डाउनटाइम की कीमत हजारों हो सकती है। चलो सीमेंस 6SE6420-2UD17-5AA1 के लिए आवश्यक सामान में गोता लगाएँ, जिसमें फिल्टर, ब्रेकिंग रेसिस्टर्स, और बहुत कुछ शामिल है, उन्हें चुनने और उपयोग करने के लिए व्यावहारिक सुझावों के साथ।
सीमेंस 6SE6420-2UD17-5AA1 के लिए संगत सामान क्यों मायने रखता है
सीमेंस 6SE6420-2UD17-5AA1 को 0.75 किलोवाट तक मोटर्स के लिए सटीक गति नियंत्रण देने के लिए इंजीनियर किया गया है, जिससे यह छोटे से मध्यम औद्योगिक सेटअप में एक स्टेपल बन जाता है, जो कि विधानसभा लाइनों से लेकर सामग्री हैंडलिंग सिस्टम तक है। Micromaster420 परिवार के एक प्रमुख भाग के रूप में, यह आसान एकीकरण के लिए डिज़ाइन किया गया है, लेकिन बेमेल सामान का उपयोग करके प्रदर्शन की बूंदें, ओवरहीटिंग या यहां तक कि ब्रेकडाउन का उपयोग कर सकते हैं। उदाहरण के लिए, एक जेनेरिक ब्रेकिंग रेसिस्टर 6SE6420-2UD17-5AA1 के एनर्जी स्पाइक्स को संभाल नहीं सकता है, जिससे ड्राइव पीक ऑपरेशन के दौरान बंद हो जाता है। संगत भाग, चाहे सीमेंस या प्रमाणित तृतीय पक्षों द्वारा बनाए गए, यह सुनिश्चित करें कि 6SE6420-2UD17-5AA1 मोटर्स और अन्य उपकरणों के साथ सुचारू रूप से संचार करता है, CE और UL जैसे सुरक्षा मानकों को पूरा करता है, और कुशलता से संचालित होता है। एक गुणवत्ता फ़िल्टर, उदाहरण के लिए, बिजली इनपुट को स्थिर करके ऊर्जा अपशिष्ट को कम कर सकता है, समय के साथ बिजली की लागत को कम कर सकता है।
सीमेंस 6SE6420-2UD17-5AA1 ड्राइव के लिए फिल्टर
फिल्टर सीमेंस 6SE6420-2UD17-5AA1 के लिए ढाल की तरह हैं, जिससे हानिकारक विद्युत शोर को अवरुद्ध किया जा सकता है जो संचालन को बाधित कर सकता है। व्यस्त कारखानों में, जहां कई मशीनें बिजली लाइनों को साझा करती हैं, 6SE6420-2UD17-5AA1 से ईएमआई (इलेक्ट्रोमैग्नेटिक हस्तक्षेप) आस-पास के सेंसर या कंप्यूटर को प्रभावित कर सकती हैं जो अनियमित सेंसर रीडिंग या सॉफ्टवेयर ग्लिच को प्रभावित करती हैं। इसके विपरीत, पंप या वेल्डर जैसे बड़े उपकरणों से शोर ड्राइव की सेटिंग्स को फेंक सकता है, जिससे असंगत मोटर गति हो सकती है। सही फ़िल्टर इन मुद्दों को हल करता है, यह सुनिश्चित करता है कि 6SE6420-2UD17-5AA1 शोर वातावरण में भी सुचारू रूप से चलता है।
संगत फिल्टर के प्रकार
लाइन फ़िल्टर: ये सीधे सीमेंस 6SE6420-2UD17-5AA1 के पावर इनपुट से जुड़ते हैं। एक शीर्ष विकल्प सीमेंस 6SE6400-4BD00-0AA0 लाइन फ़िल्टर है, विशेष रूप से MicroMaster420 श्रृंखला के लिए डिज़ाइन किया गया है। यह मुख्य पावर ग्रिड में प्रवेश करने वाले ड्राइव से उच्च-आवृत्ति शोर को कम करता है (जो पास में कार्यालय उपकरणों के साथ हस्तक्षेप कर सकता है) और बाहरी सर्जेस को 6SE6420-2UD17-5AA1 तक पहुंचने से रोकता है। यह यूरोपीय संघ (EN 61800-3) और उत्तरी अमेरिका (UL 508C) जैसे क्षेत्रों में विद्युत मानकों के अनुपालन के लिए महत्वपूर्ण है, जो EMI उत्सर्जन को सीमित करता है।
मोटर फिल्टर: जब सीमेंस 6SE6420-2UD17-5AA1 एक मोटर से जुड़ा होता है, तो एक मोटर फिल्टर (जैसे कि 6SE6400-4BC00-0AA0) वोल्टेज स्पाइक्स को कम करता है जो समय के साथ मोटर वाइंडिंग पहन सकता है। यह विशेष रूप से लंबी मोटर केबल (10 मीटर से अधिक) के लिए उपयोगी है, जहां शोर बिल्डअप आम है। सीमेंस 6SE6420-2UD17-5AA1 ड्राइव के लिए एक मोटर फ़िल्टर स्थापित करना पैकेजिंग मशीनों जैसे उच्च-चक्र अनुप्रयोगों में 30% तक मोटर जीवन का विस्तार कर सकता है, जहां मोटर्स शुरू हो जाते हैं और प्रतिदिन सैकड़ों बार रोकते हैं।
सही फ़िल्टर कैसे चुनें
6SE6420-2UD17-5AA1 की रेटेड करंट (इस मॉडल के लिए 1.7 ए) की जाँच करें और यह सुनिश्चित करें कि फ़िल्टर इसे संभाल सकता है, इसे समाप्त कर सकता है। धूल भरे या आर्द्र वातावरण (जैसे खाद्य प्रसंस्करण संयंत्र या आउटडोर सेटअप) के लिए, धूल के प्रवेश को रोकने के लिए IP20 या उच्च सुरक्षा के साथ फ़िल्टर देखें। यदि आपका सेटअप कई MicroMaster420 ड्राइव का उपयोग करता है, तो इकाइयों के बीच फ़िल्टर हस्तक्षेप से बचने के लिए सीमेंस के संगतता चार्ट से परामर्श करें, समान फिल्टर भी एक साथ बंद कर सकते हैं, अनुनाद पैदा कर सकते हैं, उनकी प्रभावशीलता को कम कर सकते हैं।
सीमेंस 6SE6420-2UD17-5AA1 ड्राइव के लिए ब्रेकिंग रेसिस्टर्स
जब मोटर से जुड़ा होता है तो ब्रेकिंग रेसिस्टर्स महत्वपूर्ण होते हैंसीमेंस 6SE6420-2UD17-5AA1टकराव से बचने के लिए मध्य-आंदोलन को रोकने के लिए माल या रोबोट हथियारों को उतारने के लिए रुकने के लिए कन्वेयर बेल्ट के जल्दी से थिंक को कम करने की आवश्यकता है। एक अवरोधक के बिना, मोटर से अतिरिक्त ऊर्जा (जैसा कि यह धीमा हो जाता है) ड्राइव के कैपेसिटर को अधिभार कर सकता है, जिससे त्रुटि कोड (जैसे कि ओवरवॉल्टेज के लिए F0002) या स्थायी क्षति होती है। सबसे खराब स्थिति में, यह अनियोजित शटडाउन हो सकता है, उत्पादन को रोक सकता है।
जब एक ब्रेकिंग रोकनेवाला का उपयोग करने के लिए
यदि आपकी मशीन के चक्र में बार-बार स्टॉप (प्रति मिनट 10 बार से अधिक) या 50 किलोग्राम से अधिक लोड हैं, तो सीमेंस 6SE6420-2UD17-5AA1 के लिए एक ब्रेकिंग रेसिस्टर एक होना चाहिए। उदाहरण के लिए, एक बॉटलिंग प्लांट में, 6SE6420-2UD17-5AA1 ड्राइव को नियंत्रित करने वाले कन्वेयर मोटर्स को नियंत्रित करने वाले लेबल को सही ढंग से संरेखित करने के लिए बोतल भरने के बीच त्वरित स्टॉप की आवश्यकता होती है। एक अवरोधक के बिना, ड्राइव पिछला हो सकता है, जिससे गलत लेबल और बर्बाद किए गए उत्पाद हो सकते हैं। इसी तरह, एक गोदाम में, 6SE6420-2UD17-5AA1 द्वारा संचालित लिफ्टों को कार्गो शिफ्ट को रोकने के लिए तेजी से ब्रेकिंग की आवश्यकता होती है, जो सुरक्षा के लिए आवश्यक एक अवरोधक को बनाने से रोकता है।
Micromaster420 के लिए एक ब्रेकिंग रोकनेवाला का चयन करना
सीमेंस 6SE6400-4BR20-0AA0 ब्रेकिंग रेसिस्टर 6SE6420-2UD17-5AA1 के लिए एक आदर्श मैच है। इसमें ड्राइव के 0.75kW आउटपुट के लिए 22 and और 100W की पावर रेटिंग का प्रतिरोध है। सही रोकनेवाला मान की गणना करने के लिए, सूत्र का उपयोग करें: प्रतिरोध (r)=(dc बस वोल्टेज) β / (ब्रेकिंग पावर)। 6SE6420-2UD17-5AA1 के लिए, DC बस वोल्टेज 540V के आसपास है, इसलिए R=540} / 1300 −222 (1300W इस ड्राइव की शिखर ब्रेकिंग पावर है) है। भारी भार (जैसे 100 किग्रा) के साथ अनुप्रयोगों के लिए, एक 200W रोकनेवाला (6SE6400-4BR30-0AA0A0) 15। प्रतिरोध के साथ बेहतर है, क्योंकि यह अधिक गर्मी को भंग करता है।
ब्रेकिंग रेसिस्टर्स के लिए इंस्टॉलेशन टिप्स
सीमेंस 6SE6420-2UD17-5AA1 ड्राइव (कम से कम 15 सेमी) से दूर गर्मी हस्तांतरण-रेसिस्टर्स से बचने के लिए रोकनेवाला को संचालन के दौरान 100 डिग्री तक पहुंचने के लिए माउंट करें, जो ड्राइव के आंतरिक तापमान को बढ़ा सकता है और दक्षता को कम कर सकता है। माइक्रोमास्टर 420 मैनुअल में निर्दिष्ट के रूप में इसे ड्राइव के "बी+" और "बी-" टर्मिनलों से कनेक्ट करने के लिए परिरक्षण केबल (1.5 मिमी and या मोटा) का उपयोग करें। कभी भी रोकनेवाला की बिजली रेटिंग से अधिक नहीं; ओवरलोडिंग यह ड्राइव त्रुटियों को ट्रिगर करते हुए, इसे जलाने का कारण बन सकता है। बाहरी उपयोग के लिए, जंग का विरोध करने के लिए एक वेदरप्रूफ कोटिंग के साथ एक अवरोधक चुनें।
सीमेंस 6SE6420-2UD17-5AA1 के लिए कूलिंग सिस्टम और सुरक्षात्मक सामान
सीमेंस 6SE6420-2UD17-5AA1 ऑपरेशन के दौरान गर्मी उत्पन्न करता है, विशेष रूप से फाउंड्री या बेकरी जैसे उच्च तापमान वाले वातावरण में। अतिरिक्त गर्मी ड्राइव की दक्षता को कम कर सकती है, अपने जीवनकाल को छोटा कर सकती है, और यहां तक कि शटडाउन का कारण भी बन सकती है। कूलिंग सिस्टम और सुरक्षात्मक सामान इन मुद्दों को संबोधित करते हैं, यह सुनिश्चित करना कि ड्राइव कठोर परिस्थितियों में मज़बूती से प्रदर्शन करता है।
शीतलन समाधान
- गर्मी: संलग्न अलमारियाँ के लिए जहां एयरफ्लो सीमित है, एक हीट सिंक (जैसे सीमेंस '6SE6400-4BS00-0AA0) 6SE6420-2UD17-5AA1 के आवास से जुड़ता है, जो आसपास की हवा में गर्मी को भंग करता है। यह सीमित स्थान के साथ छोटे सेटअप के लिए आदर्श है।
- प्रशंसक: गर्म वातावरण में (40 डिग्री से अधिक), एक शीतलन प्रशंसक (जैसे कि 6SE6400-4BF00-0AA0) ड्राइव के पास चढ़ा हुआ हवा में घूमता है, 6SE6420-2UD17-5AA1 की अधिकतम ऑपरेटिंग सीमा से 50 डिग्री के नीचे तापमान को बनाए रखता है। सुनिश्चित करें कि पंखे को धूल और कंपन का सामना करने के लिए औद्योगिक उपयोग के लिए रेट किया गया है।
सुरक्षात्मक बाड़े
- IP54 बाड़े: धूल भरे या गीले क्षेत्रों (जैसे कार वॉश या कृषि सुविधाओं) के लिए, एक IP54-रेटेड संलग्नक पानी के छींटे और मलबे से सीमेंस 6SE6420-2UD17-5AA1 को ढालता है। सीमेंस विशेष रूप से माइक्रोमास्टर 420 ड्राइव के लिए डिज़ाइन किए गए संलग्नक प्रदान करता है, जिसमें आसान केबल रूटिंग के लिए पूर्व-ड्रिल किए गए छेद हैं।
- लॉक करने योग्य कवर: सार्वजनिक या उच्च-ट्रैफ़िक क्षेत्रों में, लॉक करने योग्य कवर 6SE6420-2UD17-5AA1 की सेटिंग्स के साथ अनधिकृत छेड़छाड़ को रोकते हैं, जिससे आकस्मिक क्षति या दुरुपयोग का खतरा कम हो जाता है।
सीमेंस 6SE6420-2UD17-5AA1 के लिए अन्य उपयोगी सामान
संपर्ककर्ता और रिले
एक संपर्ककर्ता (जैसे, सीमेंस 3RT2017-1BB41) सीमेंस 6SE6420-2UD17-5AA1 के लिए भारी शुल्क स्विच के रूप में कार्य करता है, जिससे रखरखाव के दौरान सुरक्षित बिजली कटऑफ की अनुमति मिलती है। ड्राइव के आंतरिक स्विच के विपरीत, एक संपर्ककर्ता उच्च धाराओं को संभाल सकता है, जिससे यह आपातकालीन स्टॉप के लिए आदर्श है। इसे एक थर्मल रिले (जैसे कि 3RB2016-1KB0) के साथ जोड़ा, ड्राइव को बंद करने के लिए यदि करंट ओवरलोडेड मोटर्स में बर्नआउट को रोकने के लिए 1.7a-क्रिटिकल से अधिक हो, जैसे कि एक कन्वेयर पर जाम्ड सामग्री को आगे बढ़ाएं।
लाइन रिएक्टर
सीमेंस 6SE6400-4BA00-0AA0 लाइन रिएक्टर वोल्टेज में उतार-चढ़ाव को सुचारू करता है, जिससे 6SE6420-2UD17-5AA1 अविश्वसनीय शक्ति (जैसे, ग्रामीण कारखानों या निर्माण स्थलों) वाले क्षेत्रों में अधिक स्थिर हो जाता है। यह हार्मोनिक विरूपण (चर आवृत्ति ड्राइव के साथ एक सामान्य मुद्दा) को 40%तक कम कर देता है, जो ड्राइव के कैपेसिटर की रक्षा करता है और उनके जीवन का विस्तार करता है। सौर ऊर्जा या जनरेटर के साथ सेटअप के लिए, इन स्रोतों से वोल्टेज स्पाइक्स को फ़िल्टर करने के लिए एक लाइन रिएक्टर आवश्यक है।
प्रचालक पैनल
सीमेंस 6SE6400-0AP00-0AA0 BOP (बेसिक ऑपरेटर पैनल) आपको कंप्यूटर के बिना 6SE6420-2UD17-5AA1 की सेटिंग्स को समायोजित करने देता है। यह मोटर स्पीड (आरपीएम में) और त्रुटि कोड (जैसे, ओवरक्रैक के लिए F0001) जैसे वास्तविक समय के डेटा को प्रदर्शित करता है, समस्या निवारण को सरल बनाता है। रिमोट कंट्रोल के लिए, 6SE6400-0BE00-0AA0 AOP (एडवांस्ड ऑपरेटर पैनल) RS485 के माध्यम से कनेक्ट होता है, जो कारखाने के फर्श के लिए आदर्श है जहां ड्राइव उच्च ऊपर या हार्ड-टू-पहुंच क्षेत्रों में माउंट किया जाता है। AOP भी 10 प्रीसेट कॉन्फ़िगरेशन तक संग्रहीत करता है, जब विभिन्न कार्यों के लिए 6SE6420-2UD17-5AA1 को पुन: उपयोग करते हुए समय की बचत होती है।
सहायक उपकरण के लिए स्थापना सर्वोत्तम अभ्यास
- सामान स्थापित करने से पहले हमेशा सीमेंस 6SE6420-2UD17-5AA1 को पावर डिस्कनेक्ट करें। कैपेसिटर को डिस्चार्ज करने के लिए 5 मिनट प्रतीक्षा करें-यह बिजली के झटके को रोकता है, क्योंकि कैपेसिटर बिजली के बंद होने के बाद भी एक चार्ज पकड़ सकते हैं।
- 6SE6420-2UD17-5AA1 के टर्मिनलों के लिए कनेक्शन को सुरक्षित करने के लिए टोक़ रिंच का उपयोग करें (मैनुअल के टोक़ चश्मा का पालन करें: आमतौर पर सिग्नल तारों के लिए 1.5 एनएम, पावर केबल के लिए 4 एनएम)। ढीले टर्मिनलों को आर्किंग, ओवरहीटिंग और ड्राइव खराबी का कारण बन सकता है।
- हस्तक्षेप से बचने के लिए सिग्नल तारों से अलग रूट फिल्टर और रोकनेवाला केबल। उदाहरण के लिए, 6SE6420-2UD17-5AA1 से जुड़े सेंसर तारों से कम से कम 30 सेमी दूर मोटर फ़िल्टर केबल रखें-यह सेंसर डेटा को प्रभावित करने वाले फ़िल्टर से शोर को रोकता है।
- स्थापना के बाद, एक परीक्षण चक्र चलाएं: ड्राइव को 50% गति से शुरू करें, ब्रेकिंग रेसिस्टर की जांच करने के लिए अचानक स्टॉप का अनुकरण करें, और त्रुटि कोड के लिए मॉनिटर करें। यह सत्यापित करने के लिए BOP पैनल का उपयोग करें कि फ़िल्टर और रिएक्टर रीडिंग सामान्य रेंज (जैसे, वोल्टेज में उतार -चढ़ाव 5%) के भीतर हैं।
निष्कर्ष
संगत सामान में निवेश करना बढ़ाता हैसीमेंस 6SE6420-2UD17-5AA1प्रदर्शन, सुरक्षा और जीवनकाल। लाइन फ़िल्टर से जो ब्रेकिंग रेसिस्टर्स के लिए शोर करते हैं जो त्वरित स्टॉप को सक्षम करते हैं, और कूलिंग सिस्टम जो ओवरहीटिंग को रोकते हैं, प्रत्येक भाग आपके MicroMaster420 सेटअप को अनुकूलित करने में एक भूमिका निभाता है। याद रखें कि सीमेंस-अनुमोदित भागों का उपयोग करना-वे 6SE6420-2UD17-5AA1 के साथ मूल रूप से काम करने के लिए परीक्षण किए गए थे, जिससे संगतता मुद्दों के जोखिम को कम किया गया था। इंस्टॉलेशन सर्वोत्तम प्रथाओं का पालन करके और अपने एप्लिकेशन के लिए सही सामान चुनने से, आप यह सुनिश्चित करेंगे कि ड्राइव को वर्षों तक कुशलता से चलाया जाए, डाउनटाइम को कम किया जाए और उत्पादकता को अधिकतम किया जाए।
