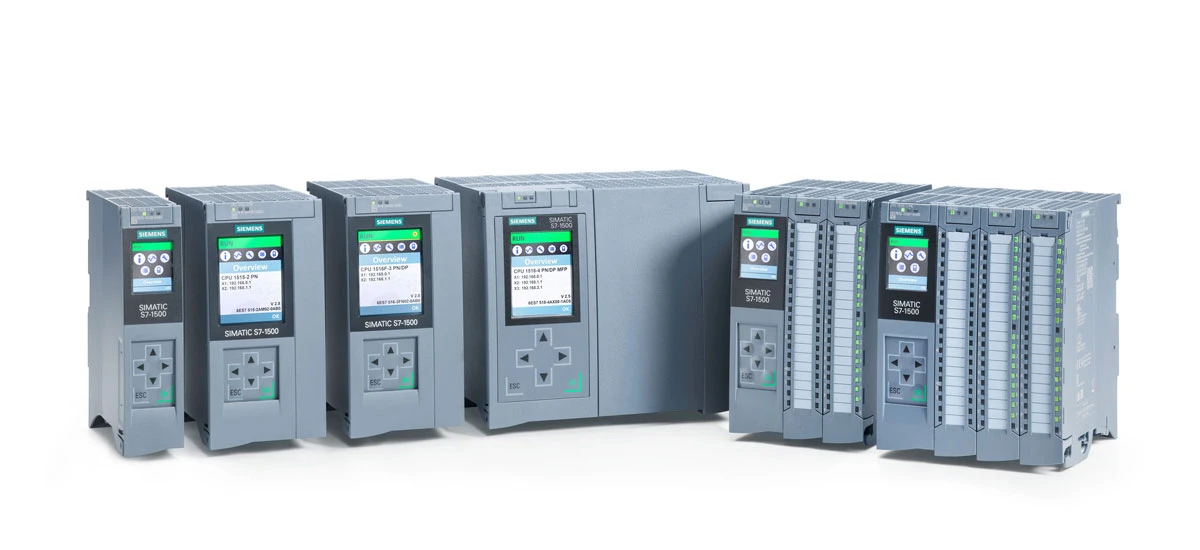

बिंदुओं को जोड़ना: फैक्टरी एकीकरण के लिए सीमेंस पीएलसी संचार प्रोटोकॉल (प्रोफिनेट, एमपीआई, ओपीसी यूए)

आज की स्मार्ट फ़ैक्टरियों में, मशीनों और प्रणालियों को एक-दूसरे से सुचारू रूप से "बातचीत" करने की आवश्यकता होती है। इस संचार के केंद्र में प्रोग्रामेबल लॉजिक कंट्रोलर (पीएलसी) है, और सीमेंस पीएलसी कई निर्माताओं के लिए एक विश्वसनीय विकल्प के रूप में खड़ा है। सीमेंस पीएलसी को अन्य फ़ैक्टरी उपकरणों के साथ निर्बाध रूप से काम करने के लिए, विभिन्न संचार प्रोटोकॉल का उपयोग किया जाता है। ये प्रोटोकॉल आम भाषाओं की तरह काम करते हैं जो सीमेंस पीएलसी को डेटा साझा करने, कमांड भेजने और पूरी उत्पादन लाइन को कुशलतापूर्वक चलाने देते हैं। इस ब्लॉग में, हम तीन प्रमुख सीमेंस पीएलसी संचार प्रोटोकॉल का पता लगाएंगे {{4}प्रोफ़िनेट, एमपीआई, और ओपीसी यूए {{5}और वे फ़ैक्टरी एकीकरण में बिंदुओं को जोड़ने में कैसे मदद करते हैं। चाहे आप औद्योगिक स्वचालन में नए हों या अपने कारखाने के संचार सेटअप को अनुकूलित करना चाह रहे हों, आपके सीमेंस पीएलसी से अधिकतम लाभ प्राप्त करने के लिए इन प्रोटोकॉल को समझना आवश्यक है।

मूल बातें समझना: सीमेंस पीएलसी संचार प्रोटोकॉल क्या हैं?

विशिष्ट प्रोटोकॉल में गोता लगाने से पहले, आइए स्पष्ट करें कि सीमेंस पीएलसी के संदर्भ में संचार प्रोटोकॉल क्या है। प्रोटोकॉल नियमों का एक समूह है जो नियंत्रित करता है कि उपकरणों के बीच डेटा कैसे प्रसारित किया जाता है। एक कारखाने के लिए, इसका मतलब यह सुनिश्चित करना है कि एक सीमेंस पीएलसी सेंसर, मोटर, मानव मशीन इंटरफेस (एचएमआई), और यहां तक ​​कि ऊपरी स्तर की प्रबंधन प्रणालियों को त्रुटियों या देरी के बिना जानकारी भेज सकता है। सीमेंस पीएलसी कई प्रोटोकॉल का समर्थन करता है, प्रत्येक को अलग-अलग जरूरतों के लिए डिज़ाइन किया गया है, कुछ तेज वास्तविक समय संचार के लिए, कुछ सरल डिवाइस कनेक्शन के लिए, और अन्य विभिन्न प्रणालियों में सुरक्षित डेटा विनिमय के लिए। सही प्रोटोकॉल का चुनाव आपके कारखाने के आकार, आपके द्वारा उपयोग किए जाने वाले उपकरण के प्रकार और आपके एकीकरण लक्ष्यों पर निर्भर करता है।

प्रोफ़िनेट: सीमेंस पीएलसी के लिए उच्च-स्पीड, वास्तविक-टाइम कम्युनिकेशन

प्रोफिनेट सीमेंस पीएलसी के लिए सबसे व्यापक रूप से उपयोग किए जाने वाले ईथरनेट आधारित प्रोटोकॉल में से एक है, खासकर आधुनिक स्मार्ट कारखानों में। इसे उच्च गति, वास्तविक समय संचार के लिए डिज़ाइन किया गया है, जो इसे उन अनुप्रयोगों के लिए एकदम सही बनाता है जहां प्रत्येक मिलीसेकंड मायने रखता है, जैसे असेंबली लाइन, रोबोटिक्स और पैकेजिंग सिस्टम। विशेष केबलों का उपयोग करने वाले पुराने प्रोटोकॉल के विपरीत, प्रोफ़िनेट मानक ईथरनेट केबलों का उपयोग करता है, जो कारखानों के लिए स्थापना और रखरखाव को आसान और अधिक लागत प्रभावी बनाता है।

सीमेंस पीएलसी एकीकरण के लिए प्रोफिनेट की मुख्य विशेषताएं

प्रोफ़िनेट के सबसे बड़े फायदों में से एक सीमेंस पीएलसी मॉडल जैसे कि S7-1200, S7-1500, और S7-300/400 श्रृंखला के साथ इसकी अनुकूलता है। यह चक्रीय संचार (नियमित, बार-बार डेटा विनिमय) और चक्रीय संचार (सेटअप या डायग्नोस्टिक्स के लिए एक बार डेटा स्थानांतरण) दोनों का समर्थन करता है। उदाहरण के लिए, प्रोफिनेट का उपयोग करने वाला एक सीमेंस पीएलसी लगातार रोबोटिक आर्म (चक्रीय) को स्पीड कमांड भेज सकता है और कभी-कभी फर्मवेयर अपडेट डेटा (एसाइक्लिक) प्राप्त कर सकता है। एक अन्य प्रमुख विशेषता बड़ी संख्या में उपकरणों को संभालने की क्षमता है - प्रति नेटवर्क 1000 नोड्स तक - जो इसे बड़े पैमाने पर कारखाने के एकीकरण के लिए उपयुक्त बनाती है।

सीमेंस पीएलसी के साथ प्रॉफिनेट के वास्तविक -विश्व अनुप्रयोग

कई ऑटोमोटिव फ़ैक्टरियाँ अपनी उत्पादन लाइनों के लिए सीमेंस पीएलसी और प्रोफ़िनेट पर निर्भर हैं। उदाहरण के लिए, एक कार असेंबली प्लांट रोबोटिक वेल्डर, कन्वेयर बेल्ट और गुणवत्ता निरीक्षण कैमरों को नियंत्रित करने के लिए प्रोफिनेट के माध्यम से जुड़े सीमेंस एस7-1500 पीएलसी का उपयोग कर सकता है। वास्तविक समय संचार यह सुनिश्चित करता है कि असेंबली प्रक्रिया का प्रत्येक चरण सिंक्रनाइज़ है - जब एक कन्वेयर बेल्ट कार चेसिस को स्थिति में ले जाता है, तो पीएलसी तुरंत वेल्डर को काम शुरू करने के लिए एक संकेत भेजता है। यह सिंक्रनाइज़ेशन उत्पादन में देरी को कम करता है और उत्पाद की गुणवत्ता में सुधार करता है। एक अन्य अनुप्रयोग खाद्य और पेय पदार्थ निर्माण में है, जहां प्रोफिनेट के साथ सीमेंस पीएलसी लगातार उत्पाद की गुणवत्ता बनाए रखने के लिए तापमान सेंसर और नियंत्रण वाल्व की निगरानी करता है। मानक ईथरनेट के उपयोग से उत्पादन डेटा में बेहतर दृश्यता के लिए इन प्रणालियों को फ़ैक्टरी प्रबंधन सॉफ़्टवेयर के साथ एकीकृत करना भी आसान हो जाता है।

एमपीआई: लिगेसी सीमेंस पीएलसी के लिए सरल, लागत-प्रभावी संचार

MPI (मल्टी-प्वाइंट इंटरफ़ेस) एक पुराना संचार प्रोटोकॉल है जिसका उपयोग मुख्य रूप से पुराने सीमेंस पीएलसी मॉडल, जैसे S7-200 और S7{5}}300 के साथ किया जाता है। हालाँकि यह प्रोफ़िनेट जितना तेज़ या सुविधा संपन्न नहीं है, फिर भी MPI कई फ़ैक्टरियों में प्रासंगिक है जो पुराने ऑटोमेशन सिस्टम का उपयोग करते हैं। यह एक सरल, लागत प्रभावी प्रोटोकॉल है जिसे सीमेंस पीएलसी और सीमित संख्या में उपकरणों के बीच छोटे पैमाने पर संचार के लिए डिज़ाइन किया गया है - आमतौर पर प्रति नेटवर्क 32 नोड्स तक।

एमपीआई सीमेंस पीएलसी के साथ कैसे काम करता है

एमपीआई सीमेंस पीएलसी को एचएमआई, प्रोग्रामिंग डिवाइस या अन्य पीएलसी से जोड़ने के लिए एक मालिकाना केबल (एमपीआई केबल) का उपयोग करता है। यह 187.5 केबीपीएस की अधिकतम बॉड दर पर काम करता है, जो प्रोफिनेट से धीमी है लेकिन सरल अनुप्रयोगों के लिए पर्याप्त है। उदाहरण के लिए, सीमेंस S7-200 PLC का उपयोग करने वाली एक छोटी पैकेजिंग मशीन स्थानीय HMI के साथ संचार करने के लिए MPI का उपयोग कर सकती है जो उत्पादन गणना प्रदर्शित करती है और ऑपरेटरों को सेटिंग्स समायोजित करने की अनुमति देती है। एमपीआई का उपयोग प्रोग्रामिंग और डिबगिंग के लिए भी किया जाता है, सीमेंस पीएलसी-तकनीशियन प्रोग्राम कोड अपलोड या डाउनलोड करने के लिए एमपीआई के माध्यम से एक लैपटॉप को पीएलसी से कनेक्ट कर सकते हैं। जबकि एमपीआई को नई स्थापनाओं में चरणबद्ध तरीके से समाप्त किया जा रहा है, यह समझना उन कारखानों के लिए महत्वपूर्ण है जिन्हें अपने मौजूदा सीमेंस पीएलसी सिस्टम को बनाए रखने या अपग्रेड करने की आवश्यकता है।

सीमेंस पीएलसी के साथ एमपीआई का उपयोग कब करें

एमपीआई छोटे कारखानों या स्टैंडअलोन मशीनों के लिए सबसे उपयुक्त है जहां संचार आवश्यकताएं सरल हैं। यदि आप पुराने सीमेंस पीएलसी मॉडल का उपयोग कर रहे हैं जो प्रोफिनेट का समर्थन नहीं करते हैं या यदि आपके पास स्वचालन उन्नयन के लिए सीमित बजट है तो यह एक अच्छा विकल्प है। हालाँकि, यदि आपको वास्तविक समय पर संचार की आवश्यकता है या कई उपकरणों को एकीकृत करने की योजना है, तो एमपीआई सबसे अच्छा विकल्प नहीं हो सकता है। ऐसे मामलों में, कई फ़ैक्टरियाँ प्रोफ़िनेट का समर्थन करने के लिए अपने सीमेंस पीएलसी सिस्टम को अपग्रेड करना चुनती हैं या एमपीआई आधारित पीएलसी को नए प्रोटोकॉल से जोड़ने के लिए गेटवे का उपयोग करती हैं। अपनी सीमाओं के बावजूद, एमपीआई कई छोटे पैमाने के अनुप्रयोगों के लिए एक विश्वसनीय विकल्प बना हुआ है, और सीमेंस अभी भी अपने पुराने पीएलसी मॉडल में एमपीआई के लिए समर्थन प्रदान करता है।

ओपीसी यूए: सीमेंस पीएलसी और उससे आगे के लिए सुरक्षित, इंटरऑपरेबल संचार

ओपीसी यूए (ओपन प्लेटफार्म कम्युनिकेशंस यूनिफाइड आर्किटेक्चर) एक आधुनिक, प्लेटफार्म स्वतंत्र प्रोटोकॉल है जो फैक्ट्री एकीकरण में एक बड़ी चुनौती को हल करता है: इंटरऑपरेबिलिटी। प्रोफ़िनेट और एमपीआई के विपरीत, जो मुख्य रूप से सीमेंस उपकरणों के साथ उपयोग किए जाते हैं, ओपीसी यूए सीमेंस पीएलसी को अन्य निर्माताओं जैसे कि रॉकवेल, श्नाइडर, या एलन -ब्रैडली के उपकरणों के साथ संचार करने की अनुमति देता है। इसे सुरक्षा को ध्यान में रखकर भी डिज़ाइन किया गया है, जो इसे फ़ैक्टरी नेटवर्क और यहां तक ​​कि क्लाउड आधारित सिस्टम पर संवेदनशील डेटा संचारित करने के लिए आदर्श बनाता है।

सीमेंस पीएलसी एकीकरण के लिए ओपीसी यूए के मुख्य लाभ

ओपीसी यूए का सबसे बड़ा लाभ इसकी प्लेटफ़ॉर्म स्वतंत्रता है। यह एन्क्रिप्शन और प्रमाणीकरण के साथ एक सुरक्षित संचार चैनल का भी उपयोग करता है, जो डेटा को अनधिकृत पहुंच से बचाता है। उदाहरण के लिए, एक रासायनिक संयंत्र में एक सीमेंस पीएलसी डेटा उल्लंघनों के बारे में चिंता किए बिना उत्पादन डेटा को क्लाउड आधारित एनालिटिक्स प्लेटफॉर्म पर भेजने के लिए ओपीसी यूए का उपयोग कर सकता है। एक अन्य लाभ इसकी स्केलेबिलिटी है। ओपीसी यूए कुछ उपकरणों के बीच छोटे पैमाने पर संचार और कई कारखानों में बड़े पैमाने पर एकीकरण को संभाल सकता है।

ओपीसी यूए को सीमेंस पीएलसी के साथ एकीकृत करना

अधिकांश आधुनिक सीमेंस पीएलसी मॉडल, जैसे कि S7-1200, S7-1500, और TIA पोर्टल, मूल रूप से OPC UA का समर्थन करते हैं। इससे एकीकरण आसान हो जाता है-तकनीशियन अतिरिक्त हार्डवेयर की आवश्यकता के बिना, सीधे टीआईए पोर्टल सॉफ़्टवेयर के माध्यम से ओपीसी यूए संचार को कॉन्फ़िगर कर सकते हैं। पुराने सीमेंस पीएलसी मॉडल के लिए जो ओपीसी यूए का समर्थन नहीं करते हैं, एमपीआई/प्रोफिनेट और ओपीसी यूए के बीच सिग्नल परिवर्तित करने के लिए गेटवे उपलब्ध हैं। ओपीसी यूए का उपयोग सीमेंस पीएलसी को एंटरप्राइज रिसोर्स प्लानिंग (ईआरपी) सिस्टम से जोड़ने के लिए भी किया जाता है, जिससे फैक्ट्री डेटा को व्यावसायिक प्रक्रियाओं के साथ एकीकृत किया जा सकता है। उदाहरण के लिए, वास्तविक समय में इन्वेंट्री स्तर और उत्पादन शेड्यूल को अपडेट करने के लिए सीमेंस पीएलसी से उत्पादन डेटा ओपीसी यूए के माध्यम से ईआरपी सिस्टम में भेजा जा सकता है।

बिंदुओं को जोड़ना: सीमेंस पीएलसी फ़ैक्टरी एकीकरण के लिए सही प्रोटोकॉल चुनना

आपके सीमेंस पीएलसी के लिए सही संचार प्रोटोकॉल चुनना कई कारकों पर निर्भर करता है: आपके कारखाने का आकार, आपके उपकरण की उम्र, आपकी संचार गति की ज़रूरतें, और आपके एकीकरण लक्ष्य। निर्णय लेने में आपकी सहायता के लिए यहां एक त्वरित मार्गदर्शिका दी गई है:

• यदि आपको आधुनिक स्मार्ट फ़ैक्टरी अनुप्रयोगों के लिए उच्च गति, वास्तविक समय पर संचार की आवश्यकता है तो प्रोफ़िनेट का उपयोग करें। यह कई उपकरणों के साथ बड़े पैमाने पर एकीकरण के लिए आदर्श है और अधिकांश नए सीमेंस पीएलसी मॉडल के साथ काम करता है।
• यदि आप पुराने सीमेंस पीएलसी सिस्टम का रखरखाव कर रहे हैं या छोटे पैमाने पर संचार की जरूरत है तो एमपीआई का उपयोग करें। यह लागत प्रभावी है लेकिन गति और मापनीयता में सीमित है।
• यदि आपको सीमेंस पीएलसी और अन्य निर्माताओं के उपकरणों के बीच सुरक्षित, अंतरसंचालनीय संचार की आवश्यकता है, या यदि आप फ़ैक्टरी डेटा को क्लाउड आधारित सिस्टम या ईआरपी सॉफ़्टवेयर के साथ एकीकृत करना चाहते हैं तो ओपीसी यूए का उपयोग करें।

कई फ़ैक्टरियाँ अपनी विविध आवश्यकताओं को पूरा करने के लिए इन प्रोटोकॉल के संयोजन का उपयोग करती हैं। उदाहरण के लिए, एक बड़ा विनिर्माण संयंत्र उत्पादन लाइनों के वास्तविक समय पर नियंत्रण के लिए प्रोफिनेट, पुरानी मशीनों को बनाए रखने के लिए एमपीआई और केंद्रीय प्रबंधन प्रणाली के साथ सभी फैक्ट्री डेटा को एकीकृत करने के लिए ओपीसी यूए का उपयोग कर सकता है। मुख्य बात यह है कि अपनी विशिष्ट आवश्यकताओं को समझें और उन प्रोटोकॉल को चुनें जो आपके कारखाने के एकीकरण लक्ष्यों का सर्वोत्तम समर्थन करते हैं।

निष्कर्ष: आधुनिक कारखानों में सीमेंस पीएलसी संचार प्रोटोकॉल की भूमिका

सीमेंस पीएलसी संचार प्रोटोकॉल {{0}प्रोफ़िनेट, एमपीआई और ओपीसी यूए {{1}फ़ैक्टरी एकीकरण की रीढ़ हैं। वे सीमेंस पीएलसी को सेंसर, मोटर्स, एचएमआई और प्रबंधन प्रणालियों से जुड़ने में सक्षम बनाते हैं, जिससे यह सुनिश्चित होता है कि उत्पादन प्रक्रियाएं कुशल, सिंक्रनाइज़ और सुरक्षित हैं। प्रोफ़िनेट आधुनिक स्मार्ट फ़ैक्टरियों के लिए गति और वास्तविक समय में प्रदर्शन प्रदान करता है, एमपीआई पुराने सिस्टम के लिए लागत प्रभावी समाधान प्रदान करता है, और ओपीसी यूए विभिन्न उपकरणों और प्लेटफार्मों में अंतरसंचालनीयता और सुरक्षा सुनिश्चित करता है। इन प्रोटोकॉल को समझकर और अपनी आवश्यकताओं के लिए सही प्रोटोकॉल चुनकर, आप अपने सीमेंस पीएलसी की पूरी क्षमता को अनलॉक कर सकते हैं और एक अधिक कनेक्टेड, कुशल फैक्ट्री बना सकते हैं। चाहे आप अपने मौजूदा सिस्टम को अपग्रेड कर रहे हों या एक नई स्मार्ट फैक्ट्री का निर्माण कर रहे हों, सीमेंस पीएलसी और इसके समर्थित प्रोटोकॉल औद्योगिक स्वचालन में सफलता के लिए आवश्यक उपकरण हैं।
