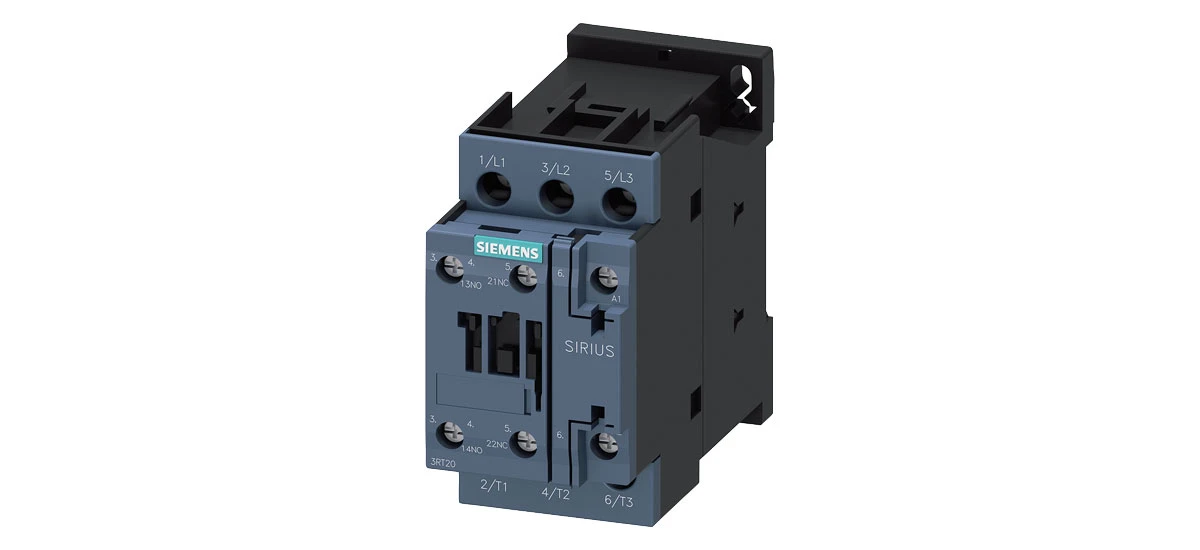

अपने आवेदन के लिए सही सीरियस 3RT2 संपर्ककर्ता का चयन कैसे करें

सही संपर्ककर्ता को चुनना आपके इलेक्ट्रिकल सिस्टम को सुरक्षित और सुचारू रूप से चलाने के लिए महत्वपूर्ण है। सीमेंस द्वारा बनाई गई सीरियस 3RT2 श्रृंखला संपर्ककर्ता, उनकी विश्वसनीयता और बहुमुखी प्रतिभा - के लिए लोकप्रिय हैं, लेकिन आपकी आवश्यकताओं के लिए सही एक को चुनना कुछ योजना बना लेता है। यह गाइड आपको सर्वश्रेष्ठ सीरियस 3RT2 संपर्ककर्ता का चयन करने के लिए सरल चरणों के माध्यम से चलेगा, इसलिए आप उपकरण क्षति या सिस्टम विफलताओं जैसे मुद्दों से बच सकते हैं।

पहले अपने आवेदन की बुनियादी जरूरतों को समझें

विशिष्ट सीरियस 3RT2 श्रृंखला संपर्ककर्ताओं को देखने से पहले, आपको स्पष्ट रूप से यह जानना होगा कि आपके आवेदन की क्या आवश्यकता है। यह कदम यह सुनिश्चित करता है कि आप उन मॉडलों पर समय बर्बाद न करें जो आपके सेटअप के लिए काम नहीं करेंगे।

लोड प्रकार और बिजली की आवश्यकताओं का निर्धारण करें

जांच करने के लिए पहली बात "लोड" - डिवाइस या उपकरण जो संपर्ककर्ता को नियंत्रित करेगा। सामान्य भार में मोटर्स (जैसे पंप या कन्वेयर में), हीटिंग तत्व (ओवन या हीटर में), और लाइटिंग सिस्टम शामिल हैं। प्रत्येक लोड प्रकार को एक अलग तरह के संपर्ककर्ता की आवश्यकता होती है। उदाहरण के लिए, मोटर्स में उच्च "स्टार्टअप करंट" (अतिरिक्त शक्ति उन्हें चालू करने की आवश्यकता है), इसलिए उन्हें एक संपर्ककर्ता की आवश्यकता होती है जो इस उछाल को संभाल सके। यदि आप मोटर्स के साथ काम कर रहे हैं, तो आप मोटर कंट्रोल के लिए सीरियस 3RT2 कॉन्टैक्टर का चयन करने के लिए ध्यान केंद्रित करना चाहेंगे। सीरियस 3RT2 श्रृंखला संपर्ककर्ता इन सभी लोड प्रकारों के लिए डिज़ाइन किए गए हैं, लेकिन आपको मॉडल को अपने विशिष्ट लोड से मिलान करने की आवश्यकता है। छोटे व्यवसायों के लिए जो छोटे मोटर्स (जैसे एक कार्यशाला में) का उपयोग करते हैं, छोटे व्यवसाय के लिए सीरियस 3RT2 संपर्ककर्ता चयन गाइड विशेष रूप से यहाँ विशेष रूप से सहायक होगा - मध्यम मोटर पावर के लिए कम के लिए रेट किए गए मॉडल की तलाश करें।

आवश्यक वर्तमान रेटिंग की गणना करें

वर्तमान रेटिंग (एएमपीएस में मापा गया, या ए) आपको बताता है कि संपर्ककर्ता कितना विद्युत प्रवाह सुरक्षित रूप से ले जा सकता है। इसे खोजने के लिए, अपने लोड (वाट्स, डब्ल्यू में) और इसके वोल्टेज (वोल्ट, वी में) की शक्ति का उपयोग करें। सूत्र है: वर्तमान (ए)=शक्ति (डब्ल्यू) (वोल्टेज (वी)। उदाहरण के लिए, 230V पर चलने वाले 5,000W हीटर को लगभग 22A (5,000 of 230) 22) के लिए एक कॉन्टैक्टर की आवश्यकता होगी। सीरियस 3RT2 श्रृंखला संपर्ककर्ता 9 ए से 100 ए तक वर्तमान रेटिंग में आते हैं, इसलिए सबसे छोटे से मध्यम अनुप्रयोगों के लिए एक मॉडल है। हमेशा एक सीरियस 3RT2 संपर्ककर्ता चुनें, जो अपने परिकलित संख्या - की तुलना में वर्तमान रेटिंग के साथ थोड़ी अधिक है, यह अप्रत्याशित सर्ज के लिए "सुरक्षा बफर" देता है।

वोल्टेज विनिर्देशों को जानें

वोल्टेज (v) एक और महत्वपूर्ण कारक है - आपके संपर्ककर्ता को आपके विद्युत प्रणाली के वोल्टेज से मेल खाना चाहिए। सीरियस 3RT2 श्रृंखला संपर्ककर्ता दोनों एसी (वैकल्पिक वर्तमान, अधिकांश इमारतों में उपयोग किए जाने वाले) और डीसी (प्रत्यक्ष वर्तमान, कुछ औद्योगिक उपकरणों में उपयोग किए जाने वाले) वोल्टेज के साथ काम करते हैं। सीरियस 3RT2 संपर्ककर्ताओं के लिए एसी वोल्टेज पर्वतमाला 24V से 690V तक जाती है, जबकि DC रेंज 12V से शुरू होती है। यदि आपका सिस्टम 480V AC (कारखानों में आम) का उपयोग करता है, तो आपको 480V AC के लिए एक सीरियस 3RT2 संपर्ककर्ता की आवश्यकता होगी। इस अधिकार को प्राप्त करने के सुझावों के लिए, सीरियस 3RT2 संपर्ककर्ता वोल्टेज रेटिंग चयन युक्तियों को देखें - कभी भी वोल्टेज न मिलाएं, क्योंकि यह संपर्ककर्ता को नष्ट कर सकता है या आग का कारण बन सकता है।

सीरियस 3RT2 श्रृंखला संपर्ककर्ताओं की प्रमुख विशेषताओं को जानें

सीरियस 3RT2 श्रृंखला के संपर्ककर्ताओं में अद्वितीय विशेषताएं हैं जो उन्हें कई अनुप्रयोगों के लिए एक अच्छा विकल्प बनाते हैं। इन सुविधाओं को समझने से आपको उस मॉडल को चुनने में मदद मिलेगी जो सबसे अच्छा फिट बैठता है।

स्थायित्व और लंबे जीवनकाल

सीरियस 3RT2 श्रृंखला संपर्ककर्ताओं के शीर्ष लाभों में से एक उनका स्थायित्व है। वे चांदी - मिश्र धातु संपर्कों का उपयोग करते हैं, जो लगातार उपयोग के साथ पहनने और आंसू का विरोध करते हैं (जैसे दिन में कई बार मोटर चालू और बंद करना)। इसका मतलब है कि संपर्ककर्ता लंबे समय तक - आपको प्रतिस्थापन पर पैसे बचाता है। पूरे दिन उपकरण चलाने वाले छोटे व्यवसायों के लिए, यह स्थायित्व एक बड़ा प्लस है, क्योंकि यह डाउनटाइम को कम करता है।

आकार और रेटिंग की विस्तृत श्रृंखला

सीरियस 3RT2 श्रृंखला में कई मॉडल हैं, इसलिए आप लगभग किसी भी आवश्यकता के लिए एक पा सकते हैं। छोटे मॉडल (3RT2017 की तरह - 1BB44, 9A के लिए रेटेड) लाइट या छोटे प्रशंसकों जैसे छोटे लोड के लिए काम करते हैं। बड़े मॉडल (3RT2036-1BB40 की तरह, 40A के लिए रेटेड) औद्योगिक मोटर्स जैसे बड़े भार को संभालते हैं। यह रेंज सीरियस 3RT2 सीरीज़ कॉन्टैक्टर्स के लिए संगत एप्लिकेशन बनाती है, जो बहुत व्यापक कारखानों के लिए बहुत व्यापक कार्यशालाओं से होती है।

आसान स्थापना और संगतता

सीरियस 3RT2 श्रृंखला संपर्ककर्ताओं को बुनियादी विद्युत ज्ञान वाले लोगों के लिए भी स्थापित करने के लिए आसान बनाया गया है। वे मानक डीआईएन रेल में फिट होते हैं (धातु के स्ट्रिप्स जो अलमारियाँ में विद्युत घटकों को माउंट करने के लिए उपयोग किए जाते हैं) और वायरिंग के लिए स्पष्ट लेबल होते हैं। वे अन्य सीमेंस उत्पादों के साथ भी अच्छी तरह से काम करते हैं, जैसे कि ओवरलोड रिले (जो मोटर्स को ओवरहीटिंग से बचाते हैं)। इस संगतता का मतलब है कि आप एक साथ काम नहीं करने वाले भागों के बारे में चिंता किए बिना एक पूर्ण, विश्वसनीय प्रणाली का निर्माण कर सकते हैं।

अपने सिस्टम के साथ संगतता की जाँच करें

यहां तक ​​कि अगर एक सीरियस 3RT2 संपर्ककर्ता के पास सही वर्तमान और वोल्टेज रेटिंग है, तो भी इसे आपके सिस्टम के बाकी हिस्सों के साथ काम करने की आवश्यकता है। यहाँ क्या जाँच करें:

ओवरलोड रिले के साथ मैच

ओवरलोड रिले मोटर्स को नुकसान से बचाते हैं यदि वे बहुत अधिक करंट खींचते हैं (जैसे कि एक मोटर अटक जाती है)। अधिकांश सीरियस 3RT2 श्रृंखला संपर्ककर्ताओं को विशिष्ट सीमेंस अधिभार रिले (सीरियस 3RB2 श्रृंखला की तरह) के साथ जोड़ी बनाने के लिए डिज़ाइन किया गया है। सुनिश्चित करें कि संपर्ककर्ता और रिले में एक ही वर्तमान रेंज - है, उदाहरण के लिए, 10-16A संपर्ककर्ता को 10-16A अधिभार रिले के साथ जोड़ा जाना चाहिए। यह जोड़ी सुनिश्चित करती है कि आपकी मोटर सुरक्षित रहें और आपका सिस्टम सुचारू रूप से चलता है।

वायरिंग और कंट्रोल वोल्टेज की जाँच करें

"कंट्रोल वोल्टेज" वोल्टेज है जिसका उपयोग संपर्ककर्ता को चालू और बंद करने के लिए किया जाता है (यह अक्सर लोड वोल्टेज से अलग होता है)। उदाहरण के लिए, 480V मोटर को नियंत्रित करने वाला एक संपर्ककर्ता नियंत्रण के लिए 24V डीसी का उपयोग कर सकता है (वायरिंग को सुरक्षित रखने के लिए)। सीरियस 3RT2 श्रृंखला संपर्ककर्ता विभिन्न नियंत्रण वोल्टेज विकल्पों में आते हैं, इसलिए सुनिश्चित करें कि आप एक को चुनें जो आपके सिस्टम के नियंत्रण वोल्टेज से मेल खाता हो। यदि आप निश्चित नहीं हैं, तो अपने सिस्टम के मैनुअल की जाँच करें या एक इलेक्ट्रीशियन से पूछें।

यांत्रिक फिट सुनिश्चित करें

अंत में, सुनिश्चित करें कि संपर्ककर्ता आपके विद्युत कैबिनेट में फिट बैठता है। सीरियस 3RT2 श्रृंखला संपर्ककर्ताओं के मानक आकार होते हैं, लेकिन खरीदने से पहले अपने कैबिनेट में स्थान को मापते हैं। उदाहरण के लिए, एक छोटा 9A मॉडल लगभग 45 मिमी चौड़ा है, जबकि एक 40A मॉडल लगभग 75 मिमी चौड़ा है। यदि आपका कैबिनेट तंग है, तो एक छोटा मॉडल बेहतर हो सकता है - बस यह सुनिश्चित करें कि इसमें अभी भी सही विद्युत रेटिंग है।

पर्यावरणीय कारकों पर विचार करें

वह वातावरण जहां आप सीरियस 3RT2 संपर्ककर्ता का उपयोग करेंगे, इसके प्रदर्शन और जीवनकाल को प्रभावित करता है। इन स्थितियों के बारे में सोचें:

तापमान की रेंज

सीरियस 3RT2 श्रृंखला संपर्ककर्ता अधिकांश इनडोर वातावरण में अच्छी तरह से काम करते हैं, लेकिन उनकी सीमाएं हैं। अधिकांश मॉडल -25 डिग्री (-13 डिग्री एफ) से +60 डिग्री (140 डिग्री एफ) तक तापमान को संभाल सकते हैं। यदि आप एक गर्म क्षेत्र (जैसे बेकरी ओवन रूम) या एक ठंडे क्षेत्र (सर्दियों में एक आउटडोर शेड की तरह) में संपर्ककर्ता का उपयोग कर रहे हैं, तो सुनिश्चित करें कि आप जो मॉडल चुनते हैं, वह उन तापमानों को संभाल सकता है। जब तक यह उच्च तापमान के लिए रेट नहीं किया जाता है, तब तक गर्मी स्रोतों (जैसे हीटरों) के पास संपर्ककर्ता को रखने से बचें।

आर्द्रता और धूल

धूल और नमी जंग या छोटे सर्किट का कारण बनकर संपर्ककर्ताओं को नुकसान पहुंचा सकती है। सीरियस 3RT2 श्रृंखला संपर्ककर्ताओं के पास एक IP20 रेटिंग है, जिसका अर्थ है कि वे बड़े धूल कणों से सुरक्षित हैं और आकस्मिक उंगली - को छूती है, लेकिन वे जलरोधी नहीं हैं। यदि आप एक नम क्षेत्र (कपड़े धोने के कमरे की तरह) या एक धूल भरे क्षेत्र (एक निर्माण स्थल की तरह) में संपर्ककर्ता का उपयोग कर रहे हैं, तो आपको इसे साफ और सूखा रखने के लिए एक सील कैबिनेट में डालने की आवश्यकता होगी।

कंपन और झटका

यदि आपके आवेदन में कंपन (बड़े उपकरणों के साथ एक मशीन की दुकान की तरह) या सदमे (फोर्कलिफ्ट के साथ एक गोदाम की तरह) शामिल हैं, तो एक सीरियस 3RT2 संपर्ककर्ता चुनें जो इन्हें संभाल सकता है। अधिकांश मॉडल मध्यम कंपन के लिए रेट किए गए हैं, लेकिन यदि आपके पास चरम स्थितियां हैं, तो उत्पाद चश्मा की जांच करें या सलाह के लिए सीमेंस से पूछें।

चरण - का पालन करें - SIRIUS 3RT2 संपर्ककर्ताओं के लिए चरण चयन प्रक्रिया द्वारा

अब जब आप प्रमुख कारकों को जानते हैं, तो यहाँ एक सरल चरण - - द्वारा सही सिरियस 3RT2 Contactor लेने के लिए चरण प्रक्रिया है:

चरण 1: अपने आवेदन की आवश्यकताओं को सूचीबद्ध करें

लिखो:

• लोड का प्रकार (मोटर, हीटर, आदि)
• लोड पावर (डब्ल्यू) और वोल्टेज (वी)
• परिकलित वर्तमान रेटिंग (ए)
• नियंत्रण वोल्टेज
• पर्यावरण की स्थिति (तापमान, आर्द्रता, आदि)

चरण 2: सीरियस 3RT2 मॉडल से मैच

आपकी सूची से मेल खाने वाले मॉडल को खोजने के लिए सीमेंस के उत्पाद कैटलॉग (ऑनलाइन उपलब्ध) का उपयोग करें। उदाहरण के लिए, यदि आपके पास 24V DC नियंत्रण वोल्टेज के साथ 230V AC (वर्तमान) 13A) पर चलने वाली 3KW मोटर (3,000W) है, तो 13A+ AC, 230V लोड वोल्टेज, और 24V DC नियंत्रण वोल्टेज के लिए एक सीरियस 3RT2 संपर्ककर्ता की तलाश करें। 3RT2022-1BB40 मॉडल (12A रेटिंग, 24V DC नियंत्रण) यहां काम करेगा।

चरण 3: संगतता और पर्यावरण फिट सत्यापित करें

जांचें कि क्या मॉडल आपके ओवरलोड रिले (यदि एक का उपयोग कर रहा है) के साथ काम करता है और आपके कैबिनेट में फिट बैठता है। सुनिश्चित करें कि यह आपके पर्यावरण के तापमान, आर्द्रता और कंपन को संभाल सकता है।

चरण 4: सीमेंस संसाधनों से परामर्श करें (यदि आवश्यक हो)

यदि आप अनिश्चित हैं, तो सीमेंस के ऑनलाइन टूल (सीरियस चयन उपकरण की तरह) का उपयोग करें या उनकी सहायता टीम से संपर्क करें। वे आपको सही मॉडल की पुष्टि करने में मदद कर सकते हैं - यह विशेष रूप से छोटे व्यवसायों के लिए उपयोगी है जो - हाउस इलेक्ट्रिशियन में नहीं है।

सीरियस 3RT2 श्रृंखला संपर्ककर्ताओं को चुनने से बचने के लिए सामान्य गलतियाँ

एक गाइड के साथ भी, गलतियाँ करना आसान है। यहाँ सबसे आम लोगों से बचने के लिए हैं:

स्टार्टअप करंट को अनदेखा करना

बहुत से लोग केवल लोड के "रनिंग करंट" के आधार पर एक संपर्ककर्ता चुनते हैं (वर्तमान में यह एक बार उपयोग करता है), लेकिन मोटर्स में स्टार्टअप धाराएं हैं जो 3-5 गुना अधिक हैं। उदाहरण के लिए, 10 ए रनिंग करंट वाली मोटर में 40 ए स्टार्टअप करंट हो सकता है। यदि आप 10A सीरियस 3RT2 संपर्ककर्ता चुनते हैं, तो मोटर शुरू होने पर यह जल जाएगा। हमेशा एक वर्तमान रेटिंग के साथ एक मॉडल चुनें जो स्टार्टअप करंट को संभाल सकता है।

पर्यावरणीय परिस्थितियों की अनदेखी

एक मानक सीरियस 3RT2 संपर्ककर्ता को एक नम या धूल भरे क्षेत्र में डालने से उसका जीवन छोटा हो जाएगा। यहां तक ​​कि अगर इसमें सही विद्युत रेटिंग है, तो धूल संपर्कों को रोक सकती है, और नमी जंग का कारण बन सकती है। हमेशा कठोर वातावरण में एक सील कैबिनेट का उपयोग करें।

सीरियस 3RT2 संपर्ककर्ताओं के लिए रखरखाव के विचार को भूल जाते हैं

सीरियस 3RT2 श्रृंखला संपर्ककर्ता टिकाऊ हैं, लेकिन उन्हें अभी भी रखरखाव की आवश्यकता है (जैसे संपर्कों को साफ करना या वायरिंग की जाँच करना)। एक ऐसा मॉडल न चुनें जो अपने कैबिनेट में एक्सेस करना मुश्किल है - आपको नियमित चेक के लिए इसे पहुंचने की आवश्यकता होगी। उदाहरण के लिए, यदि आपका कैबिनेट भरा हुआ है, तो एक छोटा मॉडल चुनें जिसे प्राप्त करना आसान हो।

स्किपिंग कम्पैटिबिलिटी चेक

सभी Simius 3RT2 श्रृंखला संपर्ककर्ता सभी सीमेंस उत्पादों के साथ काम न करें। उदाहरण के लिए, एक 9A संपर्ककर्ता 20 ए ओवरलोड रिले के साथ जोड़ी नहीं हो सकता है। हमेशा संगतता के लिए उत्पाद चश्मा की जाँच करें।

अकेले मूल्य के आधार पर खरीदना

सस्ते मॉडल एक अच्छे सौदे की तरह लग सकते हैं, लेकिन उनके पास आपके आवेदन के लिए सही रेटिंग नहीं हो सकती है। A \\ (20 संपर्ककर्ता जो एक महीने में जलता है, 5 साल तक चलने वाले 40 से अधिक मॉडल का खर्च आएगा। आपकी आवश्यकताओं के लिए सही मॉडल में निवेश करें।

अंतिम विचार

सही सीरियस का चयन करना 3RT2 संपर्ककर्ता को कठिन नहीं होना चाहिए - बस चरणों का पालन करें: अपने आवेदन की जरूरतों को समझें, सीरियस 3RT2 श्रृंखला संपर्ककर्ताओं की सुविधाओं को जानें, संगतता और पर्यावरण की जांच करें, और सामान्य गलतियों से बचें। चाहे आप एक छोटे व्यवसाय के स्वामी हों या एक शौक, कुंजी अपने लोड की शक्ति, वर्तमान, वोल्टेज और आपके पर्यावरण पर ध्यान केंद्रित करना है। सही सीरियस 3RT2 संपर्ककर्ता के साथ, आपके इलेक्ट्रिकल सिस्टम वर्षों तक सुरक्षित और मज़बूती से चलेगा।

यह ब्लॉग स्पष्ट चरणों और व्यावहारिक उदाहरणों के साथ एक सीरियस 3RT2 संपर्ककर्ता का चयन करने के सभी प्रमुख पहलुओं को शामिल करता है। यदि आपके पास एक विशिष्ट एप्लिकेशन (किसी विशेष मोटर या उद्योग की तरह) है या किसी विशिष्ट मॉडल के साथ मदद की आवश्यकता है, तो विवरण साझा करने के लिए स्वतंत्र महसूस करें - मैं गाइड को और अधिक परिष्कृत कर सकता हूं या अधिक सिलवाया युक्तियाँ जोड़ सकता हूं!
