प्रोफिबस डीपी बनाम प्रोफिबस पीए बस कनेक्टर्स: मुख्य अंतर और अनुप्रयोग

यदि आप फ़ैक्टरी मशीनों या औद्योगिक स्वचालन के साथ काम करते हैं, तो आपने संभवतः PROFIBUS के बारे में सुना होगा {{0}एक लोकप्रिय प्रणाली जो उपकरणों को एक दूसरे से "बात" करने में मदद करती है। लेकिन क्या आप PROFIBUS DP और PA बस कनेक्टर के बीच अंतर जानते हैं? ये छोटे लेकिन महत्वपूर्ण भाग यह सुनिश्चित करते हैं कि मशीनों के बीच डेटा सुचारू रूप से प्रवाहित हो, और गलत को चुनने से आपका काम धीमा हो सकता है या सुरक्षा जोखिम भी हो सकता है। आइए देखें कि वे क्या हैं, वे कैसे भिन्न हैं, और आवश्यक PROFIBUS DP बस कनेक्टर से शुरू करते हुए प्रत्येक को कहां उपयोग करना है।

PROFIBUS DP और PA बस कनेक्टर क्या हैं?

सबसे पहले, आइए स्पष्ट करें कि प्रत्येक कनेक्टर क्या करता है। दोनों PROFIBUS परिवार का हिस्सा हैं, जो सेंसर, मोटर और नियंत्रक जैसे औद्योगिक उपकरणों को जोड़ता है। लेकिन वे बहुत अलग कार्यों के लिए डिज़ाइन किए गए हैं, इसलिए उनकी मूल बातें समझने से समय और बाद में गलतियों से बचा जा सकता है।

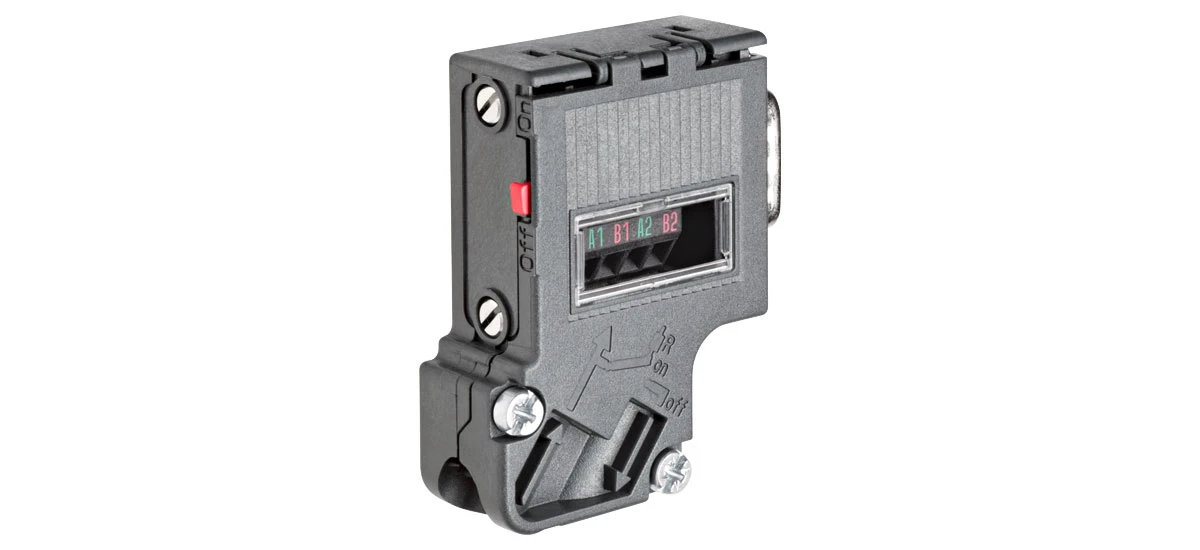

प्रोफिबस डीपी बस कनेक्टर क्या है?

PROFIBUS DP बस कनेक्टर "विकेंद्रीकृत परिधीय" (यही "DP" का अर्थ है) के लिए बनाया गया है। इसे नियमित फ़ैक्टरी सेटिंग्स में मशीनों के बीच तेज़ डेटा स्थानांतरण को संभालने के लिए बनाया गया है {{1}उन जगहों पर जहां गति मायने रखती है। अधिकांश PROFIBUS DP बस कनेक्टर्स में यह दिखाने के लिए LED संकेतक (छोटी लाइटें) भी होती हैं कि कनेक्शन काम कर रहा है या नहीं; इससे तकनीशियनों को कनेक्टर को अलग किए बिना ढीले तारों जैसी समस्याओं का तुरंत पता लगाने में मदद मिलती है। इसे एक पुल के रूप में सोचें: यह कन्वेयर बेल्ट, पैकेजिंग मशीन या रोबोट हथियार जैसे उपकरणों को एक केंद्रीय नियंत्रण प्रणाली से जोड़ता है। PROFIBUS DP बस कनेक्टर को स्थापित करना आसान है {{5}अधिकांश में सरल स्क्रू टर्मिनल होते हैं {{6}और यह सीमेंस या रॉकवेल जैसे ब्रांडों के सामान्य स्वचालन उपकरणों के साथ अच्छी तरह से काम करता है। उदाहरण के लिए, एक कार फैक्ट्री अपने असेंबली लाइन रोबोटों को जोड़ने के लिए PROFIBUS DP बस कनेक्टर का उपयोग कर सकती है ताकि कार के हिस्सों को जोड़ते समय वे सिंक में चले जाएं।

प्रोफिबस पीए बस कनेक्टर क्या है?

PROFIBUS PA का अर्थ "प्रक्रिया स्वचालन" है। PROFIBUS DP बस कनेक्टर के विपरीत, यह कठिन या खतरनाक स्थानों में धीमी, स्थिर डेटा स्थानांतरण के लिए है। "प्रक्रिया स्वचालन" का अर्थ है रासायनिक टैंकों, तेल पाइपलाइनों, या फार्मास्युटिकल मिक्सर की निगरानी जैसे कार्य{{2}ऐसे क्षेत्र जहां सुरक्षा (गति नहीं) सर्वोच्च प्राथमिकता है। PROFIBUS PA बस कनेक्टर को "आंतरिक रूप से सुरक्षित" बनाया गया है, जिसका अर्थ है कि यह चिंगारी पैदा नहीं करेगा (इसलिए यह ज्वलनशील गैसों या धूल वाले स्थानों में सुरक्षित है)। यह PROFIBUS DP बस कनेक्टर की तुलना में कम बिजली का उपयोग करता है और इसमें नमी या रसायनों को दूर रखने के लिए अक्सर एक सीलबंद आवरण होता है।

PROFIBUS DP और PA बस कनेक्टर्स के बीच मुख्य अंतर

अब जब हम मूल बातें जान गए हैं, तो आइए उनके मुख्य अंतरों पर नजर डालें। ये अंतर आपको अपनी नौकरी के लिए सही नौकरी चुनने में मदद करते हैं, किसी अनुमान की आवश्यकता नहीं होती।

उद्देश्य और गति

सबसे बड़ा अंतर गति और उपयोग का मामला है। PROFIBUS DP बस कनेक्टर पूरी तरह से गति के बारे में है। यह गति "अलग-अलग स्वचालन" के लिए महत्वपूर्ण है, जहां मशीनें विशिष्ट, त्वरित कार्य करती हैं (जैसे बोतलों पर ढक्कन लगाना या इलेक्ट्रॉनिक्स में स्क्रू लगाना)। यदि यहां कोई कनेक्टर बहुत धीमा है, तो पूरी उत्पादन लाइन रुक सकती है।

PROFIBUS PA बस कनेक्टर बहुत धीमा है, केवल 31.25 kbps (DP से लगभग 380 गुना धीमा)। लेकिन यह ठीक है क्योंकि यह "प्रक्रिया स्वचालन" के लिए है, जहां आपको गति की आवश्यकता नहीं है{{4}आपको निरंतर, विश्वसनीय डेटा की आवश्यकता है। उदाहरण के लिए, एक रासायनिक टैंक में एक सेंसर को केवल कुछ सेकंड में तापमान या दबाव डेटा भेजने की आवश्यकता होती है, प्रत्येक मिलीसेकंड पर नहीं। PROFIBUS PA बस कनेक्टर गति से अधिक स्थिरता पर ध्यान केंद्रित करता है, ताकि आप कभी भी महत्वपूर्ण सुरक्षा अपडेट न चूकें।

पर्यावरणीय स्थायित्व

एक और बड़ा अंतर यह है कि वे कहां काम करते हैं। PROFIBUS DP बस कनेक्टर कुछ धूल, कंपन या हल्के तापमान परिवर्तन वाले नियमित फ़ैक्टरी फ़्लोर {{1} स्थानों के लिए बनाया गया है। यह 0 डिग्री और 60 डिग्री (32 डिग्री फ़ारेनहाइट से 140 डिग्री फ़ारेनहाइट) के बीच तापमान को संभाल सकता है, जो अधिकांश मानक फ़ैक्टरी स्थितियों को कवर करता है, लेकिन यह जमा देने वाली ठंड (जैसे हीटिंग के बिना गोदाम) या अत्यधिक गर्म क्षेत्रों (धातु फाउंड्री की तरह) में जीवित नहीं रह सकता है। यह रोजमर्रा के उपयोग के लिए टिकाऊ है, लेकिन यह विस्फोटक या संक्षारक वातावरण के लिए नहीं बनाया गया है।

PROFIBUS PA बस कनेक्टर कठोर, खतरनाक स्थानों के लिए बनाया गया है। इसकी आंतरिक सुरक्षा डिज़ाइन का मतलब है कि यह विस्फोटक क्षेत्रों (जैसे तेल रिफाइनरियों या पेंट कारखानों) में सुरक्षित है। यह 40 डिग्री से 85 डिग्री ({9%) 40 डिग्री फ़ारेनहाइट से 185 डिग्री फ़ारेनहाइट तक अत्यधिक तापमान को भी संभाल सकता है - और संक्षारक रसायनों (जैसे बैटरी संयंत्र में एसिड) या भारी आर्द्रता (जल उपचार सुविधा की तरह) का प्रतिरोध कर सकता है। यदि आप ऐसी जगह पर काम कर रहे हैं जहां सुरक्षा संकेत "कोई खुली लपटें नहीं" कहते हैं, तो PROFIBUS PA बस कनेक्टर वह है जिसकी आपको आवश्यकता है-PROFIBUS DP बस कनेक्टर नहीं।

बिजली की आपूर्ति

शक्ति भी अलग है. PROFIBUS DP बस कनेक्टर को आमतौर पर एक अलग बिजली आपूर्ति (फ़ैक्टरी की मुख्य बिजली प्रणाली से) की आवश्यकता होती है। अलग बिजली आपूर्ति आम तौर पर 24V डीसी का उपयोग करती है, जो औद्योगिक सेटिंग्स में एक सामान्य वोल्टेज है, इसलिए PROFIBUS DP बस कनेक्टर के लिए संगत बिजली इकाइयों को ढूंढना आसान है। यह अधिक शक्ति का उपयोग करता है क्योंकि यह डेटा को तेज़ी से स्थानांतरित कर रहा है। यह अतिरिक्त शक्ति कनेक्शन को तेज़ और स्थिर रखती है।

PROFIBUS PA बस कनेक्टर को उसी केबल के माध्यम से बिजली मिलती है जो डेटा ले जाती है (इसे "पावर ओवर बस" कहा जाता है)। यह कम बिजली (आमतौर पर लगभग 100mA) का उपयोग करता है, जो खतरनाक क्षेत्रों में महत्वपूर्ण है जहां अतिरिक्त बिजली स्रोत चिंगारी या ज़्यादा गरम हो सकते हैं। यह "पावर ओवर बस" डिज़ाइन इंस्टालेशन को भी आसान बनाता है। आपको PROFIBUS DP बस कनेक्टर के विपरीत, एक अलग पावर केबल चलाने की आवश्यकता नहीं है, जो समय बचाता है और अव्यवस्था को कम करता है।

अनुप्रयोग: प्रत्येक कनेक्टर का उपयोग कहां करें

उनके अंतरों को जानने से आपको अपने विशिष्ट कार्य के लिए सही कनेक्टर चुनने में मदद मिलती है। आइए वास्तविक -विश्व उपयोगों पर नजर डालें जहां प्रत्येक सबसे अच्छा काम करता है।

प्रोफिबस डीपी बस कनेक्टर का उपयोग कहां करें

PROFIBUS DP बस कनेक्टर अलग-अलग स्वचालन में हर जगह है {{0}वे स्थान जहां मशीनें त्वरित, दोहराव वाले कार्य करती हैं। यहां सामान्य उदाहरण दिए गए हैं:

• कार फ़ैक्टरियाँ: यह असेंबली लाइन पर रोबोट को नियंत्रण प्रणाली से जोड़ता है। उदाहरण के लिए, कार की विंडशील्ड जोड़ते समय, PROFIBUS DP बस कनेक्टर विंडशील्ड को उठाने, इसे फ्रेम के साथ संरेखित करने और चिपकने वाला लगाने के लिए नियंत्रण प्रणाली से रोबोट को सिग्नल भेजता है, यह सब एक सेकंड से भी कम समय में होता है। PROFIBUS DP बस कनेक्टर की गति सुनिश्चित करती है कि रोबोट लाइन में अगले चरण में देरी न करे।
• पैकेजिंग संयंत्र: यह उन मशीनों को जोड़ता है जो उत्पादों को भरती हैं, सील करती हैं और लेबल करती हैं। उदाहरण के लिए, एक जूस बॉटलिंग लाइन फिलिंग मशीन को यह बताने के लिए PROFIBUS DP बस कनेक्टर का उपयोग करती है कि कब डालना बंद करना है (बोतल भर जाने के बाद) और कैपिंग मशीन को कब सीलिंग शुरू करनी है। एक धीमा कनेक्टर लाइन को वापस ऊपर ले जाएगा, लेकिन PROFIBUS DP बस कनेक्टर इसे चालू रखता है।
• खाद्य प्रसंस्करण: यह कन्वेयर और मिक्सर को जोड़ता है। PROFIBUS DP बस कनेक्टर को साफ करना आसान है (कई में चिकने, प्लास्टिक के आवरण होते हैं जिन्हें खाद्य सुरक्षा के लिए महत्वपूर्ण कीटाणुनाशक से पोंछ दिया जाता है) और व्यस्त लाइनों के लिए काफी तेज़ होता है, जैसे बेकरी की कुकी आटा मिश्रण और आकार देने वाली मशीनें।

यदि आप पूछ रहे हैं, "औद्योगिक मशीनों के लिए PROFIBUS DP बस कनेक्टर कैसे चुनें" तो मशीन की डेटा ट्रांसफर गति आवश्यकताओं और कारखाने की पर्यावरणीय स्थितियों की जांच करके शुरुआत करें। इसके अलावा, "ऑटोमेशन सिस्टम के साथ PROFIBUS DP बस कनेक्टर संगतता" की जांच करें। अधिकांश प्रमुख ब्रांड (जैसे सीमेंस, एलन, ब्रैडली, या फीनिक्स कॉन्टैक्ट) ऐसे सिस्टम बनाते हैं जो इसके साथ काम करते हैं, इसलिए आपको मौजूदा टूल को बदलने की आवश्यकता नहीं होगी।

प्रोफिबस पीए बस कनेक्टर का उपयोग कहां करें

PROFIBUS PA बस कनेक्टर प्रक्रिया स्वचालन और खतरनाक क्षेत्रों के लिए है -ऐसे स्थान जहां सुरक्षा और विश्वसनीयता गति से अधिक मायने रखती है। उदाहरणों में शामिल हैं:

• रासायनिक पौधे: यह सेंसरों को जोड़ता है जो टैंकों में रासायनिक स्तर या दबाव की निगरानी करते हैं। उदाहरण के लिए, गैसोलीन रखने वाला एक टैंक नियंत्रण प्रणाली को वास्तविक समय दबाव डेटा भेजने के लिए PROFIBUS PA बस कनेक्टर से जुड़े सेंसर का उपयोग करता है। यदि दबाव बहुत अधिक हो जाता है, तो सिस्टम रिसाव या विस्फोट को रोकने के लिए टैंक के वाल्व को बंद कर देता है।
• तेल रिफ़ाइनरियाँ: यह प्रवाह और तापमान को ट्रैक करने के लिए पाइपलाइनों में सेंसर को जोड़ता है। पाइपलाइनें गर्म, ज्वलनशील तेल ले जाती हैं, इसलिए PROFIBUS PA बस कनेक्टर की आंतरिक सुरक्षा डिज़ाइन इसे स्पार्किंग से बचाती है। यह रिफाइनरी की उच्च गर्मी (80 डिग्री तक) और तेल प्रसंस्करण से निकलने वाले संक्षारक धुएं को भी संभाल सकता है।
• जल उपचार संयंत्र: यह सेंसर को जोड़ता है जो निस्पंदन सिस्टम में पीएच स्तर या जल प्रवाह को मापता है। पौधे गीले और नम होते हैं, लेकिन PROFIBUS PA बस कनेक्टर का सीलबंद आवरण PROFIBUS DP बस कनेक्टर के विपरीत नमी को बाहर रखता है, जो नमी की स्थिति में कम हो सकता है।

उनमें से कैसे चुनें

एक बार जब आप ये तीन सरल प्रश्न पूछ लेते हैं तो सही कनेक्टर चुनना आसान हो जाता है:

• क्या मुझे गति की आवश्यकता है?यदि आपकी मशीन को शीघ्रता से डेटा भेजने/प्राप्त करने की आवश्यकता है (जैसे रोबोट या पैकेजिंग लाइन), तो PROFIBUS DP बस कनेक्टर चुनें। यदि आपको स्थिर, धीमा डेटा (जैसे तापमान सेंसर) चाहिए, तो पीए चुनें।
• क्या क्षेत्र खतरनाक है?यदि यह विस्फोटक, संक्षारक, या अत्यधिक गर्म/ठंडा (जैसे रिफाइनरी या रासायनिक संयंत्र) है, तो पीए चुनें। यदि यह हल्की परिस्थितियों वाली एक नियमित फैक्ट्री है, तो PROFIBUS DP बस कनेक्टर चुनें।
• क्या मुझे आसान बिजली चाहिए?यदि आप डेटा और पावर दोनों के लिए (समय बचाने और खतरों को कम करने के लिए) एक केबल का उपयोग करना चाहते हैं, तो पीए चुनें। यदि आपको अलग पावर केबल से कोई आपत्ति नहीं है (और आपके पास 24V DC पावर तक पहुंच है), तो PROFIBUS DP बस कनेक्टर काम करता है।

साथ ही, ये टिप्स भी याद रखें:

• इंस्टालेशन के लिए: "कारखानों के लिए PROFIBUS DP बस कनेक्टर इंस्टालेशन टिप्स" में वायरिंग की जकड़न की जांच करना (ढीले तारों के कारण कनेक्शन टूट जाता है) और कनेक्टर को पानी या धातु की छीलन (जो इसे नुकसान पहुंचा सकता है) से दूर रखना शामिल है।
• स्थायित्व के लिए: यदि आपके कारखाने में बहुत अधिक धूल या कंपन है (जैसे कि लकड़ी की दुकान), तो "कठोर औद्योगिक वातावरण के लिए टिकाऊ PROFIBUS DP बस कनेक्टर" चुनें।
• समस्याओं के लिए: "प्रोफाइबस डीपी बस कनेक्टर सामान्य समस्याओं का निवारण करता है" एलईडी संकेतकों की जांच से शुरू करें (यदि प्रकाश लाल है, तो कनेक्शन की समस्या है) और केबल का निरीक्षण करें (टूटे या घिसे हुए केबल विफलताओं का एक प्रमुख कारण हैं) नियंत्रण प्रणाली को पुनरारंभ करने से छोटी गड़बड़ियां भी ठीक हो सकती हैं।

अंतिम विचार

PROFIBUS DP और PA बस कनेक्टर दोनों औद्योगिक मशीनों को एक साथ काम करने में मदद करते हैं, लेकिन वे बहुत अलग कार्यों के लिए बनाए गए हैं। PROFIBUS DP बस कनेक्टर तेज़, स्थापित करने में आसान और नियमित कारखानों के लिए बिल्कुल उपयुक्त है। इसे असेंबली लाइन, पैकेजिंग या खाद्य प्रसंस्करण के लिए उपयोग करें जहां गति मायने रखती है। PROFIBUS PA बस कनेक्टर धीमा, सुरक्षित है और खतरनाक क्षेत्रों के लिए बनाया गया है। इसे रसायन, तेल या जल उपचार के लिए उपयोग करें जहां सुरक्षा और विश्वसनीयता महत्वपूर्ण है।

जब आप कोई कनेक्टर चुनते हैं, तो उसे हमेशा अपने परिवेश और गति आवश्यकताओं से मेल करें। PROFIBUS DP बस कनेक्टर असतत स्वचालन के लिए सबसे आम विकल्प है, इसलिए यह अधिकांश मानक कारखानों के लिए एक सुरक्षित विकल्प है। लेकिन जोखिम भरे क्षेत्रों में काम करते समय PROFIBUS PA बस कनेक्टर को न भूलें। यहां सुरक्षा पर ध्यान न देने से बड़ी समस्याएं हो सकती हैं। सही कनेक्टर के साथ, आपकी मशीनें सुचारू रूप से काम करेंगी, आपकी उत्पादन लाइन बिना किसी देरी के चलेगी, और आपका कार्यस्थल सुरक्षित रहेगा।
