औद्योगिक वातावरण में स्थिर संचालन के लिए सीमेंस पीएलसी बिजली आपूर्ति और वायरिंग सर्वोत्तम अभ्यास

औद्योगिक स्वचालन में, सीमेंस पीएलसी (प्रोग्रामेबल लॉजिक कंट्रोलर) एक मुख्य उपकरण है जो मशीनों और उत्पादन लाइनों को सुचारू रूप से चलाने को सुनिश्चित करता है। हालाँकि, कई औद्योगिक साइट विफलताएँ अनुचित बिजली आपूर्ति और वायरिंग के कारण होती हैं। इन समस्याओं से बचने में आपकी मदद के लिए, यह ब्लॉग सीमेंस पीएलसी बिजली आपूर्ति और वायरिंग के लिए व्यावहारिक सर्वोत्तम प्रथाओं को साझा करेगा। इन दिशानिर्देशों का पालन करने से आपके सीमेंस पीएलसी सिस्टम की स्थिरता और विश्वसनीयता में काफी सुधार हो सकता है, जिससे डाउनटाइम और रखरखाव लागत कम हो सकती है। हम बिजली आपूर्ति चयन, वायरिंग मानक, हस्तक्षेप विरोधी उपाय और ग्राउंडिंग विधियों जैसे प्रमुख बिंदुओं को भी कवर करेंगे, ये सभी आधिकारिक सीमेंस तकनीकी विशिष्टताओं और साइट एप्लिकेशन अनुभव पर आधारित हैं।

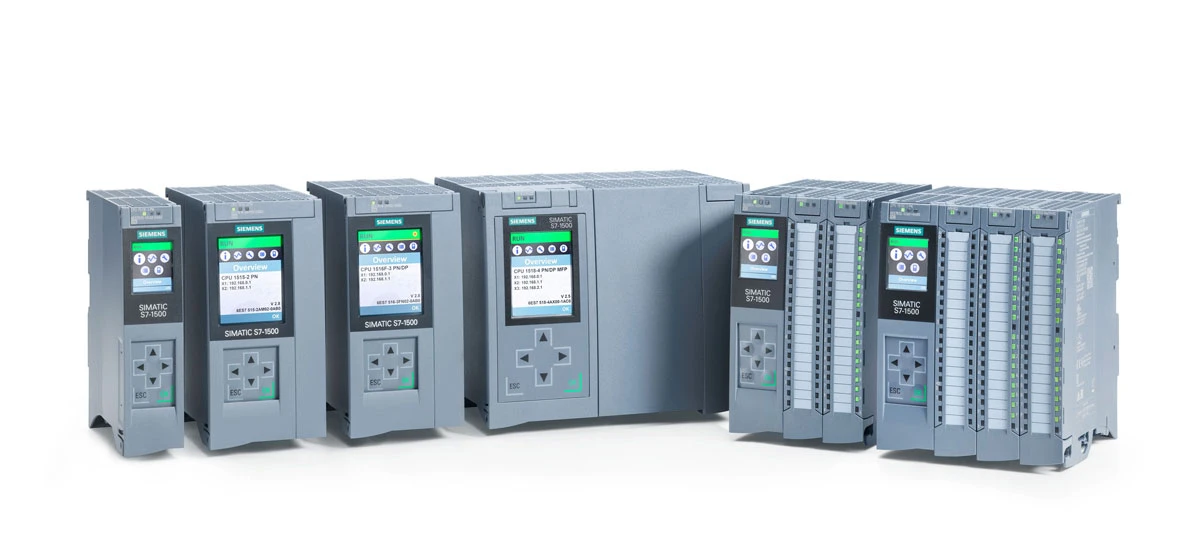

सीमेंस पीएलसी विद्युत आपूर्ति चयन के लिए मुख्य विचार

बिजली आपूर्ति सीमेंस पीएलसी प्रणाली का "हृदय" है। एक स्थिर और उपयुक्त बिजली आपूर्ति इसके सामान्य संचालन का आधार है। गलत बिजली आपूर्ति का चयन करने से सिस्टम रीसेट, खराबी या यहां तक ​​कि पीएलसी मॉड्यूल को स्थायी क्षति हो सकती है। सीमेंस पीएलसी बिजली आपूर्ति चयन के लिए मुख्य सर्वोत्तम प्रथाएं नीचे दी गई हैं।

सीमेंस पीएलसी बिजली आपूर्ति प्रकार (पीएस बनाम पीएम) को समझें

सीमेंस पीएलसी दो मुख्य प्रकार की बिजली आपूर्ति का उपयोग करता है: सिस्टम पावर सप्लाई (पीएस) और लोड पावर मॉड्यूल (पीएम), और उनके उपयोग को अलग करना महत्वपूर्ण है। पीएस बिजली आपूर्ति एसी पावर (जैसे 230 वी एसी) को डीसी पावर (आमतौर पर 24 वी डीसी) में परिवर्तित करती है और सीधे पीएलसी बैकप्लेन बस को बिजली की आपूर्ति करती है, जो सीपीयू और आई/ओ मॉड्यूल के इलेक्ट्रॉनिक घटकों और एलईडी संकेतकों को शक्ति प्रदान करती है। दूसरी ओर, पीएम बिजली की आपूर्ति, बैकप्लेन बस से कनेक्ट नहीं होती है; यह मुख्य रूप से पीएलसी से जुड़े सेंसर और एक्चुएटर्स जैसे मॉड्यूल के इनपुट/आउटपुट सर्किट के लिए शक्ति प्रदान करता है। उदाहरण के लिए, सीमेंस S7-1500 सिस्टम में, यदि सीपीयू द्वारा प्रदान की गई बैकप्लेन पावर अपर्याप्त है (उदाहरण के लिए, सीपीयू 10W प्रदान करता है लेकिन वास्तविक मॉड्यूल 15W की खपत करता है), तो स्थिर संचालन सुनिश्चित करने के लिए एक पीएस बिजली की आपूर्ति जोड़ी जानी चाहिए। चयन करते समय, आपको पहले सिस्टम की कुल बिजली मांग की गणना करनी चाहिए और उचित बिजली आपूर्ति प्रकार का चयन करना चाहिए।

सही वोल्टेज और पावर रेटिंग चुनें

अधिकांश सीमेंस पीएलसी (जैसे S7-1200, S7-200, S7-1500) ±20% की वोल्टेज सहनशीलता के साथ 24V DC बिजली आपूर्ति का उपयोग करते हैं। बिजली आपूर्ति का चयन करते समय, आपको यह सुनिश्चित करना होगा कि आउटपुट वोल्टेज पीएलसी की आवश्यकताओं से मेल खाता हो। इसके अलावा, बिजली आपूर्ति की पावर रेटिंग सिस्टम की कुल बिजली खपत से 20% -30% अधिक होनी चाहिए। यह आरक्षित क्षमता बिजली के उतार-चढ़ाव और भविष्य के सिस्टम विस्तार (जैसे विस्तार मॉड्यूल जोड़ना) को संभाल सकती है। उदाहरण के लिए, यदि आपके सीमेंस S7-1200 सिस्टम की कुल बिजली खपत 5A है, तो आपको कम से कम 6A-7.5A के आउटपुट करंट वाली 24V DC बिजली आपूर्ति चुननी चाहिए। यह सीमेंस पीएलसी 24वी डीसी बिजली आपूर्ति चयन के प्रमुख बिंदुओं में से एक है, जो सीधे सिस्टम की दीर्घकालिक स्थिरता को प्रभावित करता है।

क्रिटिकल सिस्टम के लिए अतिरेक और बैकअप पर विचार करें

महत्वपूर्ण औद्योगिक अनुप्रयोगों (जैसे रासायनिक उत्पादन, बिजली उत्पादन) में, जहां डाउनटाइम की अनुमति नहीं है, एक अनावश्यक बिजली आपूर्ति डिजाइन की सिफारिश की जाती है। आप समानांतर में दो पीएस बिजली आपूर्ति या पीएस और पीएम बिजली आपूर्ति के संयोजन का उपयोग कर सकते हैं। यदि एक बिजली आपूर्ति विफल हो जाती है, तो सीमेंस पीएलसी प्रणाली के निर्बाध संचालन को सुनिश्चित करने के लिए दूसरा तुरंत काम संभाल सकता है। उन प्रणालियों के लिए जिन्हें उच्च डेटा अखंडता की आवश्यकता होती है, एक निर्बाध विद्युत आपूर्ति (यूपीएस) भी जोड़ा जा सकता है। यूपीएस बिजली कटौती के दौरान बैकअप पावर प्रदान करता है, जिससे पीएलसी को चल रही प्रक्रियाओं को पूरा करने या डेटा हानि को रोकने के लिए सुरक्षित रूप से बंद करने की अनुमति मिलती है।

औद्योगिक वातावरण के लिए सीमेंस पीएलसी वायरिंग की सर्वोत्तम प्रथाएँ

सीमेंस पीएलसी सिस्टम के लिए उचित वायरिंग एक स्थिर बिजली आपूर्ति जितनी ही महत्वपूर्ण है। औद्योगिक वातावरण विद्युत चुम्बकीय हस्तक्षेप, वोल्टेज में उतार-चढ़ाव और अन्य कारकों से भरे हुए हैं जो सिग्नल ट्रांसमिशन को आसानी से प्रभावित कर सकते हैं। सही वायरिंग मानकों का पालन करने से हस्तक्षेप कम हो सकता है और सटीक सिग्नल ट्रांसमिशन सुनिश्चित हो सकता है। नीचे विभिन्न प्रकार की वायरिंग के लिए विस्तृत दिशानिर्देश दिए गए हैं।

बुनियादी वायरिंग नियम: केबल चयन और रूटिंग

सबसे पहले, सही केबल प्रकार और आकार चुनें। सीमेंस पीएलसी के डिजिटल और एनालॉग सिग्नल वायरिंग के लिए, शील्डेड ट्विस्टेड जोड़ी केबल की सिफारिश की जाती है। परिरक्षित केबल बाहरी उपकरणों (जैसे मोटर, फ़्रीक्वेंसी कन्वर्टर्स) से विद्युत चुम्बकीय हस्तक्षेप को प्रभावी ढंग से कम कर सकते हैं। तार का आकार वर्तमान {{4}वहन आवश्यकताओं से मेल खाना चाहिए: अधिकांश सीमेंस पीएलसी सिस्टम के लिए, 0.5 मिमी² से 1.5 मिमी² (एडब्ल्यूजी 22 से 14) के क्रॉस अनुभागीय क्षेत्र वाले तार पर्याप्त हैं। केबलों को रूट करते समय, पावर केबलों (उच्च-ऊर्जा) को सिग्नल केबलों (कम-ऊर्जा) से अलग करें। यदि उन्हें पार करना ही है, तो क्रॉस हस्तक्षेप को कम करने के लिए इसे 90{15}डिग्री के कोण पर करें। सिग्नल केबलों और पावर केबलों के समानांतर रूटिंग से बचें, क्योंकि इससे गंभीर विद्युत चुम्बकीय हस्तक्षेप हो सकता है, जिससे सिग्नल ट्रांसमिशन विकृत हो सकता है। यह सीमेंस पीएलसी वायरिंग विरोधी हस्तक्षेप युक्तियों का एक महत्वपूर्ण हिस्सा है।

डिजिटल इनपुट/आउटपुट (डीआई/डीओ) वायरिंग दिशानिर्देश

सीमेंस पीएलसी के डिजिटल इनपुट मॉड्यूल बाहरी उपकरणों जैसे बटन, सेंसर और रिले संपर्कों से सिग्नल प्राप्त करते हैं। डिजिटल आउटपुट मॉड्यूल एक्चुएटर्स जैसे सोलनॉइड्स, इंडिकेटर लाइट्स और कॉन्टैक्टर्स को नियंत्रित करते हैं। वायरिंग करते समय, निम्नलिखित बिंदुओं पर ध्यान दें: 1) बाहरी उपकरणों के साथ मिलान सुनिश्चित करने के लिए सिग्नल प्रकार (एनपीएन/पीएनपी) और वोल्टेज स्तर (24 वी डीसी मानक है) की पुष्टि करें। सामान्य टर्मिनल (COM) को सही ढंग से कनेक्ट करें: अलग-अलग सीमेंस पीएलसी मॉड्यूल में अलग-अलग COM टर्मिनल कॉन्फ़िगरेशन हो सकते हैं (जैसे कि समूहीकृत COM या सामान्य COM), इसलिए मॉड्यूल मैनुअल देखें। लोड शॉर्ट सर्किट के कारण हुआ। उदाहरण के लिए, सीमेंस S7-1200 डिजिटल आउटपुट मॉड्यूल को वायर करते समय, ओवरकरंट को रोकने के लिए प्रत्येक चैनल को 1A फ़्यूज़ से सुसज्जित किया जाना चाहिए।

एनालॉग इनपुट/आउटपुट (एआई/एओ) वायरिंग मानक

एनालॉग सिग्नल (जैसे तापमान, दबाव, प्रवाह) डिजिटल सिग्नल की तुलना में हस्तक्षेप के प्रति अधिक संवेदनशील होते हैं। सीमेंस पीएलसी के एनालॉग मॉड्यूल को वायरिंग करते समय, शील्डेड केबल का उपयोग करें और ग्राउंड लूप से बचने के लिए शील्ड को केवल एक छोर पर (अधिमानतः पीएलसी की तरफ) ग्राउंड करें, जिससे सिग्नल विरूपण हो सकता है। सुनिश्चित करें कि एनालॉग सिग्नल रेंज मॉड्यूल कॉन्फ़िगरेशन से मेल खाती है (जैसे, 0~10V या 4~20mA)। उदाहरण के लिए, यदि कोई तापमान ट्रांसमीटर 4~20mA सिग्नल आउटपुट करता है, तो सीमेंस पीएलसी एनालॉग इनपुट मॉड्यूल को संबंधित रेंज में कॉन्फ़िगर किया जाना चाहिए। इसके अलावा, एनालॉग सिग्नल केबलों को यथासंभव छोटा रखें: परिरक्षित एनालॉग केबलों की अधिकतम लंबाई 500 मीटर है, और बिना परिरक्षित वाले केबलों की अधिकतम लंबाई 300 मीटर है। यह सीमेंस पीएलसी एनालॉग सिग्नल वायरिंग मानकों का एक महत्वपूर्ण हिस्सा है।

सीमेंस पीएलसी के लिए संचार इंटरफ़ेस वायरिंग

सीमेंस पीएलसी PROFINET, PROFIBUS और RS485 जैसे संचार इंटरफेस के माध्यम से ऊपरी कंप्यूटर, HMI (मानव - मशीन इंटरफेस), या अन्य PLC के साथ संचार करता है। इन इंटरफेस को वायरिंग करते समय, आधिकारिक मानकों का पालन करें: 1) समर्पित केबलों का उपयोग करें (उदाहरण के लिए, PROFINET औद्योगिक ईथरनेट केबलों का उपयोग करता है, PROFIBUS मुड़े हुए -जोड़ी परिरक्षित केबलों का उपयोग करता है) . 2) स्थिर सिग्नल ट्रांसमिशन सुनिश्चित करने के लिए संचार बस के दोनों सिरों पर टर्मिनल रेसिस्टर्स स्थापित करें (उदाहरण के लिए, PROFIBUS टर्मिनल रेसिस्टर्स आमतौर पर 120Ω होते हैं) . 3) संचार को प्रभावित करने वाले हस्तक्षेप को रोकने के लिए केबल शील्ड की अच्छी ग्राउंडिंग सुनिश्चित करें। उदाहरण के लिए, सीमेंस S7-1500 PROFINET इंटरफ़ेस को वायर करते समय, परिरक्षित ईथरनेट केबल का उपयोग करें और शील्ड को PLC कैबिनेट के ग्राउंडिंग टर्मिनल से कनेक्ट करें।

सीमेंस पीएलसी के लिए महत्वपूर्ण हस्तक्षेपरोधी एवं ग्राउंडिंग प्रथाएं

औद्योगिक वातावरण विद्युत चुम्बकीय हस्तक्षेप (ईएमसी) से भरा हुआ है, जो सीमेंस पीएलसी की खराबी का एक प्रमुख कारण है। अच्छी ग्राउंडिंग और हस्तक्षेप-विरोधी उपाय प्रभावी ढंग से हस्तक्षेप को दबा सकते हैं और स्थिर सिस्टम संचालन सुनिश्चित कर सकते हैं।

सीमेंस पीएलसी ग्राउंडिंग सर्वोत्तम प्रथाएँ

ग्राउंडिंग विद्युत चुम्बकीय हस्तक्षेप को दबाने का सबसे प्रभावी तरीका है। सीमेंस पीएलसी सिस्टम के लिए "सिंगल-प्वाइंट ग्राउंडिंग" सिद्धांत का पालन करें: पीएलसी हाउसिंग, पावर ग्राउंड, सिग्नल ग्राउंड और शील्ड ग्राउंड को एक सामान्य ग्राउंड बार से कनेक्ट करें। एकाधिक ग्राउंड बिंदुओं को अलग-अलग न जोड़ें, क्योंकि इससे ग्राउंड लूप बन सकते हैं और व्यवधान उत्पन्न हो सकता है। सिस्टम में एकाधिक 24V डीसी बिजली आपूर्ति के लिए, इक्विपोटेंशियल बॉन्डिंग प्राप्त करने के लिए उनके 0V टर्मिनलों को एक साथ कनेक्ट करें, और फिर उन्हें ग्राउंड बार से कनेक्ट करें। यह सुनिश्चित करता है कि पूरे सिस्टम की वोल्टेज क्षमता सुसंगत है, जिससे संभावित अंतर के कारण होने वाला हस्तक्षेप कम हो जाता है। औद्योगिक उपयोग के लिए सीमेंस पीएलसी ग्राउंडिंग सर्वोत्तम प्रथाओं के लिए यह भी आवश्यक है कि प्रभावी ग्राउंडिंग सुनिश्चित करने के लिए ग्राउंडिंग प्रतिरोध औद्योगिक मानकों (आमतौर पर 4Ω से कम) को पूरा करे।

अतिरिक्त विरोधी -हस्तक्षेप उपाय

उचित वायरिंग और ग्राउंडिंग के अलावा, आप हस्तक्षेप-विरोधी क्षमताओं को बढ़ाने के लिए निम्नलिखित उपाय कर सकते हैं: 1) पीएलसी को वोल्टेज सर्ज (जैसे, बिजली गिरने या पावर ग्रिड में उतार-चढ़ाव) से बचाने के लिए पावर इनपुट और सिग्नल इनपुट टर्मिनलों पर सर्ज प्रोटेक्टर स्थापित करें। मजबूत और कमजोर धाराओं के बीच विद्युत अलगाव प्राप्त करने के लिए उच्च हस्तक्षेप वाले क्षेत्रों (उदाहरण के लिए, मोटर्स के पास) से सिग्नल के लिए आइसोलेशन मॉड्यूल या आइसोलेशन रिले। ये उपाय विशेष रूप से सीमेंस S7-1200 पावर वायरिंग गाइड के लिए महत्वपूर्ण हैं, क्योंकि S7-1200 का उपयोग जटिल हस्तक्षेप वातावरण वाले छोटे और मध्यम आकार के औद्योगिक उपकरणों में व्यापक रूप से किया जाता है।

पोस्ट-वायरिंग डिबगिंग और नियमित रखरखाव

सीमेंस पीएलसी बिजली आपूर्ति और वायरिंग को पूरा करने के बाद, कोई समस्या न हो यह सुनिश्चित करने के लिए पूरी तरह से डिबगिंग और परीक्षण करें: 1) बिजली आपूर्ति वोल्टेज की जांच करें ताकि यह सुनिश्चित हो सके कि यह आवश्यक सीमा के भीतर है (उदाहरण के लिए, 24 वी डीसी ±20%) . 2) यह जांचने के लिए मल्टीमीटर या ऑसिलोस्कोप का उपयोग करें कि क्या इनपुट सिग्नल सही ढंग से एकत्र किए गए हैं और आउटपुट सिग्नल सटीक रूप से प्रसारित किए गए हैं . 3) पीएलसी और अन्य उपकरणों के बीच डेटा विनिमय सामान्य है यह सुनिश्चित करने के लिए संचार स्थिरता का परीक्षण करें। लंबे समय तक स्थिर संचालन के लिए, नियमित रखरखाव करें: 1) ढीलेपन के लिए वायरिंग टर्मिनलों का निरीक्षण करें और यदि आवश्यक हो तो फिर से कस लें (ध्यान दें कि टर्मिनलों को नुकसान पहुंचाने से बचने के लिए सीमेंस पीएलसी टर्मिनल स्क्रू के लिए अधिकतम टॉर्क आमतौर पर 0.56 एनएम है). 2) गर्मी लंपटता को प्रभावित करने वाले धूल संचय को रोकने के लिए नियंत्रण कैबिनेट और पीएलसी मॉड्यूल को साफ करें। समय पर क्षतिग्रस्त घटकों को बदलने के लिए बिजली की आपूर्ति और सर्ज रक्षक की स्थिति की जांच करें।

निष्कर्ष: उचित प्रथाओं के साथ स्थिर सीमेंस पीएलसी संचालन सुनिश्चित करें

औद्योगिक वातावरण में स्थिर संचालन सुनिश्चित करने के लिए सीमेंस पीएलसी बिजली आपूर्ति और वायरिंग की सर्वोत्तम प्रथाएं महत्वपूर्ण हैं। सही बिजली आपूर्ति (पीएस/पीएम, वोल्टेज, अतिरेक) का चयन करने से लेकर सही वायरिंग नियमों (केबल चयन, रूटिंग, इंटरफ़ेस वायरिंग) का पालन करने और प्रभावी ग्राउंडिंग और हस्तक्षेप विरोधी उपायों को लागू करने तक, हर कदम सिस्टम की विश्वसनीयता को प्रभावित करता है। इस ब्लॉग में दिशानिर्देशों का पालन करके, आप पीएलसी की खराबी के जोखिम को कम कर सकते हैं, उत्पादन दक्षता में सुधार कर सकते हैं और सिस्टम की सेवा जीवन को बढ़ा सकते हैं। इंस्टॉलेशन और वायरिंग के दौरान अपने विशिष्ट पीएलसी मॉडल (जैसे एस7-1200, एस7-1500) के लिए आधिकारिक सीमेंस तकनीकी मैनुअल को देखना याद रखें, क्योंकि विभिन्न मॉडलों की विशिष्ट आवश्यकताएं हो सकती हैं। यदि आपके पास सीमेंस पीएलसी बिजली आपूर्ति और वायरिंग के बारे में कोई प्रश्न है, तो बेझिझक नीचे एक टिप्पणी छोड़ें।
