एलन-ब्रैडले का जन्म: औद्योगिक स्वचालन में पायनियर्स
लगभग सभी नियंत्रण इंजीनियर रॉकवेल ऑटोमेशन या एलन-ब्रैडले नाम से परिचित हैं। आधुनिक कंप्यूटर सिस्टम युग से पहले कंपनी के नवाचार के लंबे इतिहास को देखते हुए, यह समझ में आता है कि डिजिटल स्वचालन में कई शुरुआती विकास यहां हुए थे।
एलन-ब्रैडले की स्थापना 1903 में की गई थी, पहले पीएलसी (प्रोग्रामेबल लॉजिक कंट्रोलर) जारी होने से पहले ही इलेक्ट्रॉनिक्स में व्यापक अनुभव जमा करते हुए। कंपनी नए घटकों और प्रौद्योगिकियों के विकास में एक वैश्विक नेता बन गई। 1970 में, एलन-ब्रैडले ने "पीएलसी" शब्द गढ़ा जब उन्होंने पहले प्रोग्राम करने योग्य नियंत्रकों में से एक, 1774 पीएलसी को लॉन्च किया।

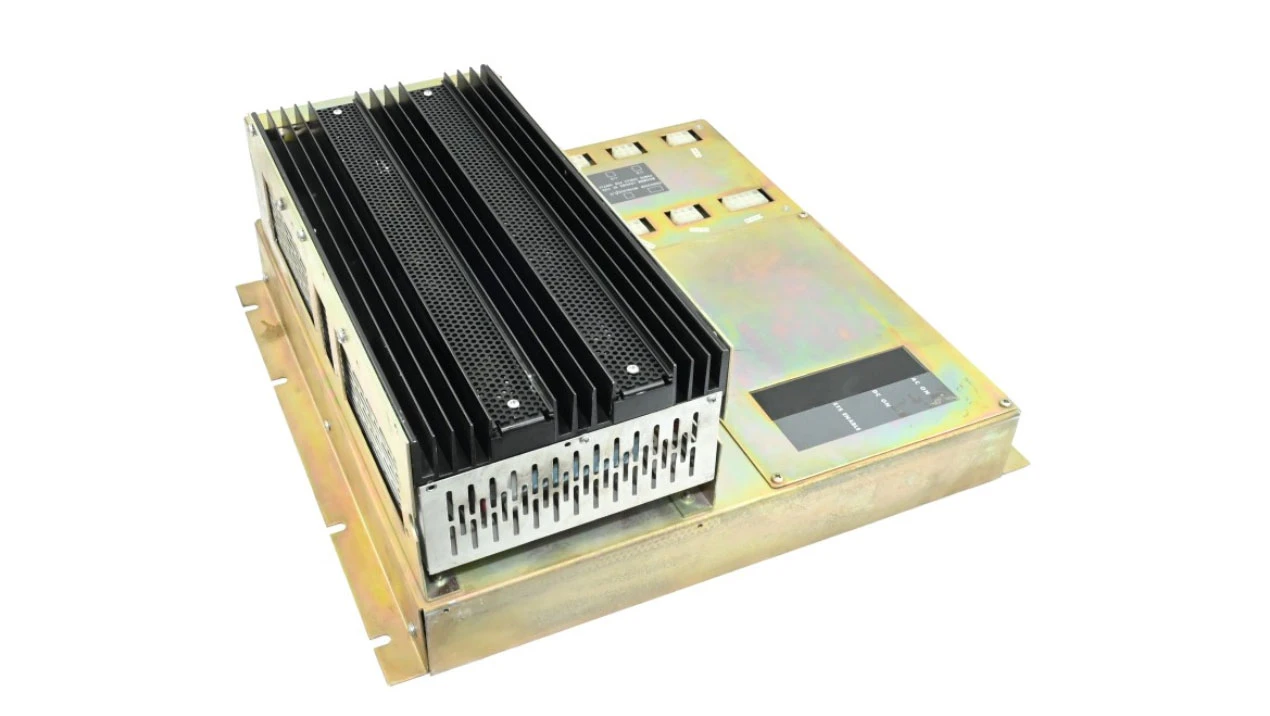

1774 पीएलसी
लगभग उसी समय, 1774 पीएलसी (पीएलसी -1 के रूप में संदर्भित) को विकसित किया गया था, और एलन-ब्रैडले ने बाद में डेटा हाइवे की अवधारणा को पेश किया, जो विशेष रूप से डिजिटल कंट्रोल सिस्टम के लिए डिज़ाइन किए गए शुरुआती कंप्यूटर नेटवर्क में से एक था! 1985 में, प्रमुख विनिर्माण कंपनी रॉकवेल इंटरनेशनल ने रॉकवेल के औद्योगिक स्वचालन प्रभाग का गठन करते हुए एलन-ब्रैडले का अधिग्रहण किया। आज, रॉकवेल और एलन-ब्रैडले ब्रांड लोगो नियंत्रण कैबिनेट हार्डवेयर और सॉफ्टवेयर के आंतरिक कामकाज में लगभग विनिमेय हैं।
एक अन्य महत्वपूर्ण मील का पत्थर 1990 में SLC500 PLC प्लेटफॉर्म का लॉन्च था, जो अपने पूर्ववर्ती, PLC -5 की तुलना में अधिक कॉम्पैक्ट और सस्ती थी। एसएलसी का अर्थ है छोटे लॉजिक कंट्रोलर। इस श्रृंखला का पहला उत्पाद एसएलसी 5/01 था, जो 1k से 4K की मेमोरी रेंज और 30 I/O स्लॉट को नियंत्रित करने की क्षमता से लैस था, जो उस समय प्रभावशाली था।
एसएलसी 5/02 और 5/03 मॉडल की शुरूआत के साथ, एलन-ब्रैडले ने DH485 डेटा हाईवे लॉन्च किया। RS -485 मानक के आधार पर, यह विशेष रूप से कारखाने के फर्श अनुप्रयोगों के लिए डिज़ाइन किया गया था। SLC 5/03 आम PLC सुविधाओं को पेश करने वाला पहला था, जैसे कि रन मोड और ऑनलाइन प्रोग्रामिंग। यह फर्मवेयर अपग्रेड का समर्थन करने वाला पहला उत्पाद भी था। लगातार मॉडल, एसएलसी 5/04, ने डीएच+के रूप में जाना जाने वाला डेटा राजमार्ग के एक बढ़ाया संस्करण को संदर्भित किया।
एसएलसी 5/05
एसएलसी 500 श्रृंखला का अंतिम मॉडल एसएलसी 5/05 है, जो ईथरनेट-आधारित संचार में सक्षम पहला एलन-ब्रैडली पीएलसी है। पिछले मॉडल से डीएच या डीएच+ पोर्ट को ईथरनेट पोर्ट के साथ बदल दिया गया है, अब 100 एमबीपीएस तक की ट्रांसमिशन गति प्राप्त कर रही है। SLC 5/05 तीन मेमोरी आकारों में उपलब्ध है: 16K, 32K और 64K। यह पीएलसी एसएलसी श्रृंखला में एकमात्र है जो आज भी एलन-ब्रैडले द्वारा समर्थित है।
चेसिस-आधारित प्लेटफॉर्म के नवीनतम प्रमुख हार्डवेयर संशोधन में, एलन-ब्रैडले ने कंट्रोलॉजिक्स ऑटोमेशन कंट्रोलर्स की एक नई श्रृंखला जारी की। अगले वर्षों में, विभिन्न परियोजनाओं के लिए विशिष्ट बाजार क्षेत्रों को लक्षित करने के लिए कॉम्पैक्टलॉगिक्स और माइक्रोलॉजिक्स श्रृंखला पेश की गई थी।
2। कंट्रोलरोगिक्स युग: 1756- l75 और स्केलेबल आर्किटेक्चर
कंट्रोलॉजिक्स पीएलसी लॉगिक्स प्लेटफॉर्म में पहली रिलीज थी। इन सामान्य-उद्देश्य नियंत्रकों में एक मॉड्यूलर और रैक-माउंटेड डिज़ाइन है, जो प्रोसेसर, बिजली की आपूर्ति, I/O, और संचार मॉड्यूल से बना है। इस श्रृंखला में जारी पहला नियंत्रक 1999 में 1756- L1 था, और यह कई पुनरावृत्तियों से गुजरा है। प्लेटफ़ॉर्म ने एसएलसी और पीएलसी -5 श्रृंखला को बदल दिया, जो तेजी से स्कैन समय और उच्च भंडारण क्षमता जैसे महत्वपूर्ण लाभ प्रदान करता है।

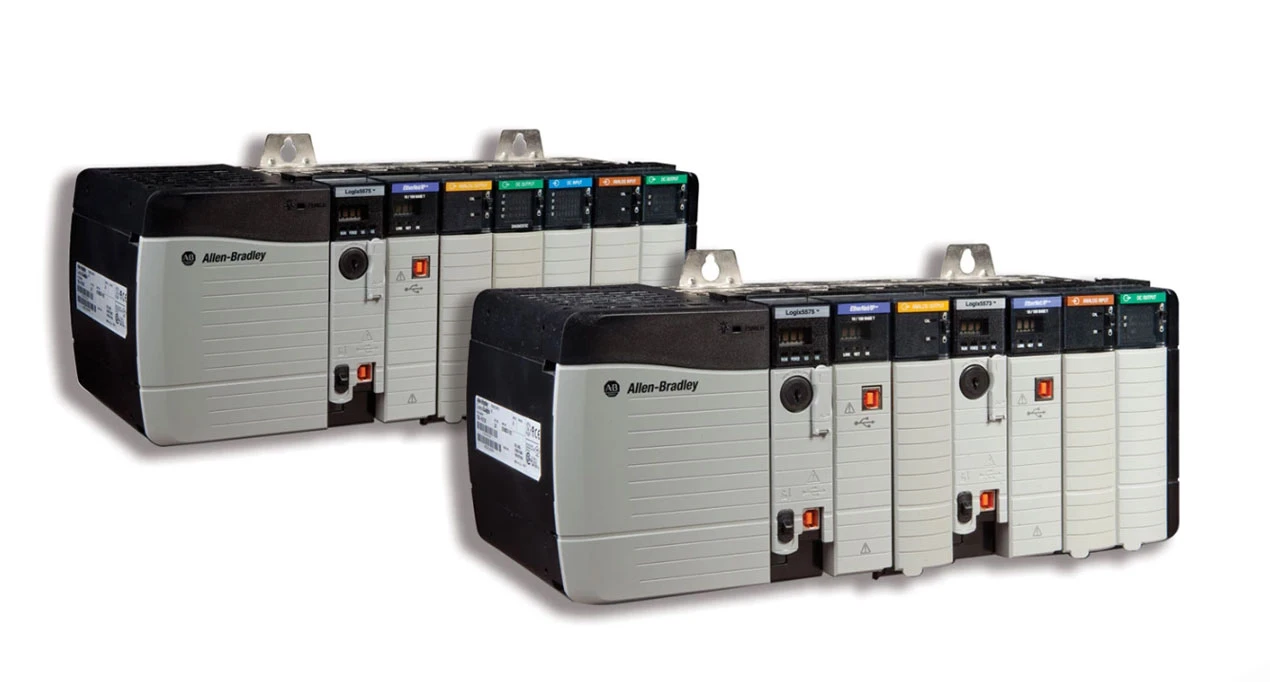

कंट्रोलोगिक्स
2003 में 1756- L75 कंट्रोलॉजिक्स की रिलीज़ ने स्वचालन प्रौद्योगिकी में एक छलांग को चिह्नित किया, जो उद्योग बेंचमार्क की स्थापना करता है:
- प्रसंस्करण शक्ति:4 एमबी उपयोगकर्ता मेमोरी, 1756- एमवीआई मॉड्यूल के माध्यम से विस्तार योग्य।
- नेटवर्क एकीकरण:कंट्रोलनेट (5 एमबीपीएस), ईथरनेट/आईपी (100 एमबीपीएस), और डिवाइसेनेट (500 केबीपीएस) के लिए देशी समर्थन, एचएमआई और विज़न सिस्टम के सहज एकीकरण को सक्षम करता है।
वास्तविक दुनिया के अनुप्रयोग:
- तेल और गैस:बीपी व्हिटिंग रिफाइनरी ने एक सुरक्षा इंस्ट्रूमेंटेड सिस्टम (एसआईएल 3 प्रमाणित) का निर्माण करने के लिए 1756- l75 का उपयोग किया, जो 12, 000 i/o अंक की निगरानी करता है, जिसमें दबाव सेंसर और आपातकालीन शट-ऑफ वाल्व शामिल हैं।
- फार्मास्यूटिकल्स:Pfizer वैक्सीन उत्पादन लाइन S88 बैच नियंत्रण मॉड्यूल के साथ 1756- L75 को नियोजित करती है, उत्पादन चक्र समय को 18%तक कम करती है।
- प्रदर्शन तुलना:2005 में स्वतंत्र परीक्षणों से पता चला कि 1756- L75 बैकप्लेन थ्रूपुट (256 kb/s) मल्टी-एक्सिस मोशन कंट्रोल कार्यों में 22% से सीमेंस s 7-400 को बेहतर बना दिया।
3.Micrologyix PLC Micro800 श्रृंखला: SME के लिए एक लचीला विकल्प
1994 में, एलन-ब्रैडले ने माइक्रोलॉजिक्स श्रृंखला, एक कॉम्पैक्ट और लागत प्रभावी उत्पाद लाइन लॉन्च की। ये छोटे नियंत्रक अंतर्निहित प्रोसेसर, बिजली की आपूर्ति, और I/O के साथ विशेष रूप से छोटे अनुप्रयोगों के लिए डिज़ाइन किए गए हैं, कुछ मॉडल एम्बेडेड और विस्तार I/O दोनों का समर्थन करते हैं। 1000 से 1500 के कई मॉडल बंद कर दिए गए हैं, लेकिन अभी भी व्यापक रूप से उपयोग किए जाते हैं।
माइक्रो 800
माइक्रो श्रृंखला का नवीनतम संशोधन माइक्रो 800 श्रृंखला है, जो 2014 में शुरू हुई थी। इसमें कई समान डिज़ाइन विचार शामिल हैं, जैसे कि ऊपर और नीचे एम्बेडेड I/O टर्मिनल, साथ ही साथ USB और ईथरनेट जैसे एकीकृत संचार चैनल। Micro800 श्रृंखला में अतिरिक्त मॉड्यूल के लिए फ्रंट कनेक्शन भी शामिल हैं, कार्यक्षमता बढ़ाते हैं।
1763- L16AWA micro800:
डिज़ाइन अवधारणा:I/O (10 Di/6 DO), USB प्रोग्रामिंग पोर्ट, और CCW सॉफ़्टवेयर के साथ संगत के 16 अंकों से लैस लागत-प्रभावी PLC।
केस स्टडी:अमेरिकी मिडवेस्ट में एक पैकेजिंग मशीनरी निर्माता ने एक सीमेंस एस 7-1200 को 1763-} L16AWA के साथ बदल दिया, कम लाइसेंसिंग शुल्क और सरलीकृत वायरिंग के कारण कुल स्वामित्व लागत (TCO) को 15% तक कम कर दिया।
4.रॉकवेल ऑटोमेशन एकीकरण: IoT और उद्योग 4। 0 परिवर्तन
1985 में रॉकवेल इंटरनेशनल में एकीकृत होने के बाद, एलन-ब्रैडले पीएलसी फैक्ट्री टॉककोसिस्टम का एक मुख्य घटक बन गया:
IoT एकीकरण:
1756- L75 फर्मवेयर V32:Microsoft Azure IoT हब के लिए वास्तविक समय डेटा स्ट्रीमिंग के लिए MQTT प्रोटोकॉल का समर्थन करता है, जो भविष्य कहनेवाला रखरखाव को सक्षम करता है।
PTC thingworx के साथ सहयोग:एक सामान्य मिल्स फूड प्लांट में, 1763- L16AWA ने मोटर कंपन डेटा की निगरानी की, अप्रत्याशित डाउनटाइम को 35%तक कम कर दिया।
साइबर सुरक्षा:1763- L16AWA में 2021 यूएस डिपार्टमेंट ऑफ एनर्जी टेस्ट में 99.6% रैंसमवेयर हमलों को रोकते हुए, कंट्रोलर-एचएमआई संचार को एन्क्रिप्ट करने के लिए CIP सुरक्षा प्रोटोकॉल की सुविधा है।
5। रखरखाव और जीवन प्रबंधन की चुनौतियां
विरासत प्रणाली दुविधा:
माइग्रेशन टूल्स: रॉकवेल का स्टूडियो 5000 लॉगिक्स ट्रांसलेटर पीएलसी -5 के 80% को ऑटोमैट करता है 1756- L75 के लिए कोड रूपांतरण, लेकिन उपयोगकर्ता प्रतिक्रिया AOIS (एड-ऑन निर्देशों) के साथ संगतता समस्याओं को इंगित करती है।
स्पेयर पार्ट्स रणनीति:
2018 में 1761- L32BWA के बंद होने के बाद, Refurbishers मूल निर्माता की तुलना में कम कीमतों पर भागों पर एक साल की वारंटी प्रदान करते हैं।
5069- l306er 1763- l16awa की जगह लेता है, ईथरनेट बैंडविड्थ को 100 mbps से 1 gbps से अपग्रेड करता है, जिसमें डुअल-पोर्ट स्विचिंग सपोर्ट है।
उपयोगकर्ता मामला:एक कनाडाई ऑटोमोटिव आपूर्तिकर्ता ने रॉकवेल की जीवनचक्र सेवाओं के माध्यम से 7 साल तक 1756- L75 के जीवनकाल को बढ़ाया, थर्ड-पार्टी I/O मॉड्यूल के साथ फर्मवेयर अपग्रेड का संयोजन किया।
