आज की तेज-तर्रार औद्योगिक दुनिया में, स्वचालन कारखानों और उत्पादन लाइनों को सुचारू रूप से चलाने के लिए महत्वपूर्ण है। जैसे -जैसे उद्योग होशियार विनिर्माण और उद्योग 4.0 की ओर बढ़ते हैं, मशीनों और नियंत्रण प्रणालियों के बीच विश्वसनीय संचार की आवश्यकता कभी भी अधिक नहीं रही है। कई स्वचालन प्रणालियों के दिल में इंटरफ़ेस मॉड्यूल हैं जो विभिन्न भागों को मूल रूप से संवाद करने में मदद करते हैं। Simatic et 200sp IM155-6 PN इंटरफ़ेस मॉड्यूल (6ES7155-6AU00-0DN0) ऐसा ही एक महत्वपूर्ण टुकड़ा है। यह मार्गदर्शिका आपको इस मॉड्यूल के बारे में जानने की जरूरत है कि यह कैसे काम करता है, यह क्या विशेष बनाता है, और इसका उपयोग कहां किया जाता है। चाहे आप औद्योगिक स्वचालन के लिए नए हों या केवल सिमेटिक एट 200SP सिस्टम के बारे में अधिक जानना चाहते हों, इस गाइड ने आपको कवर किया है।
Simatic et 200sp IM155-6 PN इंटरफ़ेस मॉड्यूल क्या है?

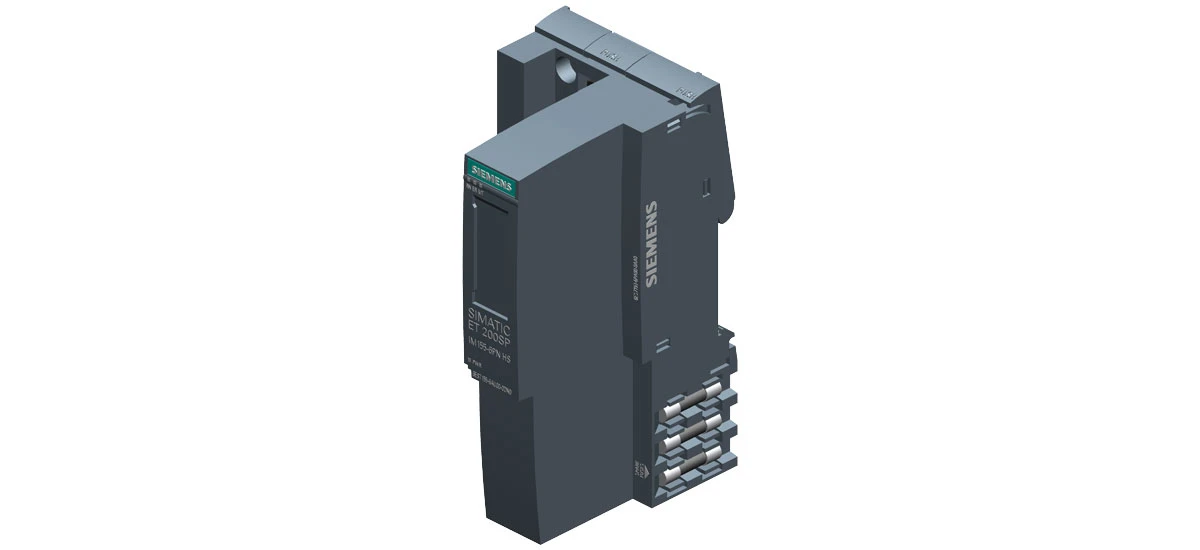

SIMATIC ET 200SP IM155-6 PN इंटरफ़ेस मॉड्यूल (6ES7155-6AU00-0DN0) सिमेटिक ET 200SP सिस्टम का एक महत्वपूर्ण हिस्सा है, जो एक मॉड्यूलर वितरित I/O सिस्टम है जो लचीले औद्योगिक स्वचालन के लिए डिज़ाइन किया गया है। यह औद्योगिक स्वचालन सेटअप में एक पुल की तरह काम करता है, क्षेत्र उपकरणों और मुख्य नियंत्रण प्रणाली के बीच केंद्रीय कनेक्शन बिंदु के रूप में सेवा करता है। यदि आप एक कारखाने के स्वचालन प्रणाली को एक बड़ी टीम के रूप में सोचते हैं, तो यह मॉड्यूल वह है जो विभिन्न टीम के सदस्यों को एक दूसरे से एक-दूसरे से बात करने में मदद करता है, जो कि उत्पादन लाइन पर सेंट्रल पीएलसी (प्रोग्रामेबल लॉजिक कंट्रोलर) तक एक-दूसरे से सेंसर से बात करता है।
विशेष रूप से, यह सिमेटिक ईटी 200SP सिस्टम के वितरित I/O मॉड्यूल को एक उच्च-स्तरीय नियंत्रण प्रणाली से जोड़ता है, जिससे सुनिश्चित जानकारी दोनों दिशाओं में सुचारू रूप से बहती है। Simatic et 200sp प्रणाली अपने लचीलेपन और दक्षता के लिए जाना जाता है, और IM155-6 PN मॉड्यूल एक बड़ा कारण है। यह कठिन औद्योगिक वातावरण में अच्छी तरह से काम करने के लिए डिज़ाइन किया गया है, इसलिए यह धूल, कंपन और तापमान में बदलाव जैसी चीजों को संभाल सकता है। चाहे वह कार फैक्ट्री, फूड प्रोसेसिंग प्लांट, या पैकेजिंग सुविधा में हो, सिमेटिक ईटी 200SP IM155-6 PN मॉड्यूल स्वचालन प्रणाली को बिना किसी रुकावट के चलाने में महत्वपूर्ण भूमिका निभाता है।
Simatic et 200sp IM155-6 PN इंटरफ़ेस मॉड्यूल का कार्य
डेटा संचार
Simatic et 200sp IM155-6 PN इंटरफ़ेस मॉड्यूल का मुख्य कार्य तेज और विश्वसनीय डेटा संचार को सक्षम करना है। यह Simatic et 200sp के I/O मॉड्यूल और मुख्य नियंत्रण प्रणाली के बीच डेटा भेजने और प्राप्त करने के लिए एक लोकप्रिय औद्योगिक ईथरनेट मानक, एक लोकप्रिय औद्योगिक ईथरनेट मानक का उपयोग करता है। PROFINET उद्योग में इष्ट है क्योंकि यह वास्तविक समय के डेटा हस्तांतरण के लिए अनुमति देता है, जो समय-संवेदनशील प्रक्रियाओं के लिए महत्वपूर्ण है।
इसका मतलब है कि सेंसर जो तापमान, दबाव, या गति जैसी चीजों का पता लगाते हैं, वे अपने डेटा को मॉड्यूल के माध्यम से मिलीसेकंड में नियंत्रक को भेज सकते हैं। बदले में, नियंत्रक मॉड्यूल के माध्यम से कमांड वापस भेज सकता है, जैसे कि मोटर्स, वाल्व या रोबोट आर्म्स जैसे एक्ट्यूएटर्स को। उदाहरण के लिए, एक बॉटलिंग प्लांट में, सेंसर यह जांच सकते हैं कि एक बोतल सही स्थिति में है या नहीं और यदि यह सही स्तर तक भरा है। इन सेंसर से डेटा सिमेटिक ईटी 200SP IM155-6 PN मॉड्यूल के माध्यम से नियंत्रक के माध्यम से जाता है। नियंत्रक तब तय करता है कि क्या बोतल को कैप किया जाना चाहिए, लेबल किया जाना चाहिए, या अस्वीकार किया जाना चाहिए, और उस कमांड को मॉड्यूल के माध्यम से प्रासंगिक मशीनों पर वापस भेजता है।
तंत्र एकीकरण
एक अन्य प्रमुख फ़ंक्शन सिस्टम इंटीग्रेशन है। मॉड्यूल सिमेटिक एट 200SP सिस्टम के सभी हिस्सों को एक साथ एक सामंजस्यपूर्ण इकाई के रूप में एक साथ काम करने में मदद करता है। यह विभिन्न प्रकार के I/O मॉड्यूल को कनेक्ट कर सकता है, जैसे कि डिजिटल इनपुट/आउटपुट मॉड्यूल (प्रकाश या स्विच जैसे ऑन/ऑफ सिग्नल के लिए), एनालॉग इनपुट/आउटपुट मॉड्यूल (तापमान या प्रवाह दर जैसे निरंतर संकेतों के लिए), और विशेष फ़ंक्शन मॉड्यूल (जैसे कि आपातकालीन स्टॉप के लिए उत्पादन संख्या या सुरक्षा मॉड्यूल के लिए काउंटर)।
यह एकीकरण एक कस्टम ऑटोमेशन सिस्टम का निर्माण करना आसान बनाता है जो किसी कारखाने की विशिष्ट आवश्यकताओं को पूरा करता है। उदाहरण के लिए, इलेक्ट्रॉनिक भागों बनाने वाले एक कारखाने को कन्वेयर बेल्ट को नियंत्रित करने के लिए वोल्टेज स्तर और डिजिटल मॉड्यूल की निगरानी के लिए एनालॉग मॉड्यूल की आवश्यकता हो सकती है। Simatic et 200sp IM155-6 PN मॉड्यूल इन सभी को एक साथ जोड़ता है। यदि किसी कारखाने को अधिक सेंसर या एक्ट्यूएटर्स को बाद में एक नए क्वालिटी कंट्रोल कैमरा में अपग्रेड करने की आवश्यकता होती है, तो मॉड्यूल नए I/O मॉड्यूल को बिना किसी परेशानी के संभाल सकता है। इससे सिस्टम का विस्तार करना आसान हो जाता है, जो बढ़ते व्यवसायों के लिए बहुत अच्छा है।
Simatic et 200sp IM155-6 PN इंटरफ़ेस मॉड्यूल की विशेषताएं
उच्च विश्वसनीयता
Simatic et 200sp IM155-6 PN मॉड्यूल की शीर्ष विशेषताओं में से एक इसकी उच्च विश्वसनीयता है। यह कठोर औद्योगिक परिस्थितियों में रहने के लिए बनाया गया है, जो आवश्यक है क्योंकि यहां तक कि एक छोटा ब्रेकडाउन एक पूरी उत्पादन लाइन को रोक सकता है। यह -25 डिग्री से लेकर +60 डिग्री तक के तापमान में काम कर सकता है, जिसका अर्थ है कि यह दोनों बहुत ठंडे वातावरण (जैसे जमे हुए भोजन के गोदामों) और बहुत गर्म वाले (जैसे औद्योगिक ओवन के पास) को संभाल सकता है।
यह विद्युत शोर के लिए भी प्रतिरोधी है, जो कि बहुत सारी बड़ी मशीनों के साथ कारखानों में आम है जो विद्युत चुम्बकीय हस्तक्षेप बनाते हैं। इसके अतिरिक्त, यह एक सुरक्षात्मक आवरण के साथ एक मजबूत डिजाइन है जो इसे धूल और मामूली प्रभावों से ढालता है। यह विश्वसनीयता यह सुनिश्चित करती है कि स्वचालन प्रणाली अप्रत्याशित रूप से काम करना बंद नहीं करती है, जो अनियोजित डाउनटाइम को कम करके समय और धन की बचत करता है।
आसान स्थापना और रखरखाव
Simatic et 200sp IM155-6 PN मॉड्यूल को आसान स्थापना के लिए डिज़ाइन किया गया है, जो तकनीशियनों के लिए समय बचाता है। यह मानक सिमेटिक एट 200sp बढ़ते रेल में फिट बैठता है, और आपको कनेक्शन को सुरक्षित करने के लिए एक पेचकश को सेट करने के लिए विशेष उपकरणों की आवश्यकता नहीं है। कनेक्टर्स को रंग-कोडित और लेबल किया जाता है, जिससे बिजली की आपूर्ति और भ्रम के बिना प्रोफेसिनेट केबल को प्लग करना आसान हो जाता है। यहां तक कि जो लोग विशेषज्ञ नहीं हैं, वे इसे थोड़े से प्रशिक्षण के साथ स्थापित कर सकते हैं।
जब रखरखाव की बात आती है, तो मॉड्यूल में अंतर्निहित नैदानिक विशेषताएं होती हैं जो एक बड़ी मदद होती है। इसका मतलब है कि अगर कुछ गलत हो जाता है जैसे कि टूटे हुए सेंसर वायर या पावर इश्यू-द मॉड्यूल कंट्रोल सिस्टम को एक विस्तृत संदेश भेज सकता है, तो ऑपरेटरों को यह बताने के लिए कि समस्या क्या है और यह कहां स्थित है। उदाहरण के लिए, यदि दबाव सेंसर का कनेक्शन ढीला है, तो मॉड्यूल ऑपरेटर को "I/O मॉड्यूल 3, चैनल 2" की जांच करने के लिए सचेत कर सकता है। यह फैक्ट्री को सुचारू रूप से चलाने के लिए मुद्दों को खोजने और ठीक करने में लगने वाले समय को कम करता है।
FLEXIBILITY
Simatic et 200sp IM155-6 PN मॉड्यूल बहुत लचीला है, जिससे यह कई अलग-अलग प्रकार के कारखानों के लिए उपयुक्त है। यह विभिन्न प्रकार के नियंत्रण प्रणालियों के साथ काम कर सकता है, न कि अन्य ब्रांडों या यहां तक कि SCADA (पर्यवेक्षी नियंत्रण और डेटा अधिग्रहण) प्रणालियों से केवल सीमेंस जैसे पीएलसी। यह उन कारखानों के लिए एक अच्छा विकल्प बनाता है जिनमें विभिन्न निर्माताओं से उपकरणों का मिश्रण होता है।
यह अलग-अलग डेटा ट्रांसफर दरों का भी समर्थन करता है, इसलिए यह तेजी से बढ़ने वाली उत्पादन लाइनों (जैसे पेय बॉटलिंग में, जहां सैकड़ों बोतलें प्रति मिनट चलती हैं) या धीमी, अधिक सटीक लाइनें (जैसे इलेक्ट्रॉनिक्स असेंबली में) की जरूरतों के साथ रख सकती हैं। इसके लचीलेपन का एक और हिस्सा यह है कि इसका उपयोग छोटे और बड़े स्वचालन प्रणालियों दोनों में किया जा सकता है। चाहे किसी कारखाने में कुछ मशीनें हों (जैसे कि एक छोटी बेकरी) या सैकड़ों (एक बड़े कार प्लांट की तरह), मॉड्यूल आवश्यकतानुसार अधिक I/O मॉड्यूल जोड़कर सिस्टम के आकार के अनुकूल हो सकता है।
Simatic et 200sp IM155-6 PN इंटरफ़ेस मॉड्यूल के अनुप्रयोग
विनिर्माण उद्योग
विनिर्माण उद्योग में, सिमेटिक ईटी 200SP IM155-6 पीएन मॉड्यूल का उपयोग व्यापक रूप से उत्पादन लाइनों को कुशल रखने के लिए किया जाता है। उदाहरण के लिए, कार कारखाने, कारों को इकट्ठा करने वाले रोबोटों को नियंत्रित करने के लिए इसका उपयोग करें। मॉड्यूल उन सेंसर को जोड़ता है जो जांचते हैं कि क्या भागों (जैसे बोल्ट या पैनल) रोबोट के नियंत्रकों के लिए सही जगह पर हैं, यह सुनिश्चित करते हैं कि रोबोट वेल्ड, ड्रिल, या भागों को सटीक रूप से जकड़ें। यह कन्वेयर बेल्ट को नियंत्रित करने में भी मदद करता है जो कारखाने के चारों ओर कार भागों को स्थानांतरित करता है, यह सुनिश्चित करता है कि वे सही समय पर सही रोबोट में जाएं।
इलेक्ट्रॉनिक्स निर्माण में, इसका उपयोग उन मशीनों की निगरानी और नियंत्रण करने के लिए किया जाता है जो सर्किट बोर्डों पर छोटे घटकों को रखते हैं। मॉड्यूल यह सुनिश्चित करता है कि घटक संरेखण की जाँच करने वाले सेंसर नियंत्रक को जल्दी से डेटा भेजें, जो गलतियों से बचने के लिए मशीन की स्थिति को समायोजित करता है। यह सटीकता उच्च गुणवत्ता वाले इलेक्ट्रॉनिक्स बनाने के लिए महत्वपूर्ण है।
खाद्य और पेय उद्योग
खाद्य और पेय उद्योग में स्वच्छता और सुरक्षा के लिए सख्त आवश्यकताएं हैं, और सिमेटिक ईटी 200sp IM155-6 पीएन मॉड्यूल इन जरूरतों को पूरा करता है। यह उन मशीनों को नियंत्रित करने के लिए प्रसंस्करण संयंत्रों में उपयोग किया जाता है जो सामग्री को मिलाते हैं, बोतलों को भरते हैं, और भोजन पैकेज करते हैं। उदाहरण के लिए, एक डेयरी कारखाने में, यह सेंसर को जोड़ता है जो पाश्चराइजेशन के दौरान दूध के तापमान को मापता है, यह सुनिश्चित करता है कि दूध बैक्टीरिया को मारने के लिए आवश्यक सटीक तापमान तक गर्म हो।
मॉड्यूल की विश्वसनीयता यहां महत्वपूर्ण है क्योंकि उत्पादन में कोई भी पड़ाव भोजन को खराब कर सकता है, जो महंगा और असुरक्षित है। इसका आसान रखरखाव भी उत्पादन लाइन को चलाने में मदद करता है-टेकनिकियन पूरी लाइन को बंद करने की आवश्यकता के बिना मुद्दों को जल्दी से ठीक कर सकते हैं, जो समय सीमा को पूरा करने के लिए महत्वपूर्ण है, विशेष रूप से खराब सामानों के साथ।
पैकेजिंग उद्योग
पैकेजिंग उद्योग में, गति और सटीकता ग्राहक की मांगों को पूरा करने के लिए महत्वपूर्ण है, और सिमेटिक ईटी 200SP IM155-6 PN मॉड्यूल दोनों को वितरित करता है। इसका उपयोग पैकेजिंग मशीनों को नियंत्रित करने के लिए किया जाता है जो उत्पादों को लपेटते हैं, उन्हें बक्से में डालते हैं, और उन्हें लेबल करते हैं। उदाहरण के लिए, एक कैंडी कारखाने में, यह सेंसर को जोड़ता है जो मशीन के नियंत्रक के लिए प्रत्येक कैंडी के आकार और आकार की जांच करते हैं, यह सुनिश्चित करते हैं कि प्रत्येक टुकड़ा कसकर लपेटा जाता है और सही ढंग से लेबल किया जाता है।
फास्ट डेटा ट्रांसफर को संभालने की मॉड्यूल की क्षमता यह सुनिश्चित करती है कि पैकेजिंग लाइन उत्पादन लाइन की गति के साथ बनाए रखती है। यदि एक कैंडी उस मिसेपेन के माध्यम से आती है, तो सेंसर मिलीसेकंड में मॉड्यूल के माध्यम से नियंत्रक को डेटा भेजता है, और कंट्रोलर पैक किए जाने से पहले कैंडी को तुरंत अस्वीकार कर सकता है। यह उत्पाद की गुणवत्ता बनाए रखने में मदद करता है और कचरे को कम करता है।
Simatic et 200sp IM155-6 PN स्थापना गाइड मूल बातें
यदि आप Simatic et 200sp IM155-6 PN मॉड्यूल को स्थापित करना चाहते हैं, तो यहां कुछ बुनियादी कदम हैं। सबसे पहले, सुनिश्चित करें कि बढ़ते रेल को मॉड्यूल को ढीला करने से कंपन को रोकने के लिए एक स्थिर सतह (एक नियंत्रण कैबिनेट की दीवार की तरह) के लिए ठीक से तय किया गया है। फिर, रेल पर मॉड्यूल को स्लाइड करें जब तक कि यह स्थान में क्लिक न हो जाए, यह सुनिश्चित करता है कि यह सुरक्षित रूप से संलग्न हो।
अगला, लेबल पावर टर्मिनल का उपयोग करके 24 वी डीसी बिजली की आपूर्ति को मॉड्यूल से कनेक्ट करें; शॉर्ट सर्किट से बचने के लिए सकारात्मक और नकारात्मक तारों को दोबारा जांचें। उसके बाद, इसे नियंत्रण प्रणाली से कनेक्ट करने के लिए PROFINET केबल में प्लग करें-यह केबल में आमतौर पर औद्योगिक परिस्थितियों का सामना करने के लिए एक बीहड़ डिज़ाइन होता है। अंत में, I/O मॉड्यूल को इंटरफ़ेस मॉड्यूल के दाईं ओर संलग्न करें, यह सुनिश्चित करें कि प्रत्येक मॉड्यूल जगह में क्लिक करता है और कनेक्टर्स पूरी तरह से डाला जाता है। विस्तृत निर्देशों के लिए उपयोगकर्ता मैनुअल का पालन करना याद रखें, जिसमें आपके सिस्टम की जरूरतों से मेल खाने के लिए सॉफ़्टवेयर में मॉड्यूल (सीमेंस टीआईए पोर्टल की तरह) को कैसे सेट किया जाए।
Simatic et 200sp IM155-6 PN कैसे काम करता है?
Simatic et 200sp IM155-6 PN एक अनुवादक और क्षेत्र उपकरणों और नियंत्रण प्रणाली के बीच एक दूत के रूप में कार्य करके काम करता है। यहां एक चरण-दर-चरण ब्रेकडाउन है: जब एक I/O मॉड्यूल, एक तापमान सेंसर की तरह, डेटा एकत्र करता है (कहते हैं, एक ओवन में 80 डिग्री), यह उस डेटा को एक विद्युत संकेत के रूप में इंटरफ़ेस मॉड्यूल को भेजता है। इंटरफ़ेस मॉड्यूल तब इस सिग्नल को एक डिजिटल प्रारूप में परिवर्तित करता है जिसे नियंत्रण प्रणाली समझ सकती है (जैसे कि एक संख्यात्मक मान: 80)।
इसके बाद यह डिजिटल डेटा प्रोफेसिनेट नेटवर्क पर कंट्रोलर को भेजता है, जो इसे संसाधित करता है, उदाहरण के लिए, यह जाँचता है कि क्या 80 डिग्री बेकिंग के लिए सही तापमान है। जब नियंत्रण प्रणाली तापमान को समायोजित करने का फैसला करती है (जैसे इसे 75 डिग्री तक कम करना), तो यह एक डिजिटल कमांड वापस इंटरफ़ेस मॉड्यूल को भेजता है। मॉड्यूल इस कमांड को एक विद्युत संकेत में परिवर्तित करता है कि I/O मॉड्यूल (ओवन के हीटर से जुड़ा हुआ) समझ सकता है, इसे शक्ति को कम करने के लिए कह सकता है। यह आगे-पीछे संचार बहुत जल्दी-आमतौर पर मिलीसेकंड में होता है-इसलिए सिस्टम वास्तविक समय में प्रतिक्रिया करता है, जो प्रक्रियाओं को स्थिर रखने के लिए आवश्यक है।
Simatic et 200sp IM155-6 PN तकनीकी विनिर्देश
Simatic et 200sp IM155-6 PN में कुछ महत्वपूर्ण तकनीकी चश्मा हैं जो इसे औद्योगिक उपयोग के लिए उपयुक्त बनाते हैं। इसमें 10/100 MBIT/S की डेटा ट्रांसफर दर के साथ एक PROFINET इंटरफ़ेस है, जो वास्तविक समय के नियंत्रण सहित अधिकांश औद्योगिक अनुप्रयोगों के लिए पर्याप्त है। यह 64 I/O मॉड्यूल तक संभाल सकता है, इसलिए यह कई सेंसर और एक्ट्यूएटर्स के साथ बड़ी प्रणालियों का समर्थन कर सकता है।
मॉड्यूल 24 वी डीसी बिजली की आपूर्ति (औद्योगिक सेटअप के लिए विशिष्ट) पर संचालित होता है और इसमें लगभग 3 डब्ल्यू की बिजली की खपत कम होती है, जो ऊर्जा को बचाने में मदद करती है। इसके आयाम कॉम्पैक्ट (लगभग 30 मिमी चौड़ा, 100 मिमी लंबा और 120 मिमी गहरा) हैं, जिससे नियंत्रण अलमारियाँ में तंग स्थानों में फिट होना आसान हो जाता है। इसमें IP20 की सुरक्षा रेटिंग भी है, जिसका अर्थ है कि यह धूल और स्पर्श से सुरक्षित है, जो नियंत्रण कैबिनेट-माउंटेड उपकरणों के लिए मानक है। इसके अतिरिक्त, यह मॉड्यूल और चैनल स्तर पर नैदानिक कार्यों का समर्थन करता है, जिससे तकनीशियन जल्दी से मुद्दों की पहचान करते हैं।
Simatic et 200sp IM155-6 PN समस्या निवारण युक्तियाँ
यदि आपको Simatic et 200sp IM155-6 PN मॉड्यूल के साथ समस्याएं हैं, तो यहां कुछ सुझाव दिए गए हैं। सबसे पहले, यह सुनिश्चित करने के लिए बिजली की आपूर्ति की जांच करें कि यह सही तरीके से काम कर रहा है। यदि शक्ति बंद है, तो मॉड्यूल काम नहीं करेगा। अगला, PROFINET केबल कनेक्शन की जाँच करें। ढीले कनेक्शन संचार मुद्दों का कारण बन सकते हैं। यदि मॉड्यूल में लाल त्रुटि प्रकाश है, तो यह पता लगाने के लिए कि क्या गलत है, नियंत्रण प्रणाली में नैदानिक डेटा की जांच करें। कभी -कभी, मॉड्यूल को पुनरारंभ करने से छोटी समस्याओं को ठीक किया जा सकता है। यदि आप निश्चित नहीं हैं, तो उपयोगकर्ता मैनुअल देखें या तकनीकी सहायता से संपर्क करें।
निष्कर्ष
Simatic et 200sp IM155-6 PN इंटरफ़ेस मॉड्यूल (6ईएस7155-6एयू00-0डीएन0) औद्योगिक स्वचालन में एक महत्वपूर्ण घटक है। डेटा संचार को सुविधाजनक बनाने, विभिन्न सिस्टम भागों को एकीकृत करने और कठिन वातावरण में मज़बूती से काम करने की इसकी क्षमता कई उद्योगों के लिए एक बढ़िया विकल्प बनाती है। चाहे विनिर्माण, खाद्य प्रसंस्करण, या पैकेजिंग में, यह मॉड्यूल स्वचालन प्रणालियों को सुचारू रूप से चलाने में मदद करता है। आसान स्थापना, लचीले उपयोग और सहायक नैदानिक सुविधाओं के साथ, यह कोई आश्चर्य नहीं है कि Simatic ET 200SP IM155-6 PN मॉड्यूल औद्योगिक स्वचालन सेटअप के लिए एक लोकप्रिय विकल्प है।
