सिमेटिक डीपी इलेक्ट्रॉनिक मॉड्यूल के साथ सामान्य मुद्दों का निवारण

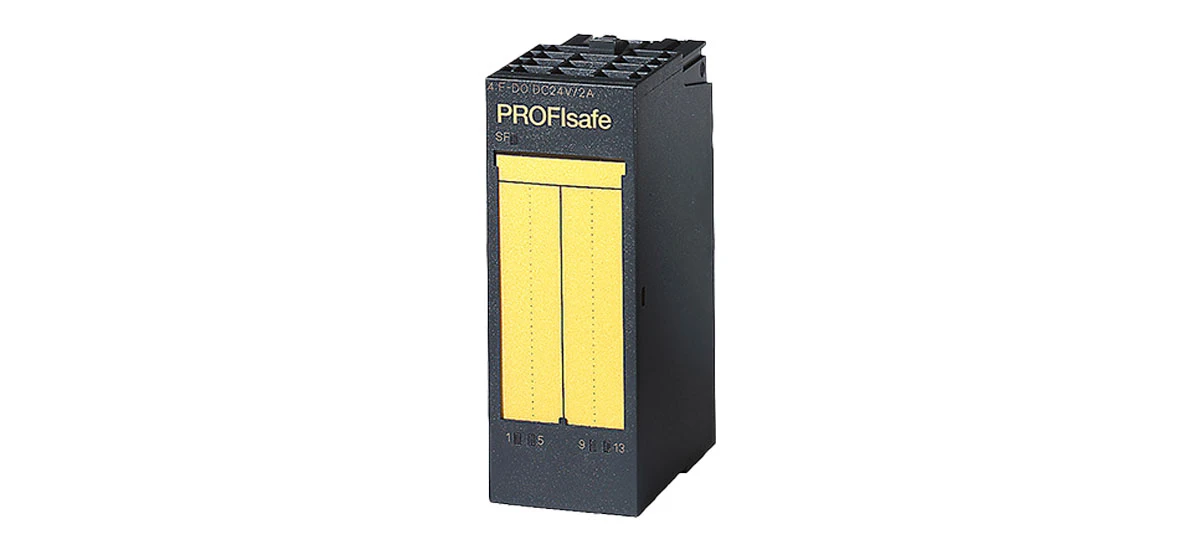

सिमेटिक डीपी इलेक्ट्रॉनिक मॉड्यूल औद्योगिक स्वचालन के लिए आवश्यक हैं - वे नियंत्रकों के बीच "डेटा ब्रिज" के रूप में कार्य करते हैं (जैसे कि सिमेटिक S7 - 300/S7-400 PLC) और फील्ड डिवाइस जैसे सेंसर, मोटर्स और वाल्व। आप उन्हें कार असेंबली लाइनों, खाद्य पैकेजिंग संयंत्रों और जल उपचार सुविधाओं में पाएंगे, जहां चिकनी डेटा प्रवाह उत्पादन को ट्रैक पर रखता है। यहां तक ​​कि नियमित देखभाल के साथ, एक सिमेटिक डीपी इलेक्ट्रॉनिक मॉड्यूल सिस्टम अपडेट या डस्टी फैक्ट्रियों में ओवरहीटिंग के बाद समय-समय पर फर्मवेयर ग्लिच के साथ नई समस्याओं का सामना कर सकता है। यह ब्लॉग इन मुद्दों को ठीक करने के लिए समस्याओं का निवारण करता है, इसलिए आपका सिमेटिक डीपी इलेक्ट्रॉनिक मॉड्यूल दिन के बाद दिन मज़बूती से चलता है।

सिमेटिक डीपी इलेक्ट्रॉनिक मॉड्यूल में फर्मवेयर अपडेट मुद्दे

पुराने फर्मवेयर अक्सर एक सिमेटिक डीपी इलेक्ट्रॉनिक मॉड्यूल में ग्लिच का कारण बनता है, जैसे धीमी गति से डेटा ट्रांसफर (जैसे, 2 - 3 सेकंड ले रहा है कि 0.5 सेकंड के बजाय सेंसर डेटा भेजने के लिए) या नए नियंत्रकों के साथ संगतता त्रुटियां। कई उपयोगकर्ता पूछते हैं, "एक सिमेटिक डीपी इलेक्ट्रॉनिक मॉड्यूल फर्मवेयर अपडेट गाइड क्या है?" गलतियों के बिना फर्मवेयर को अपडेट करने के लिए इन विस्तृत चरणों का पालन करें, हमने सामान्य नुकसान से बचने के लिए युक्तियां जोड़ी हैं।

चरण 1 - सही उपकरण तैयार करें

सबसे पहले, सीमेंस का आधिकारिक सॉफ्टवेयर प्राप्त करें: सिमेटिक मैनेजर (संस्करण 5.6 या बाद में) या टीआईए पोर्टल (V17/V18 अधिकांश मॉड्यूल के लिए सबसे अच्छा काम)। आप उन्हें सीमेंस सपोर्ट वेबसाइट से मुफ्त में डाउनलोड कर सकते हैं ("सपोर्ट"> "डाउनलोड सेंटर"> "ऑटोमेशन"> "सिमेटिक सॉफ्टवेयर" पर जाएं)। ये उपकरण एक सिमेटिक डीपी इलेक्ट्रॉनिक मॉड्यूल के फर्मवेयर - को अपडेट करने के लिए सुरक्षित हैं, जो कभी भी तीसरे - पार्टी सॉफ्टवेयर का उपयोग नहीं करते हैं, क्योंकि यह मॉड्यूल को भ्रष्ट कर सकता है। इसके बाद, अपने कंप्यूटर को सिमेटिक डीपी इलेक्ट्रॉनिक मॉड्यूल से एक संगत प्रोफिबस डीपी केबल (जैसे, मॉडल 6xv1830 - 0EH10 के साथ कनेक्ट करें, जो अधिकांश सिमेटिक डीपी मॉड्यूल के लिए काम करता है)। सुनिश्चित करें कि केबल कम से कम 1.5 मीटर लंबी है-यह आपको कनेक्शन को ढीला किए बिना काम करने के लिए जगह देता है।

चरण 2 - बैकअप फर्मवेयर और डेटा

अपडेट करने से पहले, हमेशा अपने सिमेटिक डीपी इलेक्ट्रॉनिक मॉड्यूल के पुराने फर्मवेयर को बैकअप लें - यह आपका "सुरक्षा जाल" है यदि अपडेट विफल हो जाता है। सिमेटिक मैनेजर में, "मॉड्यूल"> "बैकअप फर्मवेयर" पर जाएं, फिर फ़ाइल को अपने कंप्यूटर पर एक स्पष्ट नाम (जैसे, "SIMATIC_DP_ET200M_FW_BACKUP_MARCH2025") के साथ सहेजें। अन्य बैकअप के साथ मिलाने से बचने के लिए फ़ाइल नाम में मॉड्यूल मॉडल और तारीख शामिल करें। इसके अलावा, किसी भी महत्वपूर्ण सेटिंग्स का बैकअप लें: "मॉड्यूल"> "कॉन्फ़िगरेशन सहेजें" पर जाएं और फर्मवेयर बैकअप के समान फ़ोल्डर में फ़ाइल को सहेजें। नेटवर्क पते (जैसे, PROFIBUS पता 5) या इनपुट/आउटपुट मैपिंग जैसी सेटिंग्स मैन्युअल रूप से - को फिर से कॉन्फ़िगर करना मुश्किल है, उन्हें खोने से उत्पादन में देरी होगी।

चरण 3 - नया फर्मवेयर स्थापित करें

सबसे पहले, अपने सिमेटिक डीपी इलेक्ट्रॉनिक मॉड्यूल मॉडल (जैसे, सिमेटिक डीपी एट 200 एम मॉड्यूल के लिए नवीनतम फर्मवेयर खोजें, "6ES7153 - 1AA03 - 0xB0 फर्मवेयर" सीमेंस समर्थन पर खोजें) खोजें। हमेशा "स्थिर रिलीज़" संस्करण - बीटा संस्करण नहीं चुनें, जिसमें बग हो सकते हैं। फर्मवेयर फ़ाइल डाउनलोड करें (यह एक .bin या .hex फ़ाइल होगी) और इसे आसान पहुंच के लिए अपने डेस्कटॉप पर सहेजें। सिमेटिक मैनेजर में, "मॉड्यूल"> "अपडेट फर्मवेयर का चयन करें," फिर नई फर्मवेयर फ़ाइल का चयन करने के लिए "ब्राउज़ करें" पर क्लिक करें। "स्टार्ट" पर क्लिक करें और 5 - प्रतीक्षा करें 10 मिनट-डू पावर बंद न करें या इस समय के दौरान केबल को डिस्कनेक्ट करें। यदि अद्यतन रुक जाता है (उदाहरण के लिए, एक अस्थायी केबल गड़बड़ के कारण), 2 मिनट प्रतीक्षा करें-अगर यह फिर से शुरू नहीं करता है, तो सिमेटिक प्रबंधक को बंद नहीं करता है, केबल को फिर से कनेक्ट करें, और शुरू करें। एक बार हो जाने के बाद, सिमेटिक डीपी इलेक्ट्रॉनिक मॉड्यूल स्वचालित रूप से पुनरारंभ कर देगा-आप अद्यतन किए गए अद्यतन की पुष्टि करने के लिए ग्रीन एलईडी ब्लिंक को दो बार देखेंगे।

सिमेटिक डीपी इलेक्ट्रॉनिक मॉड्यूल में समस्याओं को ओवरहीट करना

ओवरहीटिंग एक सिमेटिक डीपी इलेक्ट्रॉनिक मॉड्यूल को स्थायी क्षति का एक शीर्ष कारण है। यदि आपका मॉड्यूल स्पर्श करने के लिए 45 डिग्री (113 डिग्री एफ) से अधिक गर्म महसूस करता है, या यदि यह उपयोग के दौरान बेतरतीब ढंग से बंद हो जाता है, तो यह ओवरहीटिंग है। ओवरहीटिंग आमतौर पर खराब एयरफ्लो, पास के गर्मी स्रोतों या धूल भरे वातावरण के कारण होता है। इन चरण - चरण युक्तियों {- द्वारा इन चरण - के साथ "सिमेटिक डीपी इलेक्ट्रॉनिक मॉड्यूल में ओवरहीटिंग को रोकने के लिए" कैसे जानें, हमने उच्च धूल या आर्द्रता के साथ कारखानों के लिए विशिष्ट सलाह - को जोड़ा है।

चरण 1 - वेंटिलेशन की जाँच करें

एक सिमेटिक डीपी इलेक्ट्रॉनिक मॉड्यूल को ठंडा रहने के लिए स्थिर एयरफ्लो की आवश्यकता होती है - इसके वेंटिलेशन स्लॉट (आमतौर पर शीर्ष और पक्षों पर) गर्म हवा से बचने दें। सबसे पहले, मॉड्यूल (पहले सुरक्षा!) के लिए शक्ति बंद करें। फिर, जांचें कि क्या स्लॉट धूल, तारों या अन्य मॉड्यूल द्वारा अवरुद्ध हैं। यदि धूल है, तो स्लॉट को एक नरम - ब्रिसल ब्रश (एक पेंटब्रश अच्छी तरह से काम करता है) के साथ साफ करें - कभी भी संपीड़ित हवा का उपयोग न करें, क्योंकि यह मॉड्यूल के आंतरिक भागों में धूल को उड़ा सकता है और सर्किट को नुकसान पहुंचा सकता है। उच्च धूल (जैसे, वुडवर्किंग या सीमेंट पौधे) वाले कारखानों के लिए, हर 2 सप्ताह में स्लॉट को साफ करें; क्लीनर वातावरण (जैसे, इलेक्ट्रॉनिक्स असेंबली) के लिए, महीने में एक बार पर्याप्त है। इसके अलावा, सुनिश्चित करें कि सिमेटिक डीपी इलेक्ट्रॉनिक मॉड्यूल - के चारों ओर कम से कम 5 सेमी खाली जगह है, इसके शीर्ष पर अन्य उपकरणों (जैसे बिजली की आपूर्ति या रिले) को ढेर न करें, क्योंकि यह जाल गर्मी है।

चरण 2 - प्रत्यक्ष गर्मी स्रोतों से बचें

अपने सिमेटिक डीपी इलेक्ट्रॉनिक मॉड्यूल को कम से कम 30 सेमी गर्मी से रखें - मोटर्स, हीटर, या वेरिएबल फ्रीक्वेंसी ड्राइव (वीएफडी) जैसे डिवाइस उत्पन्न करें। ये डिवाइस मॉड्यूल के तापमान को 10 - केवल 1 घंटे में 15 डिग्री तक बढ़ा सकते हैं। यदि मॉड्यूल एक मोटर के पास एक नियंत्रण कैबिनेट में है, तो कैबिनेट को छायांकित स्थान पर ले जाएं, या मोटर और कैबिनेट के बीच एक हीट शील्ड (एल्यूमीनियम की एक पतली शीट) जोड़ें। इसके अलावा, प्रत्यक्ष सूर्य के प्रकाश में नियंत्रण कैबिनेट को रखने से बचें, कैबिनेट के आंतरिक तापमान को 60 डिग्री या उससे अधिक तक बढ़ा सकता है, जो कि एक सिमेटिक डीपी इलेक्ट्रॉनिक मॉड्यूल के लिए बहुत गर्म है (अधिकांश में अधिकतम ऑपरेटिंग तापमान 55 डिग्री है)।

चरण 3 - एक शीतलन प्रशंसक का उपयोग करें (यदि आवश्यक हो)

यदि आपका नियंत्रण कैबिनेट का आंतरिक तापमान वेंटिलेशन में सुधार के बाद भी 40 डिग्री से ऊपर रहता है, तो सिमेटिक डीपी इलेक्ट्रॉनिक मॉड्यूल के पास एक छोटा शीतलन प्रशंसक स्थापित करें। औद्योगिक उपयोग के लिए डिज़ाइन किया गया एक प्रशंसक चुनें (जैसे, 12V DC, 50 CFM AirFlow, IP54 रेटिंग फॉर डस्ट/वॉटर रेजिस्टेंस) - ये सीमेंस या औद्योगिक आपूर्ति वेबसाइटों पर उपलब्ध हैं। कैबिनेट के किनारे पंखे को स्थापित करें, थोड़ा ऊपर की ओर - को इंगित करते हुए, यह कैबिनेट में ठंडी हवा खींचता है और गर्म हवा को ऊपर से बाहर धकेलता है। यह सुनिश्चित करने के लिए हर हफ्ते प्रशंसक की जाँच करें कि यह धूल - द्वारा अवरुद्ध नहीं है, यदि यह शोर है या कताई बंद कर देता है, तो इसे तुरंत बदल दें। अतिरिक्त शीतलन के लिए (जैसे, उच्च आर्द्रता के साथ उष्णकटिबंधीय कारखानों में), सिमेटिक डीपी इलेक्ट्रॉनिक मॉड्यूल के शीर्ष - में एक छोटा हीटसिंक जोड़ें, बस यह सुनिश्चित करें कि यह आपके मॉड्यूल मॉडल के साथ संगत है (आकार सीमा के लिए मैनुअल की जांच करें)।

सिमेटिक डीपी इलेक्ट्रॉनिक मॉड्यूल के लिए रैक इंस्टॉलेशन त्रुटियां

एक सिमेटिक डीपी इलेक्ट्रॉनिक मॉड्यूल एक मानक औद्योगिक रैक (एक धातु फ्रेम जो स्वचालन घटकों को धारण करता है) में स्थापित किया गया है। खराब स्थापना - जैसे गलत पिन या ढीले शिकंजा - आंतरायिक संचार त्रुटियों का कारण बन सकते हैं या यहां तक ​​कि मॉड्यूल के पिन (जो अक्सर अपूरणीय है) को मोड़ सकते हैं। इसे सही ढंग से स्थापित करने के लिए "सिमेटिक डीपी इलेक्ट्रॉनिक मॉड्यूल रैक इंस्टॉलेशन टिप्स" का पालन करें - हमने प्रक्रिया को आसान बनाने के लिए टूल और संरेखण ट्रिक्स जोड़े हैं।

चरण 1 - रैक संगतता की जाँच करें

सभी रैक हर सिमेटिक डीपी इलेक्ट्रॉनिक मॉड्यूल के साथ काम नहीं करते हैं। सबसे पहले, अपने मॉड्यूल का मॉडल नंबर (जैसे, 6ES7138 - 4FB04 - 0AB0) ढूंढें और इसके उपयोगकर्ता मैनुअल खोलें (आप इसे सीमेंस सपोर्ट से डाउनलोड कर सकते हैं)। "रैक कम्पैटिबिलिटी लिस्ट" (आमतौर पर पेज 5-8 पर) के लिए देखें। एक असंगत रैक का उपयोग करने से दो समस्याएं होंगी: 1) मॉड्यूल ठीक से फिट नहीं होगा, और 2) रैक की बिजली की आपूर्ति मॉड्यूल की जरूरतों (जैसे, S7-400 रैक की आपूर्ति 48V डीसी से मेल नहीं खाएगी, जो 24V डीसी सिमेटिक डीपी मॉड्यूल को नुकसान पहुंचाएगी)। यदि आप संगतता के बारे में निश्चित नहीं हैं, तो अपने मॉड्यूल और रैक मॉडल नंबर के साथ सीमेंस समर्थन से संपर्क करें-वे मुफ्त में पुष्टि करेंगे।

चरण 2 - मॉड्यूल को सही ढंग से संरेखित करें

संरेखण कुंजी है - रैक में एक गलत तरीके से किए गए मॉड्यूल को धक्का देना इसके पिन को मोड़ सकता है। सबसे पहले, रैक की शक्ति बंद करें। दोनों हाथों के साथ सिमेटिक डीपी इलेक्ट्रॉनिक मॉड्यूल को पकड़ें - एक शीर्ष किनारे पर एक, एक तल पर। मॉड्यूल को थोड़ा आगे (लगभग 5 डिग्री) झुकाएं और रैक के शीर्ष गाइड स्लॉट के साथ इसके शीर्ष पिन को संरेखित करें। एक बार शीर्ष पिन जगह में होने के बाद, धीरे से मॉड्यूल को वापस झुकाएं जब तक कि नीचे के पिन नीचे के स्लॉट के साथ लाइन न करें। मॉड्यूल को धीरे -धीरे रैक - में धकेलें, आपको एक चिकनी "ग्लाइड" महसूस करना चाहिए। जब आप एक नरम "क्लिक" सुनते हैं, तो मॉड्यूल सही तरीके से बैठा होता है। दोगुना - चेक करें, मॉड्यूल को धीरे से खींचें - यदि यह स्थानांतरित नहीं होता है, तो यह संरेखित है। यदि आप धक्का देते समय प्रतिरोध महसूस करते हैं, तो तुरंत - को रोकें, मॉड्यूल को बाहर निकालें, बेंट पिन की जांच करें, और पुन: प्राप्त करें।

चरण 3 - स्क्रू के साथ मॉड्यूल को सुरक्षित करें

अधिकांश सिमेटिक डीपी इलेक्ट्रॉनिक मॉड्यूल में फ्रंट पैनल पर दो छोटे शिकंजा होते हैं (एक शीर्ष पर, एक नीचे पर)। एक फिलिप्स का उपयोग करें - हेड स्क्रूड्राइवर (आकार ph0 या ph1 - मैनुअल की जाँच करें) उन्हें कसने के लिए। - से अधिक न करें - को कस लें। स्क्रू को केवल "स्नग" होने की आवश्यकता है (लगभग 1.5 एन · मीटर का टॉर्क, जो मोटे तौर पर मूंगफली के मक्खन के एक जार को बंद करने का बल है)। - कसने से मॉड्यूल के प्लास्टिक पैनल को क्रैक करेगा या स्क्रू होल को पट्टी कर देगा, जिससे बाद में मॉड्यूल को सुरक्षित करना असंभव हो जाएगा। यदि आपके पास एक टोक़ पेचकश (औद्योगिक रखरखाव में आम) है, तो सही बल प्राप्त करने के लिए इसका उपयोग करें। एक बार शिकंजा तंग हो जाने के बाद, मॉड्यूल को धीरे से - को विगेट करें कोई आंदोलन नहीं होना चाहिए। वाइब्रेटिंग वातावरण (जैसे, पंप या कन्वेयर के पास) में रैक के लिए, प्रत्येक स्क्रू में एक छोटा लॉक वॉशर जोड़ें-यह समय के साथ ढीले आने से रोकता है।

दोषपूर्ण सिमेटिक डीपी इलेक्ट्रॉनिक मॉड्यूल की जगह

कभी -कभी, एक सिमेटिक डीपी इलेक्ट्रॉनिक मॉड्यूल - को ठीक करने के लिए बहुत क्षतिग्रस्त हो जाता है जैसे कि अगर इसके पिन टूट गए हैं, तो इसका मामला जला दिया गया है, या आपूर्ति की जाँच करने के बाद भी यह बिजली नहीं करेगा। इन मामलों में, मॉड्यूल को बदलना एकमात्र विकल्प है। जानें "इन चरणों - के साथ" एक दोषपूर्ण सिमेटिक डीपी इलेक्ट्रॉनिक मॉड्यूल को कैसे बदलें "हमने अन्य घटकों को नुकसान पहुंचाने और सेटअप को गति देने के लिए सुझाव जोड़े हैं।

चरण 1 - सही प्रतिस्थापन मॉडल की पहचान करें

पहला नियम: दोषपूर्ण मॉड्यूल के रूप में सटीक समान मॉडल का उपयोग करें। मॉड्यूल के लेबल पर मॉडल नंबर देखें - यह आमतौर पर एक 10 - 12 वर्ण कोड होता है जो "6ES7" (जैसे, 6ES7153 - 1AA03 - 0xB0) से शुरू होता है। कभी भी "समान" मॉडल - भी छोटे अंतर (जैसे "- 0xb0" बनाम "-0xb1") का उपयोग करें, इसका मतलब है कि मॉड्यूल में अलग-अलग विशेषताएं हैं (जैसे, अधिक इनपुट पोर्ट) जो आपके सिस्टम के साथ काम नहीं करेंगे। एक सीमेंस-अधिकृत वितरक (जैसे, रॉकवेल ऑटोमेशन, आरएस घटक) से प्रतिस्थापन खरीदें-ईबे या अमेज़ॅन पर तृतीय-पक्षीय विक्रेताओं के रूप में, कई नकली मॉड्यूल बेचते हैं जो जल्दी से विफल हो जाते हैं। खरीदने से पहले, नवीनतम स्थिर फर्मवेयर के साथ रिप्लेसमेंट के फर्मवेयर संस्करण-चोसे की पुष्टि करें (यदि आवश्यक हो तो आप इसे बाद में अपडेट कर सकते हैं)।

चरण 2 - दोषपूर्ण मॉड्यूल निकालें

सुरक्षा पहले: रैक की शक्ति को बंद करें और एक एंटी - स्टेटिक रिस्टबैंड (औद्योगिक स्टोर पर $ 10 - $ 20 के लिए उपलब्ध) पहनें। स्टेटिक बिजली रैक में अन्य मॉड्यूल को नुकसान पहुंचा सकती है, भले ही वे बंद हों। एक स्क्रूड्राइवर - के साथ दोषपूर्ण सिमेटिक डीपी इलेक्ट्रॉनिक मॉड्यूल पर दो फ्रंट स्क्रू को ढीला करें एक छोटे से कंटेनर में शिकंजा को एक तरफ सेट करें (उन्हें खोना नहीं!)। दोनों हाथों से मॉड्यूल के फ्रंट पैनल को पकड़ें और इसे सीधे रैक से बाहर निकालें - इसे मोड़ें या झगड़ न दें, क्योंकि यह रैक के स्लॉट या आस -पास के मॉड्यूल को नुकसान पहुंचा सकता है। एक बार मॉड्यूल बाहर हो जाने के बाद, धूल या तुला पिन के लिए रैक के स्लॉट का निरीक्षण करें-अगर धूल है, तो इसे सूखे कपड़े से पोंछें; यदि एक पिन मुड़ा हुआ है, तो इसे धीरे से सीधा करने के लिए चिमटी का उपयोग करें।

चरण 3 - नया मॉड्यूल स्थापित करें और डेटा पुनर्स्थापित करें

ऊपर रैक इंस्टॉलेशन चरणों का उपयोग करके नए सिमेटिक डीपी इलेक्ट्रॉनिक मॉड्यूल को स्थापित करें: इसे संरेखित करें, इसे क्लिक करने तक रैक में धकेलें, और शिकंजा कस लें। रैक की शक्ति चालू करें - आपको हरे रंग की एलईडी लाइट अप देखना चाहिए (इसका मतलब है कि मॉड्यूल पावर प्राप्त कर रहा है)। अगला, पुराने मॉड्यूल से बैक अप डेटा और सेटिंग्स को पुनर्स्थापित करें: सिमेटिक मैनेजर खोलें, नए मॉड्यूल से कनेक्ट करें, "मॉड्यूल"> "कॉन्फ़िगरेशन को पुनर्स्थापित करें," पर जाएं और बैकअप फ़ाइल का चयन करें। लोड करने के लिए सेटिंग्स के लिए 1 - प्रतीक्षा करें। यह परीक्षण करने के लिए कि क्या यह काम करता है, एक छोटा परीक्षण सिग्नल भेजें (जैसे, एक कनेक्टेड सेंसर चालू करें) और जांचें कि क्या मॉड्यूल डेटा प्राप्त करता है - आप इसे सिमेटिक मैनेजर के "डेटा मॉनिटर" टैब में देख सकते हैं। यदि डेटा दिखाता है, तो नया मॉड्यूल काम कर रहा है। यदि नहीं, तो डबल - बैकअप फ़ाइल की जाँच करें, सुनिश्चित करें कि यह नए मॉड्यूल के लिए सही है।

सिमेटिक डीपी इलेक्ट्रॉनिक मॉड्यूल के लिए सिमेटिक मैनेजर के साथ समस्या निवारण

सिमेटिक मैनेजर सीमेंस का आधिकारिक सॉफ्टवेयर है, जो सिमेटिक डीपी इलेक्ट्रॉनिक मॉड्यूल - के प्रबंधन और समस्या निवारण के लिए है, यह आपके मॉड्यूल के लिए "डायग्नोस्टिक डॉक्टर" की तरह है। यह उन मुद्दों को पा सकता है जिन्हें आप नहीं देख सकते हैं (जैसे, छिपे हुए संचार त्रुटियां) और - चरण फिक्स द्वारा चरण -। कई उपयोगकर्ता आश्चर्य करते हैं, "सिमेटिक मैनेजर के साथ सिमेटिक डीपी इलेक्ट्रॉनिक मॉड्यूल का निवारण कैसे करें?" यहाँ एक विस्तृत गाइड है - हमने सामान्य समस्याओं के लिए त्रुटि कोड उदाहरण और सुधार जोड़े हैं।

चरण 1 - सिमेटिक मैनेजर को मॉड्यूल से कनेक्ट करें

सबसे पहले, सुनिश्चित करें कि आपके कंप्यूटर में सही सॉफ्टवेयर और ड्राइवर हैं: सिमेटिक मैनेजर (V5.6 या बाद में) और प्रोफिबस नेटवर्क कार्ड ड्राइवर स्थापित करें (आप "ड्राइवर्स एंड फर्मवेयर" के तहत सीमेंस सपोर्ट से ड्राइवर डाउनलोड कर सकते हैं)। अपने कंप्यूटर को सिमेटिक डीपी इलेक्ट्रॉनिक मॉड्यूल से एक प्रोफिबस डीपी केबल - के साथ कनेक्ट करें, एक छोर को मॉड्यूल के "प्रोफिबस" पोर्ट में प्लग करें, दूसरा आपके कंप्यूटर के नेटवर्क कार्ड में। सिमेटिक मैनेजर खोलें और "ऑनलाइन"> "कनेक्ट करें पर क्लिक करें।" पास के सिमेटिक डिवाइसों की एक सूची - को पॉप अप करेगी { यदि कनेक्शन विफल हो जाता है, तो इन सुधारों को आज़माएं: 1) केबल की जाँच करें - सुनिश्चित करें कि यह क्षतिग्रस्त नहीं है . 2) सिमेटिक मैनेजर को पुनरारंभ करें . 3) नेटवर्क कार्ड ड्राइवर को अपडेट करें . 4) की पुष्टि करें कि मॉड्यूल पर संचालित है।

चरण 2 - एक नैदानिक ​​जांच चलाएं

एक बार कनेक्ट होने के बाद, "मॉड्यूल"> "डायग्नोस्टिक्स" - सिमेटिक मैनेजर 30-60 सेकंड के लिए सिमेटिक डीपी इलेक्ट्रॉनिक मॉड्यूल को स्कैन करेगा। यह एक "डायग्नोस्टिक रिपोर्ट" उत्पन्न करेगा जो मुद्दों, त्रुटि कोड और फिक्स को सूचीबद्ध करता है। यहां आम त्रुटियां हैं और उन्हें कैसे ठीक किया जाए:

• त्रुटि कोड 0x8001: संचार टाइमआउट: इसका मतलब है कि मॉड्यूल नियंत्रक से बात नहीं कर सकता है। FIX: PROFIBUS केबल की जाँच करें (क्षतिग्रस्त होने पर प्रतिस्थापित करें) और नियंत्रक के पते को सत्यापित करें मॉड्यूल की सेटिंग्स से मेल खाता है।
• त्रुटि कोड 0x8003: बिजली की आपूर्ति कम: मॉड्यूल 22V डीसी से कम हो रहा है। फिक्स: पावर केबल की जांच करें (ढीले कनेक्शन को कस लें) और यदि आवश्यक हो तो रैक की बिजली की आपूर्ति को बदलें।
• त्रुटि कोड 0x8005: फर्मवेयर बेमेल: मॉड्यूल का फर्मवेयर नियंत्रक से मेल नहीं खाता है। फिक्स: मॉड्यूल के फर्मवेयर को अपडेट करें ("फर्मवेयर अपडेट" अनुभाग में चरणों का पालन करें)।

रिपोर्ट को ध्यान से पढ़ें - प्रत्येक त्रुटि में एक "अनुशंसित कार्रवाई" अनुभाग है जो आपको बताता है कि वास्तव में क्या करना है। यदि आप कोई त्रुटि नहीं समझते हैं, तो त्रुटि कोड कॉपी करें और सीमेंस सपोर्ट - पर इसे खोजें, आपको विस्तृत गाइड मिलेंगे।

चरण 3 - मॉड्यूल के फ़ंक्शन का परीक्षण करें

समस्या को ठीक करने के बाद, यह सुनिश्चित करने के लिए मॉड्यूल का परीक्षण करें कि यह काम करता है। सिमेटिक मैनेजर में, "ऑनलाइन"> "टेस्ट फ़ंक्शन" पर क्लिक करें और "डेटा ट्रांसफर टेस्ट" चुनें। यह परीक्षण मॉड्यूल को एक छोटा डेटा पैकेट (जैसे, "1" सिग्नल) भेजता है और जांच करता है कि क्या यह वापस भेजता है। "स्टार्ट टेस्ट" - पर क्लिक करें, आपको एक संदेश दिखाई दे रहा है, जो "परीक्षण पास" है, यदि यह काम करता है, या "परीक्षण विफल" है तो अभी भी एक मुद्दा है। यदि यह विफल हो जाता है, तो डायग्नोस्टिक रिपोर्ट - पर वापस जाएं, एक छिपा हुआ मुद्दा हो सकता है (जैसे, एक ढीला इनपुट तार)। अधिक गहन परीक्षण के लिए, "I/O परीक्षण" फ़ंक्शन का उपयोग करें: एक इनपुट या आउटपुट पोर्ट (जैसे, "इनपुट 1") का चयन करें और इसे चालू/बंद करें। जांचें कि क्या कनेक्टेड डिवाइस (जैसे, एक प्रकाश या सेंसर) - का जवाब देता है यदि ऐसा होता है, तो मॉड्यूल सही तरीके से काम कर रहा है। यह सुनिश्चित करने के लिए सभी बंदरगाहों के लिए यह परीक्षण करें कि कोई भी दोषपूर्ण नहीं है। हम आपके रखरखाव की दिनचर्या के हिस्से के रूप में सप्ताह में एक बार इन परीक्षणों को चलाने की सलाह देते हैं - यह बड़ी समस्याओं से पहले छोटे मुद्दों को पकड़ता है।

सिमेटिक डीपी इलेक्ट्रॉनिक मॉड्यूल के लिए अधिक रखरखाव युक्तियाँ

नियमित रखरखाव आपके सिमेटिक डीपी इलेक्ट्रॉनिक मॉड्यूल को वर्षों तक काम करने का सबसे अच्छा तरीका है (अधिकांश मॉड्यूल पिछले 5 - 7 साल अच्छी देखभाल के साथ)। नीचे अपनी दिनचर्या में जोड़ने के लिए विस्तारित युक्तियाँ हैं - हमने रखरखाव को आसान बनाने के लिए पर्यावरण-विशिष्ट सलाह और उपकरण शामिल किए हैं।

• हर 3 महीने में पिन की जाँच करें: पिन समय के साथ मोड़ या ऑक्सीकरण (जंग) कर सकते हैं, जिससे ढीले कनेक्शन हो सकते हैं। बिजली बंद करें, रैक से मॉड्यूल को बाहर निकालें, और पिन का निरीक्षण करने के लिए एक टॉर्च का उपयोग करें। यदि एक पिन मुड़ा हुआ है, तो इसे धीरे से सीधा करने के लिए चिमटी का उपयोग करें (बहुत मुश्किल से न खींचें - पिन आसानी से टूटें)। यदि पिन ऑक्सीकरण किया जाता है (वे भूरे या हरे दिखेंगे), तो उन्हें आइसोप्रोपाइल अल्कोहल में डूबा हुआ कपास झाड़ू के साथ पोंछें (70% एकाग्रता सबसे अच्छा काम करता है)। मॉड्यूल को फिर से स्थापित करने से पहले अल्कोहल को पूरी तरह से सूखने दें।
• नियंत्रण कैबिनेट आर्द्रता: नमी सिमेटिक डीपी इलेक्ट्रॉनिक मॉड्यूल के आंतरिक भागों को जंग सकती है। 40% और 60% के बीच आर्द्रता रखने के लिए कैबिनेट में एक छोटे औद्योगिक डीह्यूमिडिफायर (जैसे, मॉडल सीफ्लो 12 वी डीसी) का उपयोग करें। एक डिजिटल हाइग्रोमीटर के साथ आर्द्रता की जाँच करें (इसे मॉड्यूल के पास रखें) - यदि यह 60%से ऊपर चला जाता है, तो डीह्यूमिडिफायर को चालू करें। आउटडोर अलमारियाँ (जैसे, जल उपचार संयंत्रों में) के लिए, बारिश को बाहर रखने के लिए कैबिनेट के दरवाजे के चारों ओर एक जलरोधक सील जोड़ें।
• मॉड्यूल को स्पष्ट रूप से लेबल करें: एक तेल का उपयोग करें - प्रतिरोधी और गर्मी - मॉड्यूल के मॉडल नंबर, इंस्टॉलेशन तिथि और PROFIBUS पते को चिह्नित करने के लिए प्रतिरोधी लेबल। मॉड्यूल के फ्रंट पैनल - पर लेबल छड़ी करें, यह समय बचाता है जब आपको मॉड्यूल को बदलने या वारंटी की जांच करने की आवश्यकता होती है। उदाहरण के लिए, लिखें: "सिमेटिक डीपी एट 200 मी।
• अपनी टीम को प्रशिक्षित करें: अपनी रखरखाव टीम को सिखाएं कि सिमेटिक मैनेजर का उपयोग कैसे करें और बुनियादी समस्या निवारण करें। एक 1 - घंटे प्रशिक्षण सत्र हर तिमाही - को वास्तविक उदाहरणों (जैसे, एक लाल एलईडी के साथ एक मॉड्यूल) का उपयोग करें ताकि मुद्दों को ठीक किया जा सके। प्रत्येक टीम के सदस्य को मॉड्यूल के मैनुअल की एक प्रति और सामान्य त्रुटि कोड के साथ एक धोखा शीट दें। इस तरह, टीम का कोई भी व्यक्ति एक विशेषज्ञ-बचत समय की प्रतीक्षा किए बिना छोटे मुद्दों (जैसे ढीले केबल) को ठीक कर सकता है और डाउनटाइम को कम कर सकता है।
• हाथ पर स्पेयर मॉड्यूल रखें: महत्वपूर्ण उत्पादन लाइनों (जैसे, कार विधानसभा) के लिए, 1 - 2 स्पेयर सिमेटिक डीपी इलेक्ट्रॉनिक मॉड्यूल एक शांत, सूखी जगह में रखें। अपने मॉडल संख्याओं के साथ पुर्जों को लेबल करें और उन्हें धूल और स्थिर से बचाने के लिए एंटी - स्थैतिक बैग में स्टोर करें। जब आप एक स्पेयर का उपयोग करते हैं, तो एक नया ऑर्डर करें तुरंत आप आपातकालीन स्थिति के दौरान बिना किसी अतिरिक्त नहीं होना चाहते हैं।

इन विस्तारित समस्या निवारण चरणों और रखरखाव युक्तियों का उपयोग करके, आप एक सिमेटिक डीपी इलेक्ट्रॉनिक मॉड्यूल के साथ लगभग किसी भी मुद्दे को ठीक कर सकते हैं और इसे मज़बूती से चलते रह सकते हैं। याद रखें: सफलता की कुंजी "मरम्मत पर रोकथाम" - नियमित चेक, बैकअप और सफाई है, जो आपको समय, पैसा और हताशा बचाएगी। यदि आप कभी भी अटक जाते हैं, तो सीमेंस सपोर्ट - से संपर्क करने में संकोच न करें, वे सिमेटिक उत्पादों के लिए मुफ्त तकनीकी सहायता प्रदान करते हैं।
