समस्या निवारण आम सीमेंस 6SL3120-2TE21-8AA3 गलती कोड और त्रुटियां

सीमेंस 6SL3120-2TE21-8AA3सीमेंस S120 ड्राइव सिस्टम का एक महत्वपूर्ण हिस्सा है, जो मोटर्स को कुशलता से नियंत्रित करने के लिए औद्योगिक सेटिंग्स में व्यापक रूप से उपयोग किया जाता है। विनिर्माण संयंत्रों में विधानसभा लाइनों से लेकर लॉजिस्टिक्स केंद्रों में कन्वेयर सिस्टम तक, यह पावर मॉड्यूल चिकनी मोटर संचालन को सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है। किसी भी जटिल उपकरण की तरह, यह उन दोषों को विकसित कर सकता है जो सीमेंस S120 सिस्टम के डिस्प्ले पर त्रुटि कोड के रूप में दिखाई देते हैं। इन कोडों को समझना और उन्हें कैसे ठीक करना है, यह जानना डाउनटाइम को कम करने और अपने सीमेंस S120 सिस्टम को चरम प्रदर्शन पर चलाने के लिए महत्वपूर्ण है। इस ब्लॉग में, हम सीमेंस 6SL3120-2TE21-8AA3 के लिए सामान्य गलती कोड पर एक विस्तृत नज़र डालेंगे, उनके कारणों को तोड़ेंगे, और उन्हें हल करने के लिए चरण-दर-चरण समाधान प्रदान करेंगे।

सीमेंस S120 में सीमेंस 6SL3120-2TE21-8AA3 को समझना

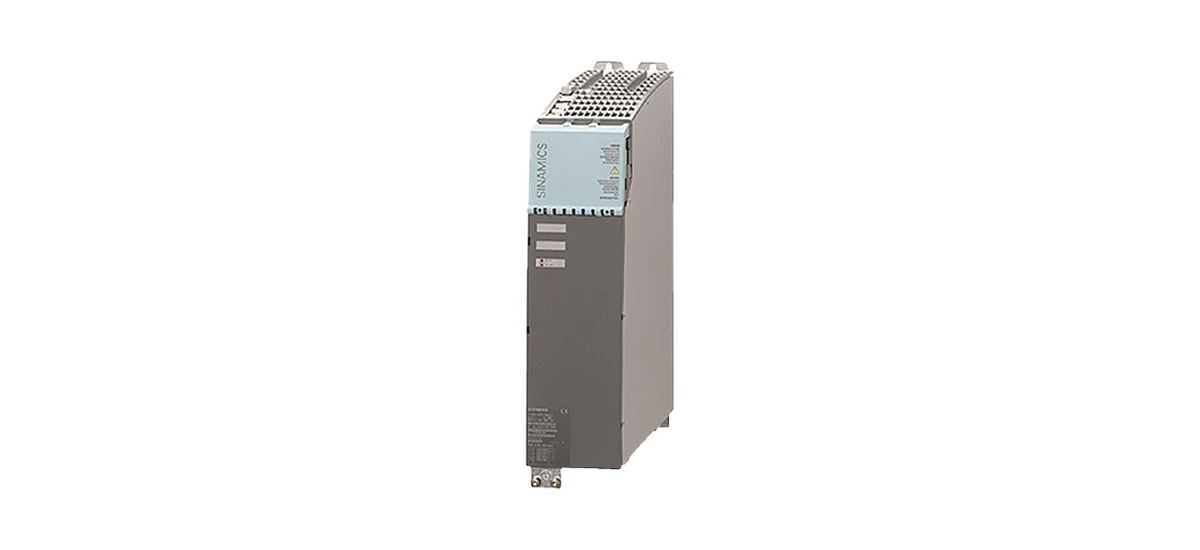

सीमेंस 6SL3120-2TE21-8AA3 एक पावर मॉड्यूल है जो विशेष रूप से सीमेंस S120 ड्राइव सिस्टम के भीतर काम करने के लिए डिज़ाइन किया गया है, जो विभिन्न औद्योगिक अनुप्रयोगों में गति नियंत्रण के लिए उपयोग किया जाने वाला एक मॉड्यूलर प्लेटफॉर्म है। एक पावर मॉड्यूल के रूप में, इसका प्राथमिक कार्य आने वाले विद्युत शक्ति को उचित वोल्टेज में परिवर्तित करना है और कनेक्टेड मोटर्स को चलाने के लिए आवश्यक वर्तमान है। यह इसे कन्वेयर, पंप, विनिर्माण रोबोट और सीएनसी मशीनों जैसे मशीनों में एक महत्वपूर्ण घटक बनाता है, जहां सटीक मोटर नियंत्रण आवश्यक है। जब सीमेंस 6SL3120-2TE21-8AA3 एक मुद्दे का सामना करता है, तो सीमेंस S120 सिस्टम तुरंत एक विशिष्ट गलती कोड उत्पन्न करता है। ये कोड नैदानिक उपकरण के रूप में कार्य करते हैं, तकनीशियनों को सीधे समस्या के स्रोत की ओर इशारा करते हैं और समस्या निवारण प्रक्रिया को सरल बनाते हैं।

सीमेंस 6SL3120-2TE21-8AA3 के लिए सामान्य गलती कोड

F02801: ओवरक्रेट फॉल्ट

एक अति-दोष (F02801) तब होता है जब सीमेंस 6SL3120-2TE21-8AA3 के माध्यम से बहने वाला विद्युत प्रवाह इसकी सुरक्षित ऑपरेटिंग सीमा से अधिक हो जाता है। यह मॉड्यूल के आंतरिक घटकों को तनाव दे सकता है और यदि तुरंत संबोधित नहीं किया गया तो स्थायी क्षति हो सकती है।

F02801 ओवरक्रेक्ट फॉल्ट के कारण

F02801 के प्राथमिक कारणों में मोटर वाइंडिंग या कनेक्टिंग केबलों में लघु सर्किट शामिल हैं, जो कम प्रतिरोध का एक मार्ग बनाते हैं जो अत्यधिक वर्तमान को प्रवाह करने की अनुमति देता है। एक क्षतिग्रस्त मोटर, जैसे कि पहना बीयरिंग या इन्सुलेशन ब्रेकडाउन के साथ, सामान्य से अधिक वर्तमान आकर्षित कर सकता है। इसके अतिरिक्त, अचानक लोड स्पाइक्स-फॉर उदाहरण, जब एक कन्वेयर बेल्ट जाम या एक पंप एक अप्रत्याशित रुकावट का सामना करता है, तो मोटर को सीमेंस 6SL3120-2TE21-8AA3 की तुलना में अधिक बिजली की मांग करने का कारण सुरक्षित रूप से आपूर्ति हो सकती है। कुछ मामलों में, एक खराबी पावर मॉड्यूल, आंतरिक घटक विफलता के कारण, वर्तमान में सामान्य सीमा के भीतर होने पर भी एक अति -अधिकता का पता लगा सकता है।

F02801 के लिए समाधान ओवरक्रेन्ट फॉल्ट

F02801 को हल करने के लिए, सीमेंस S120 सिस्टम को बंद करके शुरू करें और सुरक्षा सुनिश्चित करने के लिए बिजली स्रोत को डिस्कनेक्ट करें। नुकसान के दृश्यमान संकेतों के लिए मोटर और इसके कनेक्टिंग केबलों का निरीक्षण करें, जैसे कि फ्रायड वायर या बर्न मार्क्स। लघु सर्किट के लिए परीक्षण करने के लिए एक मल्टीमीटर का उपयोग करें: दो बिंदुओं के बीच शून्य ओम का एक पढ़ना एक छोटा इंगित करता है। यदि कोई छोटा पाया जाता है, तो क्षतिग्रस्त केबल या मोटर की मरम्मत या बदलें। यदि मोटर और केबल बाहर की जाँच करते हैं, तो सीमेंस 6SL3120-2TE21-8AA3 को अपनी वर्तमान-हैंडलिंग क्षमता को सत्यापित करने के लिए एक मल्टीमीटर का उपयोग करके परीक्षण करें। यदि मॉड्यूल इस परीक्षण में विफल हो जाता है, तो इसे प्रतिस्थापित करने की आवश्यकता होगी। यह चरण-दर-चरण दृष्टिकोण एक सफल सीमेंस 6SL3120-2TE21-8AA3 ओवरक्यूरेंट फिक्स के लिए महत्वपूर्ण है।

F02700: ओवरवॉल्टेज फॉल्ट

F02700 को ट्रिगर किया जाता है जब सीमेंस 6SL3120-2TE21-8AA3 को वोल्टेज की आपूर्ति की जाती है जो इसकी रेटेड अधिकतम से ऊपर उठती है। मॉड्यूल को एक विशिष्ट वोल्टेज रेंज के भीतर संचालित करने के लिए डिज़ाइन किया गया है, और इस रेंज से अधिक कैपेसिटर, ट्रांजिस्टर और अन्य संवेदनशील घटकों को नुकसान पहुंचा सकता है।

F02700 ओवरवॉल्टेज फॉल्ट के कारण

ओवरवॉल्टेज अक्सर मुख्य बिजली की आपूर्ति में अचानक वृद्धि से उपजा है, जो बिजली के हमलों, पावर ग्रिड में उतार -चढ़ाव या दोषपूर्ण ट्रांसफार्मर के कारण हो सकता है। यदि सीमेंस S120 सिस्टम एक ब्रेकिंग रेजिडेंट का उपयोग करता है, जिसका उपयोग अतिरिक्त ऊर्जा को नष्ट करने के लिए किया जाता है, जब मोटर क्षतिग्रस्त या गलत तरीके से आकार का अवरोधक इस ऊर्जा को अवशोषित करने में विफल हो सकता है, जिससे वोल्टेज मॉड्यूल में निर्माण कर सकता है। इसके अतिरिक्त, सीमेंस S120 सिस्टम के वोल्टेज रेगुलेशन सर्किटरी के साथ मुद्दे, जैसे कि एक खराबी वोल्टेज सेंसर या नियंत्रण बोर्ड, अस्थिर वोल्टेज स्तर को जन्म दे सकता है जो मॉड्यूल की सीमा से अधिक है।

F02700 ओवरवॉल्टेज फॉल्ट के लिए समाधान

सीमेंस 6SL3120-2TE21-8AA3 मैनुअल (आमतौर पर औद्योगिक प्रणालियों के लिए 380-480V) में निर्दिष्ट सीमा के भीतर यह सुनिश्चित करने के लिए एक मल्टीमीटर के साथ मुख्य बिजली आपूर्ति वोल्टेज की जांच करके शुरू करें। यदि वोल्टेज स्पाइक्स का पता लगाया जाता है, तो आपूर्ति को स्थिर करने के लिए एक सर्ज रक्षक या वोल्टेज नियामक स्थापित करें। दरारें, जलन, या अन्य क्षति के लिए ब्रेकिंग रोकनेवाला का निरीक्षण करें; यदि आवश्यक हो तो इसे बदलें, यह सुनिश्चित करना कि यह सीमेंस S120 सिस्टम प्रलेखन में उल्लिखित विनिर्देशों से मेल खाता है। यदि वोल्टेज विनियमन समस्या है, तो सीमेंस S120 सिस्टम की सेटिंग्स को अपने नियंत्रण कक्ष या सॉफ़्टवेयर के माध्यम से एक्सेस करें और मॉड्यूल की आवश्यकताओं से मेल खाने के लिए वोल्टेज सीमा को समायोजित करें। यह प्रक्रिया प्रभावी सीमेंस S120 त्रुटि कोड समाधान का एक महत्वपूर्ण हिस्सा है।

F05040: तापमान बहुत अधिक

F05040 इंगित करता है कि सीमेंस 6SL3120-2TE21-8AA3 का तापमान इसकी सुरक्षित सीमा से अधिक हो गया है, आमतौर पर लगभग 60-70 डिग्री। ओवरहीटिंग मॉड्यूल की दक्षता को कम कर देता है और समय से पहले नीचा दिखाने के लिए कैपेसिटर और अर्धचालक जैसे घटकों का कारण बन सकता है।

F05040 उच्च तापमान गलती के कारण

गरीब वेंटिलेशन एक सामान्य अपराधी है: यदि सीमेंस 6SL3120-2TE21-8AA3 एक तंग जगह में स्थापित किया गया है या अन्य गर्मी पैदा करने वाले उपकरणों से घिरा हुआ है, तो गर्म हवा इसके चारों ओर जमा हो सकती है। एक अवरुद्ध शीतलन प्रशंसक, धूल या मलबे से भरा हुआ, हवा को प्रभावी ढंग से प्रसारित करने में विफल रहता है, मॉड्यूल के अंदर गर्मी को फंसाता है। कमरे में उच्च परिवेश के तापमान के लिए, उदाहरण के लिए, गर्मियों के दौरान अनियंत्रित कारखानों में-कैन-कैन के दौरान भी मॉड्यूल के तापमान को सुरक्षित स्तरों से परे धकेलते हैं। अंत में, एक टूटी हुई मोटर या बिजली के मुद्दे के कारण एक खराबी कूलिंग प्रशंसक, पूरी तरह से काम करना बंद कर देगा, जिससे तेजी से ओवरहीटिंग हो जाएगी।

F05040 उच्च तापमान दोष के लिए समाधान

F05040 को ठीक करने के लिए, सबसे पहले यह सुनिश्चित करें कि सीमेंस 6SL3120-2TE21-8AA3 के आसपास का क्षेत्र अवरोधों से स्पष्ट है, जिससे एयरफ्लो के लिए कम से कम 12 इंच जगह की अनुमति मिलती है। धूल और मलबे को हटाने के लिए संपीड़ित हवा या एक नरम ब्रश का उपयोग करके कूलिंग फैन और इसके वेंट को साफ करें। सिस्टम को चालू करके और आंदोलन के लिए सुनकर प्रशंसक का परीक्षण करें-अगर यह चुप है, तो प्रशंसक मोटर दोषपूर्ण हो सकता है और प्रतिस्थापन की आवश्यकता होती है। परिवेश के तापमान को कम करने के लिए, निकास प्रशंसकों को जोड़कर या खिड़कियों को खोलकर, या पर्यावरण लगातार गर्म होने पर एक एयर कंडीशनिंग इकाई स्थापित करके कमरे के वेंटिलेशन में सुधार करें। सीमेंस 6SL3120-2TE21-8AA3 ओवरहीटिंग समस्या को हल करने के लिए ये कदम आवश्यक हैं।

F03001: मोटर जवाब नहीं दे रहा है

F03001 तब प्रकट होता है जब सीमेंस 6SL3120-2TE21-8AA3 से जुड़ी मोटर सीमेंस S120 सिस्टम से संकेतों को शुरू करने, चलाने या प्रतिक्रिया करने में विफल रहती है। यह उत्पादन को रोक सकता है और संचालन को बाधित कर सकता है।

F03001 मोटर के कारण गलती का जवाब नहीं दे रहे हैं

एक डिस्कनेक्टेड मोटर एक सरल लेकिन सामान्य कारण है-यह रखरखाव के दौरान ढीले टर्मिनल कनेक्शन या आकस्मिक वियोग के कारण हो सकता है। मोटर की शक्ति या नियंत्रण सर्किट में ढीले तार विद्युत पथ को तोड़ सकते हैं, मोटर को बिजली या संकेत प्राप्त करने से रोक सकते हैं। सीमेंस S120 सिस्टम में गलत मोटर सेटिंग्स, जैसे कि बेमेल वोल्टेज, आवृत्ति, या गति मापदंडों, मोटर को भी कमांड को अनदेखा करने का कारण बन सकता है। अधिक गंभीर मामलों में, मोटर स्वयं दोषपूर्ण हो सकता है: एक जला हुआ स्टेटर वाइंडिंग, टूटी हुई रोटर, या जब्त असर इसे निष्क्रिय कर सकता है।

F03001 मोटर के लिए समाधान दोष का जवाब नहीं दे रहा है

सीमेंस 6SL3120-2TE21-8AA3 और मोटर के बीच सभी कनेक्शनों को सत्यापित करके शुरू करें। किसी भी ढीले टर्मिनलों को कस लें और सुनिश्चित करें कि कनेक्टर पूरी तरह से बैठे हैं। मोटर की शक्ति और नियंत्रण केबलों में निरंतरता की जांच करने के लिए एक मल्टीमीटर का उपयोग करें-कोई निरंतरता एक टूटे हुए तार को इंगित करती है जिसे मरम्मत या प्रतिस्थापन की आवश्यकता होती है। इसके बाद, सीमेंस S120 सिस्टम की सेटिंग्स (स्टार्टर जैसे सॉफ़्टवेयर के माध्यम से) तक पहुंचें और मोटर के नेमप्लेट डेटा से मोटर मापदंडों (वोल्टेज, करंट, स्पीड) की तुलना करें। निर्माता के विनिर्देशों से मेल खाने के लिए किसी भी बेमेल सेटिंग्स को समायोजित करें। यदि मोटर अभी भी जवाब नहीं देता है, तो इसे सीमेंस 6SL3120-2TE21-8AA3 से डिस्कनेक्ट करें और इसे सही वोल्टेज के एक अलग पावर स्रोत से कनेक्ट करें। यदि यह यहां चलाने में विफल रहता है, तो मोटर दोषपूर्ण है और प्रतिस्थापन की आवश्यकता है।

F04500: संचार त्रुटि

F04500 सीमेंस 6SL3120-2TE21-8AA3 और सीमेंस S120 सिस्टम के अन्य घटकों जैसे नियंत्रण इकाई, ऑपरेटर पैनल, या अन्य मॉड्यूल के बीच संचार में एक टूटने का संकेत देता है। यह सिस्टम समन्वय को बाधित कर सकता है और उचित संचालन को रोक सकता है।

F04500 संचार त्रुटि के कारण

ढीले या क्षतिग्रस्त संचार केबल एक लगातार कारण हैं: औद्योगिक वातावरण में कंपन कनेक्टर्स को ढीला कर सकते हैं, जबकि भौतिक पहनने या कृंतक क्षति केबल के आंतरिक तारों को तोड़ सकती है। गलत संचार सेटिंग्स, जैसे कि बेमेल बॉड दरों, प्रोटोकॉल (जैसे, प्रोफिबस बनाम प्रोफिनेट), या पते के कॉन्फ़िगरेशन, सीमेंस 6SL3120-2TE21-8AA3 को अन्य सिस्टम घटकों के साथ डेटा का आदान-प्रदान करने से भी रोक सकते हैं। इसके अतिरिक्त, संचार-मई के प्रबंधन के लिए एक दोषपूर्ण नियंत्रण इकाई-उत्तरदायी संकेतों को सही ढंग से भेजने या प्राप्त करने में विफल रहता है, भले ही केबल और सेटिंग्स उचित हों।

F04500 संचार त्रुटि के लिए समाधान

F04500 को ठीक करने के लिए, नुकसान के लिए सभी संचार केबलों का निरीक्षण करें, जैसे कि कट या किंक, और यह सुनिश्चित करें कि कनेक्टर्स को उनके पोर्ट में मजबूती से प्लग किया गया है। किसी भी क्षतिग्रस्त केबलों को एक ही प्रकार के नए के साथ बदलें (जैसे, औद्योगिक संचार के लिए मुड़-जोड़ी केबलों को ढालें)। सीमेंस S120 सिस्टम और सीमेंस 6SL3120-2TE21-8AA3 में डायग्नोस्टिक सॉफ्टवेयर का उपयोग करके संचार सेटिंग्स की जाँच करें। सुनिश्चित करें कि बॉड दर, प्रोटोकॉल और डिवाइस पते सभी जुड़े घटकों से मेल खाते हैं। यदि सेटिंग्स सही हैं, तो दोषों के परीक्षण के लिए एक ज्ञात काम करने वाले एक (यदि उपलब्ध हो) के साथ नियंत्रण इकाई को स्वैप करें। यदि त्रुटि एक नई नियंत्रण इकाई के साथ बनी रहती है, तो यह मुद्दा सीमेंस 6SL3120-2TE21-8AA3 के संचार पोर्ट में झूठ हो सकता है, जिसमें मॉड्यूल मरम्मत या प्रतिस्थापन की आवश्यकता होती है। यह प्रक्रिया सीमेंस S120 फॉल्ट डायग्नोसिस का अभिन्न अंग है।

सीमेंस 6SL3120-2TE21-8AA3 के समस्या निवारण के लिए सामान्य टिप्स

सीमेंस 6SL3120-2TE21-8AA3 के लिए अपनी समस्या निवारण प्रक्रिया को बढ़ाने के लिए यहां सामान्य सुझाव दिए गए हैं:

• नैदानिक उपकरणों का उपयोग करें: रियल-टाइम डेटा, फॉल्ट लॉग और सिस्टम मापदंडों तक पहुंचने के लिए स्टार्टर या टीआईए पोर्टल जैसे लीवरेज सीमेंस डायग्नोस्टिक सॉफ्टवेयर। ये उपकरण फॉल्ट कोड में विस्तृत अंतर्दृष्टि प्रदान कर सकते हैं जो मैनुअल चेक को याद कर सकते हैं, जैसे कि ऐतिहासिक रुझान या आंतरायिक मुद्दे।
• सुरक्षा को प्राथमिकता देना: सीमेंस 6SL3120-2TE21-8AA3 का निरीक्षण करने या मरम्मत करने से पहले हमेशा सीमेंस S120 सिस्टम को पावर डिस्कनेक्ट करें। अछूता उपकरणों का उपयोग करें और बिजली के झटके के जोखिम को कम करने के लिए दस्ताने और सुरक्षा चश्मा जैसे व्यक्तिगत सुरक्षा उपकरण (पीपीई) पहनें।
• दस्तावेज़ दोष: प्रत्येक गलती कोड को रिकॉर्ड करने के लिए एक लॉगबुक बनाए रखें, जब यह हुआ, समय और शर्तें और इसे हल करने के लिए उठाए गए कदम। यह लॉग आवर्ती मुद्दों की पहचान करने में मदद करता है-उदाहरण के लिए, अक्सर F05040 त्रुटियां एक विशिष्ट क्षेत्र में बेहतर वेंटिलेशन की आवश्यकता का संकेत दे सकती हैं।
• अनुसूची निवारक रखरखाव: सीमेंस 6SL3120-2TE21-8AA3 के नियमित निरीक्षण का संचालन करें, जिसमें कूलिंग प्रशंसकों को साफ करना, केबल कनेक्शन की जाँच करना और सेटिंग्स को सत्यापित करना शामिल है। यह सक्रिय दृष्टिकोण दोषों में बढ़ने से पहले संभावित मुद्दों (जैसे कि केबल या धूल भरे प्रशंसकों) को पकड़ सकता है।
• जरूरत पड़ने पर विशेषज्ञों से परामर्श करें: यदि कोई गलती समस्या निवारण के प्रयासों के बावजूद बनी रहती है, तो सीमेंस तकनीकी सहायता या प्रमाणित तकनीशियन से संपर्क करें। वे उन्नत निदान, विशेष उपकरणों तक पहुंच, या मॉड्यूल मरम्मत या प्रतिस्थापन पर मार्गदर्शन प्रदान कर सकते हैं।

प्रत्येक दोष कोड के लिए विशिष्ट समाधानों के साथ इन युक्तियों को जोड़कर, आप सीमेंस 6SL3120-2TE21-8AA3 और पूरे सीमेंस S120 ड्राइव सिस्टम के प्रदर्शन और विश्वसनीयता को बनाए रखने के लिए अच्छी तरह से सुसज्जित होंगे।

सीमेंस 6SL3120-2TE21-8AA3 गलती का सारांश समस्या निवारण

सीमेंस 6SL3120-2TE21-8AA3, सीमेंस S120 ड्राइव सिस्टम के एक मुख्य घटक के रूप में, कई सामान्य दोषों के लिए प्रवण है, प्रत्येक एक विशिष्ट त्रुटि कोड द्वारा इंगित किया गया है। ओवरक्रेन्ट (F02801) अक्सर शॉर्ट सर्किट, क्षतिग्रस्त मोटर्स, या लोड स्पाइक्स के परिणामस्वरूप, तारों, मोटर स्वास्थ्य और मॉड्यूल कार्यक्षमता की जांच की आवश्यकता होती है। ओवरवॉल्टेज (F02700) आमतौर पर पावर सर्जेस, दोषपूर्ण ब्रेकिंग रेसिस्टर्स, या रेगुलेशन मुद्दों के कारण होता है, सर्ज प्रोटेक्शन और सेटिंग एडजस्टमेंट के साथ हल करने योग्य होता है। उच्च तापमान (F05040) खराब वेंटिलेशन, अवरुद्ध प्रशंसकों या गर्म वातावरण से उपजा है, जो एयरफ्लो और कूलिंग में सुधार करके तय किया गया है। मोटर गैर -जिम्मेदारता (F03001) ढीले कनेक्शन, गलत सेटिंग्स, या मोटर विफलता से उत्पन्न हो सकती है, कनेक्शन चेक और पैरामीटर सत्यापन की आवश्यकता होती है। संचार त्रुटियां (F04500) केबल मुद्दों, बेमेल सेटिंग, या दोषपूर्ण नियंत्रण इकाइयों की वजह से केबल निरीक्षण और कॉन्फ़िगरेशन चेक की आवश्यकता होती है।

इन कारणों को समझने और चरण-दर-चरण समाधानों का पालन करके, तकनीशियन कुशलता से मुद्दों को हल कर सकते हैं, डाउनटाइम को कम कर सकते हैं, और सीमेंस S120 सिस्टम को मज़बूती से संचालित कर सकते हैं। सफाई, निरीक्षण और सुरक्षा प्रोटोकॉल के पालन सहित नियमित रखरखाव, आगे के दोषों को रोकता है और सीमेंस 6SL3120-2TE21-8AA3 के जीवनकाल का विस्तार करता है।
