समस्या निवारण sinamics v20: सामान्य दोष और त्रुटि कोड को ठीक करना

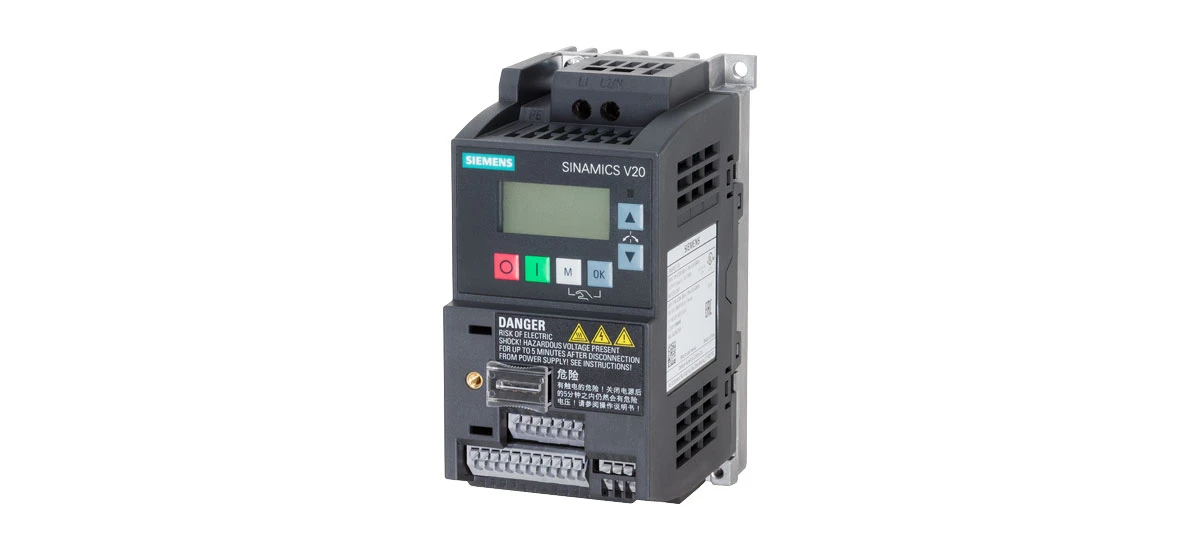

SINAMICS V20एक लोकप्रिय इन्वर्टर ड्राइव है जो कई औद्योगिक अनुप्रयोगों में उपयोग किया जाता है, इलेक्ट्रिक मोटर्स को नियंत्रित करने के लिए, कारखानों में कन्वेयर बेल्ट से लेकर जल उपचार संयंत्रों में पंप तक। इसकी विश्वसनीयता इसे इंजीनियरों के लिए एक शीर्ष विकल्प बनाती है, लेकिन किसी भी विद्युत उपकरण की तरह, यह कभी -कभी दोषों का सामना कर सकता है और त्रुटि कोड दिखा सकता है। यह जानना कि इन मुद्दों को कैसे समस्या निवारण किया जाए, अपनी मशीनरी को सुचारू रूप से चलाने और महंगा डाउनटाइम से बचने के लिए महत्वपूर्ण है। इस ब्लॉग में, हम Sinamics V20 के सामान्य दोषों को देखेंगे, उनके त्रुटि कोड का क्या मतलब है, चरण-दर-चरण फिक्स, और समस्याओं को शुरू करने से पहले कैसे उन्हें रोकना है।

Sinamics V20 और उनके कारणों में सामान्य दोष

ओवरहीटिंग मुद्दे

Sinamics V20 के साथ एक सामान्य समस्या ओवरहीटिंग है, जो अक्सर व्यस्त उत्पादन वातावरण में होती है। यह तब हो सकता है जब ड्राइव एक गर्म वातावरण (40 डिग्री से ऊपर का तापमान) में काम कर रही हो, इसके चारों ओर पर्याप्त एयरफ्लो नहीं है-जैसे कि अन्य गर्मी पैदा करने वाले उपकरणों के साथ एक तंग कैबिनेट में टक किया जा रहा है-या यदि यह लंबे समय तक ओवरलोड किया जा रहा है। जब Sinamics V20 ओवरहीट करता है, तो इसके आंतरिक तापमान सेंसर एक सुरक्षात्मक शटडाउन को ट्रिगर करते हैं, जो आपकी उत्पादन लाइन को अचानक रोक सकता है।

ओवरहीटिंग को रोकने के लिए, सुनिश्चित करें कि ड्राइव के आसपास का क्षेत्र साफ और अच्छी तरह से हर्षित है। कैबिनेट के पास एक छोटे से प्रशंसक को स्थापित करने से एयरफ्लो में काफी सुधार हो सकता है। जांचें कि सिनैमिक्स V20 में निर्मित कूलिंग प्रशंसक एक स्थिर हम के लिए ठीक से लिस्टेन कर रहे हैं जब ड्राइव चल रहा हो और कि कोई धूल नहीं है, जो वेंट को अवरुद्ध कर रही है। यदि ओवरहीटिंग अभी भी होती है, तो आपको उत्पादन कार्यक्रम को समायोजित करके ड्राइव पर लोड को कम करने या सुविधा के एक छायांकित हिस्से की तरह एक कूलर स्थान पर ले जाने की आवश्यकता हो सकती है। Sinamics V20 ओवरहीटिंग सॉल्यूशंस में अक्सर कूलिंग सिस्टम के सरल चेक शामिल होते हैं जो कुछ ही मिनट लगते हैं लेकिन डाउनटाइम के घंटों को बचाते हैं।

बिजली की आपूर्ति समस्याएं

एक और लगातार दोष बिजली की आपूर्ति से संबंधित है, जो सिनामिक्स V20 के "दिल" के रूप में कार्य करता है। ड्राइव को सही तरीके से काम करने के लिए एक स्थिर पावर इनपुट (आमतौर पर 230V या 400V एसी, मॉडल के आधार पर) की आवश्यकता होती है। यदि वोल्टेज रेटेड मान के 10% से नीचे गिरता है या 15% से ऊपर स्पाइक्स करता है, तो ड्राइव त्रुटि कोड दिखा सकता है। बिजली के उछाल-अक्सर बिजली के स्ट्राइक या आस-पास की भारी मशीनरी के कारण होने से समय के साथ आंतरिक घटकों को भी नुकसान हो सकता है।

ढीले या क्षतिग्रस्त पावर केबल एक और अपराधी हैं। फ्रायड इन्सुलेशन या कॉरोडेड टर्मिनल सर्किट में प्रतिरोध पैदा कर सकते हैं, जिससे वोल्टेज की बूंदें हो सकती हैं। इसके लिए जांच करने के लिए, क्षति के किसी भी संकेत के लिए पावर केबल का निरीक्षण करें, जैसे कि दरारें या जलन, और सुनिश्चित करें कि टर्मिनल शिकंजा कसकर जुड़े हुए हैं (लेकिन अधिक कड़ाही नहीं, जो थ्रेड्स को पट्टी कर सकते हैं)। आप नियमित अंतराल पर इनपुट वोल्टेज को मापने के लिए एक मल्टीमीटर का उपयोग भी कर सकते हैं-उच्च-उपयोग सेटिंग्स में सप्ताह में एक बार कम से कम एक बार और यह सुनिश्चित करें कि यह Sinamics V20 मैनुअल में निर्दिष्ट सीमा के भीतर है। Sinamics V20 बिजली की आपूर्ति के मुद्दे समस्या निवारण बिजली इनपुट की मूल बातें की जांच के साथ शुरू होते हैं, जो अक्सर संबंधित दोषों के 60% को हल कर सकते हैं।

Sinamics V20 पर त्रुटि कोड कैसे ठीक करें

त्रुटि कोड F0001: अतिवृद्धि

सिनैमिक्स V20 पर त्रुटि कोड F0001 का मतलब है कि एक अतिव्यापी स्थिति है, जहां ड्राइव के माध्यम से प्रवाहित वर्तमान इसकी सुरक्षित सीमा से अधिक है। यह तीन मुख्य मुद्दों के कारण हो सकता है: मोटर वाइंडिंग में एक शॉर्ट सर्किट या मोटर से ड्राइव को जोड़ने वाले केबल, मोटर पर अचानक भारी भार (जैसे कि एक जाम कन्वेयर), या एक दोषपूर्ण मोटर असर जो घर्षण को बढ़ाता है।

सबसे पहले, ड्राइव बंद करें और मोटर केबलों को डिस्कनेक्ट करें। शॉर्ट सर्किट की जांच करने के लिए प्रतिरोध मोड में एक मल्टीमीटर सेट का उपयोग करें: एक जांच को एक मोटर टर्मिनल पर स्पर्श करें और दूसरा मोटर फ्रेम-यदि रीडिंग 1mω से कम है, तो एक छोटा है। यदि आपको एक छोटा, मरम्मत या क्षतिग्रस्त भागों को बदलना या बदलना है (एक योग्य इलेक्ट्रीशियन को मोटर रिवाइंडिंग को संभालना चाहिए)। यदि कोई छोटा नहीं है, तो जांचें कि क्या मोटर को सिनामिक्स V20 पैनल पर वर्तमान डिस्प्ले की निगरानी करके ओवरलोड किया जा रहा है, जबकि यह चलता है। लोड को कम करना (जैसे, एक जाम को साफ करना) या ड्राइव की त्वरण सेटिंग्स को समायोजित करना गति को अधिक धीरे -धीरे रैंप अप करने के लिए इस त्रुटि को ठीक कर सकता है।

त्रुटि कोड F0002: ओवरवॉल्टेज

जब Sinamics V20 त्रुटि कोड F0002 दिखाता है, तो यह DC लिंक सर्किट में ओवरवॉल्टेज को इंगित करता है, जो विद्युत ऊर्जा को संग्रहीत करता है। यह आमतौर पर तब होता है जब इनपुट वोल्टेज बहुत अधिक होता है (रेटेड मान के 110% से ऊपर) या जब ब्रेकिंग सर्किट के साथ कोई समस्या होती है, जो मोटर को धीमा करने में मदद करती है।

इसे ठीक करने के लिए, पीक ऑपरेटिंग टाइम्स-वोल्टेज के दौरान एक मल्टीमीटर के साथ इनपुट वोल्टेज की जांच करें जब अन्य मशीनरी चल रही हो तो उतार-चढ़ाव कर सकते हैं। यदि यह ड्राइव के लिए रेटेड वोल्टेज से अधिक है, तो इसे स्थिर करने के लिए एक वोल्टेज नियामक स्थापित करें। यदि वोल्टेज सामान्य है, तो ब्रेकिंग रेसिस्टर (कूलिंग पंखों के साथ एक धातु घटक) और ब्रेकिंग सर्किट वायरिंग का निरीक्षण करें। एक दोषपूर्ण ब्रेकिंग रेसिस्टर में जलाने के निशान या एक टूटे हुए तार हो सकते हैं, जिससे इसे अतिरिक्त ऊर्जा को नष्ट करने से रोका जा सकता है। इसे एक ही वाटेज (मैनुअल में निर्दिष्ट) के अवरोधक के साथ बदलना समस्या को हल कर सकता है।

त्रुटि कोड F0004: ओवरहीटिंग

त्रुटि कोड F0004 सीधे सिनामिक्स V20 के ओवरहीटिंग से संबंधित है, जब आंतरिक तापमान 70 डिग्री से अधिक हो जाता है, तो ट्रिगर हो जाता है। जैसा कि हमने पहले चर्चा की थी, यह खराब वेंटिलेशन, एक दोषपूर्ण शीतलन प्रशंसक, या अपने कर्तव्य चक्र से परे ड्राइव का संचालन करने के कारण हो सकता है (जैसे, 100% लोड 24/7 पर चल रहा है)।

कूलिंग फैन की जाँच करके शुरू करें: ड्राइव को बंद करें, फ्रंट पैनल को हटा दें, और पंखे को हाथ से स्पिन करें-अगर यह अटक गया है या एक पीस शोर करता है, तो इसे एक संगत मॉडल के साथ बदलें। फिर, संपीड़ित हवा का उपयोग करके वेंट से किसी भी धूल या मलबे को साफ करें (हानिकारक घटकों से बचने के लिए 6 इंच दूर हो सकता है)। यदि ड्राइव एक गर्म क्षेत्र में है, तो वेंटिलेशन सिस्टम स्थापित करके या गर्मी के स्रोतों को दूर करके पर्यावरण को ठंडा करने का प्रयास करें। बेहद गर्म सुविधाओं में ड्राइव के लिए, एक हीट सिंक (एक धातु की प्लेट जो गर्मी को अवशोषित करता है) जोड़ने से अतिरिक्त तापमान को फैलाने में मदद मिल सकती है। इन चरणों में ओवरहीटिंग को हल करने और त्रुटि कोड को साफ करने में मदद करनी चाहिए।

संचार त्रुटियों से निपटना

में संचार त्रुटियांSINAMICS V20पीएलसी (प्रोग्रामेबल लॉजिक कंट्रोलर) या एक कंट्रोल पैनल जैसे अन्य उपकरणों के साथ संवाद करने से इसे रोक सकते हैं, जो स्वचालित सिस्टम के लिए महत्वपूर्ण है। ये त्रुटियां F0701 (संचार टाइमआउट) या F0702 (अमान्य डेटा) जैसे त्रुटि कोड के रूप में दिखाई दे सकती हैं।

मुख्य कारण ढीले या क्षतिग्रस्त संचार केबल (अक्सर ईथरनेट या प्रोफिबस केबल), गलत संचार सेटिंग्स (जैसे बॉड रेट या एड्रेस बेमेल), या अन्य विद्युत उपकरणों (जैसे वेल्डर या बड़े मोटर्स) से हस्तक्षेप हो सकते हैं। इसे ठीक करने के लिए, पहले संचार केबलों की जांच करें: उन्हें डिस्कनेक्ट करें और इन्सुलेशन में मुड़े हुए पिन या कटौती के लिए निरीक्षण करें। सुनिश्चित करें कि वे ठीक से कनेक्टेड-सबसे कनेक्टर्स हैं, जब सही तरीके से बैठा है।

फिर, सत्यापित करें कि Sinamics V20 पर संचार सेटिंग्स उस डिवाइस की सेटिंग्स से मेल खाती हैं जिसके साथ वह संचार कर रहा है। उदाहरण के लिए, यदि पीएलसी 9600 की बॉड दर का उपयोग करता है, तो ड्राइव को उसी पर सेट किया जाना चाहिए। आप इन सेटिंग्स को ड्राइव के कंट्रोल पैनल या सॉफ्टवेयर जैसे सीमेंस स्टार्टर का उपयोग करके समायोजित कर सकते हैं। संचार केबलों को विद्युत हस्तक्षेप के स्रोतों से दूर रखना-उन्हें धातु कंडुइट्स के माध्यम से रूट करना या उन्हें कम से कम 12 इंच-कैन द्वारा पावर केबल से अलग करना भी मदद करता है। SINAMICS V20 संचार त्रुटियों में अक्सर इन कनेक्शन की जांच करना और विवरण सेट करना शामिल है, जो अनदेखी करना आसान है लेकिन हल करने के लिए सरल है।

Sinamics V20 पर फॉल्ट कोड रीसेट करना

त्रुटि कोड का कारण बनने वाली समस्या को ठीक करने के बाद, आपको फॉल्ट मेमोरी को साफ़ करने के लिए Sinamics V20 को रीसेट करना होगा। सबसे आसान तरीका एक पावर साइकिल करना है: मुख्य पावर स्विच को बंद करें, कम से कम 30 सेकंड (कैपेसिटर डिस्चार्ज करने के लिए) की प्रतीक्षा करें, और फिर इसे वापस चालू करें। यह F0001, F0002 और F0004 सहित अधिकांश दोष कोड को साफ करना चाहिए।

यदि त्रुटि कोड रीसेट करने के बाद वापस आता है, तो इसका मतलब है कि समस्या पूरी तरह से निश्चित नहीं थी, उदाहरण के लिए, मोटर में एक छिपा हुआ छोटा जो केवल लोड के तहत दिखाई देता है। कुछ त्रुटि कोड, जैसे संचार दोष (F0701), नियंत्रण कक्ष का उपयोग करके भी रीसेट किया जा सकता है: मेनू में प्रवेश करने के लिए "एम" बटन दबाएं, "दोषों पर नेविगेट करें," "रीसेट करें," चुनें और पुष्टि करने के लिए "पी" दबाएं। अपने मॉडल पर विशिष्ट निर्देशों के लिए उपयोगकर्ता मैनुअल का संदर्भ लें, क्योंकि बटन फ़ंक्शन थोड़ा भिन्न हो सकते हैं। Sinamics V20 फॉल्ट कोड को कैसे रीसेट करें एक सामान्य प्रश्न है, और पावर साइकिल विधि ज्यादातर मामलों में काम करती है, मैनुअल रीसेट की तुलना में समय की बचत करती है।

मोटर कनेक्शन की जाँच करना

गरीब मोटर कनेक्शन Sinamics V20 में विभिन्न दोषों को जन्म दे सकते हैं, सिस्टम में "कमजोर लिंक" की तरह काम कर सकते हैं। ढीले कनेक्शन प्रतिरोध पैदा करते हैं, जो गर्मी उत्पन्न करता है और वोल्टेज की बूंदों का कारण बन सकता है, जबकि corroded कनेक्शन (नमी या धूल से) वर्तमान प्रवाह को पूरी तरह से बाधित कर सकते हैं। दोनों मुद्दे F0001 (ओवरक्रैक) जैसे त्रुटि कोड को ट्रिगर कर सकते हैं या यहां तक कि मोटर को असमान गति से चलने का कारण बन सकते हैं।

मोटर कनेक्शन की जांच करने के लिए, ड्राइव को पावर बंद कर दें और मोटर (लॉकआउट-टैगआउट प्रक्रियाएं सुरक्षा के लिए जरूरी हैं)। फिर, Sinamics V20 पर टर्मिनल कवर को हटा दें और उन शिकंजा का निरीक्षण करें जहां मोटर केबल जुड़े हुए हैं। एक टोक़ रिंच का उपयोग करके किसी भी ढीले कनेक्शन को कस लें (मैनुअल के टोक़ चश्मा का पालन करें-आमतौर पर छोटे केबलों के लिए 2-3 एनएम) और एक तार ब्रश के साथ किसी भी संक्षारण को साफ करें।

सुनिश्चित करें कि केबल मोटर और ड्राइव के लिए सही आकार हैं: अंडरसीज़्ड केबल (बहुत पतले) ओवरहीट कर सकते हैं, जबकि ओवरसाइज़्ड वाले सुरक्षित रूप से कनेक्ट करने के लिए कठिन हैं। उदाहरण के लिए, 1.5kW मोटर आमतौर पर 1.5 मिमी केबल का उपयोग करती है। Sinamics V20 मोटर कनेक्शन समस्याओं से नियमित निरीक्षणों से बचा जा सकता है-आपके मासिक रखरखाव चेकलिस्ट में 10 मिनट लगते हैं, लेकिन प्रमुख मुद्दों को रोकता है।

Sinamics V20 के लिए निवारक रखरखाव

दोषों और त्रुटि कोड की संख्या को कम करने के लिए, नियमित रूप से निवारक रखरखाव महत्वपूर्ण है, जैसे कि आपकी कार नियमित तेल परिवर्तन देना। इसमें डस्ट बिल्डअप को रोकने के लिए हर 3 महीने में ड्राइव और इसके वेंट की सफाई करना शामिल है, जो एक इन्सुलेटर और ट्रैप गर्मी के रूप में कार्य करता है। वेंट-कभी भी पानी या तरल क्लीनर का उपयोग करने के लिए एक नरम ब्रश या संपीड़ित हवा का उपयोग करें, क्योंकि वे इलेक्ट्रॉनिक्स को नुकसान पहुंचा सकते हैं।

जकड़न और क्षति के लिए सभी केबल और कनेक्शन की जाँच करें मासिक: फ्रायड तारों, फटा इन्सुलेशन, या ढीले शिकंजा की तलाश करें। सुनिश्चित करें कि कूलिंग सिस्टम प्रशंसकों का परीक्षण करके ठीक से काम कर रहा है और गर्मी सिंक-अगर कोई प्रशंसक शोर है, तो विफल होने से पहले इसे बदलें। यह भी एक अच्छा विचार है कि जब वे (दिन का समय, उत्पादन अनुसूची) और उन्हें ठीक करने के लिए क्या किया गया था, के साथ, किसी भी त्रुटि कोड का एक लॉग रखना भी दिखाई देता है। यह लॉग आपको पैटर्न को स्पॉट करने में मदद कर सकता है, जैसे कि कारखाने के गर्म होने पर दोपहर की पाली के दौरान केवल ओवरहीटिंग, और तदनुसार समायोजित करें। नियमित रखरखाव आपके sinamics V20 के जीवन को 2-3 साल तक बढ़ा सकता है और इसे मज़बूती से चल रहा है।

Sinamics V20 में मुद्दों को रोकना: सक्रिय उपाय

अपने sinamics v20 में मुद्दों को रोकने के लिए सक्रिय कदम उठाना समस्याओं को ठीक करने से बेहतर है, क्योंकि वे होने के बाद एक औंस एक पाउंड इलाज के लायक है। यह सुनिश्चित करके शुरू करें कि ड्राइव सही वातावरण में स्थापित है: इसे चरम तापमान (आदर्श रूप से 10-30 डिग्री), आर्द्रता (85% गैर-कंडेंसिंग से नीचे), और धूल से दूर रखें। Sinamics V20 मैनुअल में इंस्टॉलेशन दिशानिर्देशों का पालन करें, जो एयरफ्लो के लिए ऊपर और नीचे कम से कम 10 सेमी स्थान के साथ ड्राइव को लंबवत रूप से बढ़ते हुए सलाह देता है।

अपने उपयोग के अनुरूप नियमित निरीक्षण कार्यक्रम सेट करें: यदि ड्राइव 24/7 चलती है, तो पहनने के लिए मासिक के बजाय साप्ताहिक पावर और संचार केबल की जाँच करें, और किसी भी ढीले कनेक्शन को कस लें। धूल की रुकावटों से बचने के लिए हर दो महीने में शीतलन वेंट और प्रशंसकों को साफ करें, जो ओवरहीटिंग का एक सामान्य कारण है।

Sinamics V20 के उचित उपयोग पर ट्रेन ऑपरेटर: उन्हें चेतावनी रोशनी के लिए प्रदर्शन की निगरानी करना, असामान्य शोर के लिए सुनना (जैसे एक असफल प्रशंसक से पीसना), और तुरंत मुद्दों की रिपोर्ट करें। ओवरलोडिंग अक्सर तब होती है जब ऑपरेटर उत्पादन कोटा को पूरा करने के लिए ड्राइव को धक्का देते हैं, जिससे उन्हें ड्राइव की लोड सीमा (मैनुअल में पाया जाता है) से बचने के लिए।

ड्राइव के फर्मवेयर को अपडेट करें जब नए संस्करण उपलब्ध हैं, तो-निर्माता जैसे कि सीमेंस रिलीज़ अपडेट्स जैसे बग्स को ठीक करने या प्रदर्शन में सुधार करने के लिए, जो भविष्य की त्रुटियों को रोक सकता है। आप सीमेंस वेबसाइट से फर्मवेयर डाउनलोड कर सकते हैं और इसे USB स्टिक या सॉफ़्टवेयर का उपयोग करके इंस्टॉल कर सकते हैं।

अंत में, सर्ज प्रोटेक्टर्स और वोल्टेज स्टेबलाइजर्स का उपयोग सिनैमिक्स V20 को बिजली के उतार -चढ़ाव से ढालने के लिए करें। ये डिवाइस अचानक वोल्टेज स्पाइक्स के खिलाफ एक बाधा के रूप में कार्य करते हैं जो ड्राइव के आंतरिक घटकों को नुकसान पहुंचा सकते हैं, जैसे कि आपके सिर की रक्षा करने वाला हेलमेट। इन सक्रिय चरणों को मिलाकर, आप अपने सिनामिक्स V20 में दोषों के जोखिम को 70%तक कम कर सकते हैं।

निष्कर्ष: Sinamics V20 को प्रभावी ढंग से समस्या निवारण

Sinamics V20 को प्रभावी ढंग से समस्या निवारण के लिए अपने सामान्य दोषों, त्रुटि कोड और उन्हें हल करने के चरणों की स्पष्ट समझ की आवश्यकता होती है। ओवरहीटिंग और बिजली की आपूर्ति के मुद्दों से लेकर F0001, F0002, और F0004 जैसे विशिष्ट त्रुटि कोड तक, प्रत्येक समस्या में एक तार्किक कारण और समाधान-अक्सर ढीले कनेक्शन या गंदे वेंट जैसे सरल मुद्दों में निहित है। संचार त्रुटियों और मोटर कनेक्शन के मुद्दों को केबल, सेटिंग्स और कनेक्शन की जाँच करके संबोधित किया जा सकता है, जबकि गलती कोड को रीसेट करना अक्सर एक साधारण शक्ति चक्र दूर होता है।

निवारक उपाय केवल उतने ही महत्वपूर्ण हैं: नियमित रखरखाव, उचित स्थापना, ऑपरेटर प्रशिक्षण और फर्मवेयर अपडेट Sinamics V20 को वर्षों तक सुचारू रूप से चला सकते हैं। इस ब्लॉग में दिशानिर्देशों का पालन करके, आप न केवल समस्याओं को जल्दी से ठीक कर देंगे जब वे उत्पन्न होते हैं, बल्कि अधिकांश मुद्दों को पहले स्थान पर होने से रोकते हैं। हमेशा याद रखें कि मॉडल-विशिष्ट विवरण और सुरक्षा निर्देशों के लिए SINAMICS V20 उपयोगकर्ता मैनुअल का उल्लेख करें-यह छोटा कदम यह सुनिश्चित करता है कि आप अपने ड्राइव के लिए सबसे सटीक जानकारी के साथ काम कर रहे हैं। सही ज्ञान के साथ, आपकाSINAMICS V20अपने औद्योगिक सेटअप में एक विश्वसनीय वर्कहॉर्स बने रहेंगे।
