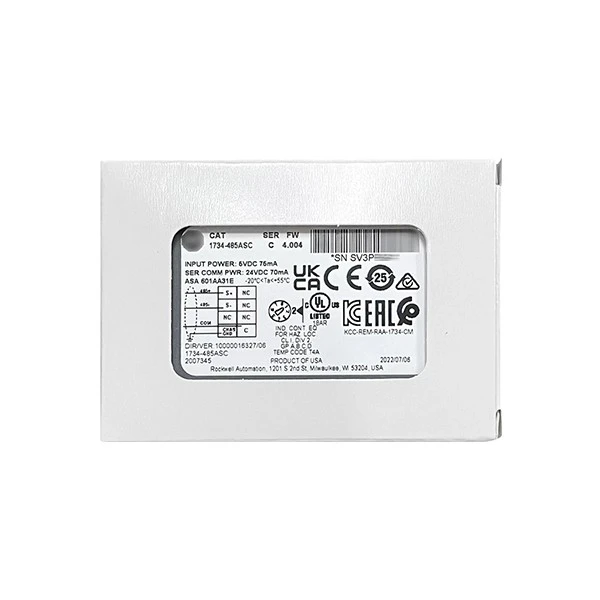

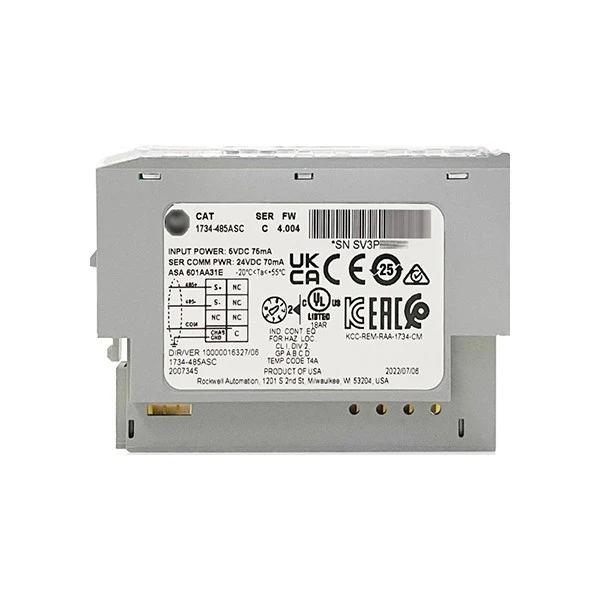

एलन ब्रैडली 1734-485एएससी

ब्रांड:एलन ब्रैडली
नमूना:1734-485एएससी

इन्वेंटरी स्थिति:माल स्टॉक में उपलब्ध है.

उत्पाद की विशेषताएँ

एलन ब्रैडली 1734-485एएससी एक विश्वसनीय आरएस-485 सीरियल संचार मॉड्यूल है जो विशेष रूप से एलन ब्रैडली के प्वाइंट आई/ओ वितरित आई/ओ सिस्टम के लिए डिज़ाइन किया गया है। यह प्वाइंट I/O मॉड्यूल और औद्योगिक क्षेत्र उपकरणों जैसे फ़्रीक्वेंसी कन्वर्टर्स, स्मार्ट मीटर और तीसरे पक्ष पीएलसी के बीच एक महत्वपूर्ण लिंक के रूप में कार्य करता है, जो स्वचालन सेटअप में स्थिर द्विदिश डेटा विनिमय को सक्षम बनाता है। यह कई व्यापक रूप से उपयोग किए जाने वाले औद्योगिक प्रोटोकॉल का समर्थन करता है, जिसमें एलन ब्रैडली के मालिकाना डीएफ1 (पूर्ण-डुप्लेक्स/आधा-डुप्लेक्स) और डीएच-485 प्रोटोकॉल, साथ ही यूनिवर्सल मॉडबस आरटीयू प्रोटोकॉल (क्लाइंट और सर्वर दोनों मोड में) शामिल हैं। इसका मतलब यह है कि यह एलन ब्रैडली उपकरण और तीसरे पक्ष के उपकरणों के साथ सहजता से जुड़ सकता है, जिससे मिश्रित-सिस्टम वातावरण में अनुकूलता संबंधी समस्याएं कम हो सकती हैं।

एलन ब्रैडली 1734-485एएससी में कॉन्फ़िगर करने योग्य डेटा बिट्स (7 या 8), स्टॉप बिट्स (1, 1.5, या 2), और समता (कोई नहीं, सम या विषम) है। बॉड दरें 1200 बीपीएस से 115200 बीपीएस तक होती हैं। सिग्नल प्रतिबिंब को कम करने और स्थिर डेटा ट्रांसफर की गारंटी के लिए, मॉड्यूल में ए +, बी- और जीएनडी पिन के साथ एक एकल आरएस - 485 अंतर पोर्ट है और साथ ही एक एकीकृत 120Ω समाप्ति अवरोधक है जिसे डिप स्विच या सॉफ़्टवेयर के माध्यम से सक्रिय किया जा सकता है। यह बिना रिपीटर वाली बस में 32 नोड्स को समायोजित कर सकता है, और इसकी ट्रांसमिशन रेंज 9600 बीपीएस (परिरक्षित ट्विस्टेड-पेयर केबल के साथ) पर 1200 मीटर तक और 115200 बीपीएस पर लगभग 150 मीटर है।

एलन ब्रैडली 1734-485एएससी एलन ब्रैडली के लॉजिक्स श्रृंखला नियंत्रकों, जैसे कंट्रोललॉगिक्स, कॉम्पैक्टलॉगिक्स और फ्लेक्सलॉगिक्स के साथ संगत है, और 35 मिमी मानक डीआईएन रेल (प्वाइंट I/O बेस की आवश्यकता होती है) पर माउंट होता है। स्टूडियो 5000 लॉजिक्स डिज़ाइनर सॉफ़्टवेयर (संस्करण 24 या उच्चतर) का उपयोग कॉन्फ़िगरेशन के लिए किया जाता है, जो सिस्टम को रोके बिना ऑनलाइन पैरामीटर परिवर्तन को सक्षम करता है। जब हॉट-स्वैपेबल बेस (जैसे कि 1734-टीबी3एच) के साथ जोड़ा जाता है, तो यह अतिरिक्त सुविधा के लिए हॉट स्वैपिंग की सुविधा देता है, जिससे डाउनटाइम को कम करने के लिए सिस्टम चालू होने पर मॉड्यूल प्रतिस्थापन की अनुमति मिलती है।

विशेष विवरण

नमूना	1734-485एएससी
शृंखला	एलन ब्रैडली पॉइंट I/O सीरीज
मॉड्यूल प्रकार	आरएस-485 सीरियल संचार कनवर्टर मॉड्यूल
प्रमाणपत्र	यूएल, सीयूएल, सीई, एटेक्स, आईईसी 61010-1
संचार इंटरफेस	आरएस-485 संतुलित विभेदक सीरियल इंटरफ़ेस
टोपोलॉजी	बस
अधिकतम नोड्स	32
आयाम (एल × डब्ल्यू × एच)	118 मिमी × 32 मिमी × 110 मिमी

सावधानियां

सबसे पहले, एलन ब्रैडली 1734-485एएससी स्थापित करते समय, हमेशा एक संगत प्वाइंट I/O आधार (जैसे 1734-टीबी, 1734-टीबी3, या 1734-टीबी3एच) का उपयोग करें। यदि मॉड्यूल को बिना आधार के सीधे 35 मिमी डीआईएन रेल पर लगाया जाता है तो बिजली आपूर्ति और सिग्नल ट्रांसमिशन बाधित हो जाएगा। सुनिश्चित करें कि ढीले कनेक्शन के कारण बिजली की समस्या या खराब संचार से बचने के लिए आधार रेल से मजबूती से जुड़ा हुआ है।

आरएस -485 पोर्ट को वायरिंग करते समय टर्मिनलों का सावधानीपूर्वक मिलान करें: मॉड्यूल के एक्स (आरएस -485 ए+) को फ़ील्ड डिवाइस के मिलान वाले ए+ टर्मिनल से, वाई (आरएस -485 बी-) को बी- से, और जी को सिग्नल ग्राउंड (जीएनडी) से कनेक्ट करें। चालू करने से पहले, वायरिंग की दोबारा जांच करें क्योंकि A+ और B स्विच करने से संचार बाधित हो जाएगा। आरएस -485 कनेक्शन के लिए, ईएमआई कम करने के लिए शील्डेड ट्विस्टेड-पेयर केबल (जैसे बेल्डेन 9841) का उपयोग करें; सिग्नल हस्तक्षेप को रोकने के लिए, केबल को हाई-वोल्टेज लाइनों और मोटर केबलों से दूर रखें। 150 मीटर (उच्च बॉड दर पर) या 32 नोड्स से अधिक लंबी बस लंबाई के लिए रेंज बढ़ाने और सिग्नल गुणवत्ता को संरक्षित करने के लिए एक आरएस-485 रिपीटर (एलन ब्रैडली 1784-केटीसीएक्स की तरह) जोड़ें। जब मॉड्यूल आरएस-485 बस के दोनों छोर पर हो तो अंतर्निहित 120Ω टर्मिनेशन रेसिस्टर (डीआईपी स्विच या स्टूडियो 5000 सॉफ्टवेयर के माध्यम से) सक्षम करें - यह सिग्नल प्रतिबिंब को कम करता है और डेटा ट्रांसमिशन स्थिरता में सुधार करता है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: एलन ब्रैडली 1734-485एएससी मॉड्यूल का उपयोग किसके लिए किया जाता है?

उ: एलन {{0} ब्रैडली 1734 - 485 एएससी एक प्वाइंट आई/ओ सीरियल इंटरफ़ेस मॉड्यूल है जो आरएस - 485 या आरएस - 422 एएससीआईआई डिवाइसों {{8} जैसे बारकोड रीडर, वेट स्केल, विजन सेंसर, सीरियल प्रिंटर और सीरियल डिस्प्ले {{11} को एक वितरित आई/ओ आर्किटेक्चर के भीतर एक लॉजिक्स कंट्रोलर से जोड़ता है। यह 300 बीपीएस से 38400 बीपीएस तक उपयोगकर्ता-चयन योग्य बॉड दरों पर संचालित होने वाला एकल पूर्ण-डुप्लेक्स सीरियल संचार चैनल प्रदान करता है, जो परिधीय उपकरणों और रॉकवेल ऑटोमेशन नियंत्रण प्रणालियों के बीच एएससीआईआई-आधारित डेटा ट्रांसफर को सक्षम करता है।

प्रश्न: 1734-485एएससी किस बॉड दर का समर्थन करता है?

ए: 1734-485एएससी 300 बीपीएस से 38400 बीपीएस तक चयन योग्य बॉड दरों का समर्थन करता है, जिसमें निम्नलिखित मानक दरें शामिल हैं: 300, 600, 1200, 2400, 4800, 9600, 19200, और 38400 बीपीएस।

प्रश्न: 1734-485एएससी कितनी बिजली की खपत करता है?

ए: 1734-485एएससी 24 वी डीसी नाममात्र बिजली आपूर्ति पर 15 एमए की खपत करता है, जिसमें 10 वी डीसी से 28.8 वी डीसी की ऑपरेटिंग वोल्टेज रेंज होती है। POINTBus बैकप्लेन (5 V DC साइड) पर, मॉड्यूल 75 mA खींचता है। अधिकतम तापीय अपव्यय 28.8 V DC पर 0.75 W है, जो 2.5 BTU/घंटा के बराबर है।

प्रश्न: मॉड्यूल का भौतिक पदचिह्न क्या है?

उत्तर: 1734-485एएससी की चौड़ाई 12 मिमी, ऊंचाई 56 मिमी और गहराई 75.5 मिमी है। यह बिना किसी डी-रेटिंग की आवश्यकता के क्षैतिज या ऊर्ध्वाधर माउंटिंग की अनुमति देता है और पावर (आरआईयूपी) के तहत रिमूवल और इंसर्शन का समर्थन करता है, जो सिस्टम शटडाउन के बिना लाइव मॉड्यूल प्रतिस्थापन को सक्षम करता है।

प्रश्न: मुझे 1734-485एएससी मॉड्यूल को कैसे तार और स्थापित करना चाहिए?

उ: 1734-485एएससी रिमूवेबल टर्मिनल ब्लॉक (आरटीबी) के माध्यम से आरएस-485 या आरएस-422 नेटवर्क से जुड़ता है - विशेष रूप से 1734-टीबी या 1734-टीबीएस वायरिंग बेस असेंबली। उचित स्थापना के लिए, मॉड्यूल को POINT I/O रैक में डालें, माउंटिंग बेस पर कीस्विच को स्थिति 2 पर घुमाएँ, और नेटवर्क केबल को टर्मिनल ब्लॉक पर उचित स्थिति में तार दें।
