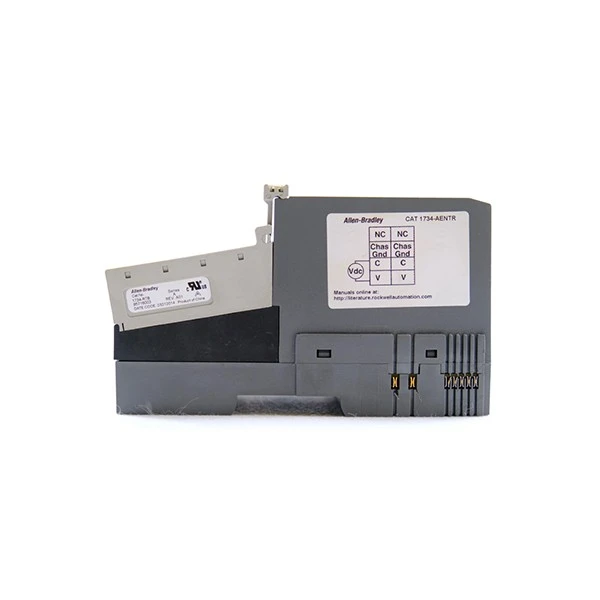

एलन ब्रैडली 1734-एएनटीआर/बी

ब्रांड:एलन ब्रैडली
नमूना:1734-एएनटीआर/बी

इन्वेंटरी स्थिति:माल स्टॉक में उपलब्ध है.

उत्पाद की विशेषताएँ

एलन ब्रैडली 1734{{1}एईएनटीआर/बी एक उच्च गुणवत्ता वाला दोहरी {{5}पोर्ट ईथरनेट/आईपी संचार एडाप्टर है जो विशेष रूप से रॉकवेल ऑटोमेशन के प्वाइंट आई/ओ प्लेटफॉर्म के लिए डिज़ाइन किया गया है। यह एलन ब्रैडली 1734 {{6}AENTR/B एडाप्टर आधे {{12}डुप्लेक्स या पूर्ण {{15}डुप्लेक्स मोड में काम कर सकता है और 10Mbps और 100Mbps की ईथरनेट स्पीड का समर्थन करता है। इसके दोहरे आरजे 45 पोर्ट वैरिएबल नेटवर्क टोपोलॉजी जैसे डेज़ी चेन, स्टार या ट्री कॉन्फ़िगरेशन का समर्थन करते हैं, जो औद्योगिक साइटों में वायरिंग जटिलता को कम करने में मदद करता है। उपयोगकर्ता तीन-स्थिति वाले थंबव्हील स्विच (001 से 254 तक की सीमा), डीएचसीपी सर्वर, या गैर-वाष्पशील मेमोरी का उपयोग करके डिवाइस के आईपी पते को आसानी से कॉन्फ़िगर कर सकते हैं, जो इसे ऑन-साइट सेटिंग के लिए आदर्श बनाता है।

एलन ब्रैडली 1734-एईएनटीआर/बी 10~28.8वी डीसी इनपुट (24वी डीसी पर रेटेड) द्वारा संचालित है और इसमें अधिकतम इनपुट करंट 10ए है। डिवाइस 10–28.8V DC फ़ील्ड पावर आउटपुट (अधिकतम 9A) और 5V DC POINTBus आउटपुट (अधिकतम 0.8A) प्रदान करता है, जो संलग्न I/O मॉड्यूल के लिए एक स्थिर बिजली आपूर्ति सुनिश्चित करता है। यह एडॉप्टर रिवर्स पोलरिटी सुरक्षा और 50V DC निरंतर अलगाव (60 सेकंड के लिए 500V AC पर परीक्षण) प्रदान करके औद्योगिक सुरक्षा मानकों को पूरा करता है। इससे विद्युत दोष क्षति का खतरा भी कम हो जाता है।

एलन ब्रैडली 1734{{4}AENTR/B I/O एक्सटेंशन में उत्कृष्ट है, 504 की कुल I/O बिंदु सीमा के लिए 63 POINT I/O मॉड्यूल, 31 प्रत्यक्ष कनेक्शन, या 5 रैक-अनुकूलित कनेक्शन (केवल डिजिटल मॉड्यूल के लिए) का समर्थन करता है। यह सीरीज C POINT I/O मॉड्यूल के साथ संगत है और रॉकवेल ऑटोमेशन के कंट्रोललॉगिक्स सिस्टम के साथ त्रुटिहीन रूप से काम करता है, जिससे यह बनता है औद्योगिक नियंत्रण प्रणालियों के उन्नयन या विस्तार के लिए एक उत्कृष्ट समाधान। इसके अलावा, यह हॉट-स्वैपिंग (खतरनाक स्थानों में पर्याप्त सुरक्षा सावधानियों के साथ) की सुविधा देता है, जिससे रखरखाव के दौरान डाउनटाइम कम हो जाता है।

विशेष विवरण

नमूना	1734-एएनटीआर/बी
उत्पाद का प्रकार	पॉइंट I/O डुअल-पोर्ट ईथरनेट/आईपी संचार एडाप्टर
संचार प्रोटोकॉल	ईथरनेट/आईपी
रेटेड इनपुट वोल्टेज	24V डीसी
इनपुट वोल्टेज रेंज	10~28.8V डीसी
अधिकतम इनपुट करंट	10A
बंदरगाहों की संख्या	2 एक्स आरजे-45
संचार दर	10/100 एमबीपीएस

सावधानियां

सबसे पहले, एलन ब्रैडली 1734-एईएनटीआर/बी स्थापित करते समय, हमेशा रॉकवेल ऑटोमेशन द्वारा अनुशंसित मानक डीआईएन रेल का उपयोग करें। 1734-एईएनटीआर/बी को महत्वपूर्ण कंपन, भारी धूल, या पानी या संक्षेपण के सीधे संपर्क वाले क्षेत्रों में रखने से बचें- क्योंकि एडाप्टर का डिज़ाइन खुला है (कोई बाहरी केस नहीं है), इन स्थितियों के कारण विद्युत समस्याएं हो सकती हैं या इसका जीवनकाल सीमित हो सकता है। एडॉप्टर के प्रदर्शन को संरक्षित करने के लिए, सत्यापित करें कि स्थापना क्षेत्र औद्योगिक स्थितियों के लिए प्रदूषण ग्रेड 2 आवश्यकताओं को पूरा करता है।

दूसरा, सुनिश्चित करें कि एलन ब्रैडली 1734-एईएनटीआर/बी की बिजली आपूर्ति सुरक्षित है। एडॉप्टर को 28.8V DC से अधिक वोल्टेज से कनेक्ट करने से आंतरिक घटक जल सकते हैं। वोल्टेज को 10 और 28.8V DC के बीच रखें। वायरिंग से पहले हमेशा पावर पोलारिटी की जांच करें - भले ही एलन ब्रैडली 1734-एईएनटीआर/बी में रिवर्स पोलरिटी सुरक्षा की सुविधा है, लंबे समय तक दोषपूर्ण वायरिंग इस सुरक्षा सुविधा को नुकसान पहुंचा सकती है। इसके अलावा, अधिकतम इनपुट करंट 10ए या फील्ड पावर आउटपुट करंट 9ए से अधिक न हो, क्योंकि ओवरलोडिंग के कारण POINT I/O सिस्टम में ओवरहीटिंग या पावर विफलता हो सकती है।

एलन ब्रैडली 1734{{2}एईएनटीआर/बी नेटवर्क को कॉन्फ़िगर करने के लिए, एक अद्वितीय आईपी पता निर्दिष्ट करने के लिए 3{5}पोजीशन थंबव्हील स्विच, डीएचसीपी सर्वर, या गैर{7}वाष्पशील मेमोरी का उपयोग करें। एक ही ईथरनेट/आईपी नेटवर्क पर एकाधिक आईपी पते का उपयोग करने से बचें, क्योंकि इसके परिणामस्वरूप संचार टकराव होगा और एडॉप्टर को कंट्रोललॉगिक्स जैसे नियंत्रण प्रणालियों से कनेक्ट होने से रोका जा सकेगा। डेज़ी चेन या स्टार टोपोलॉजी का उपयोग करते समय, सुनिश्चित करें कि आपके ईथरनेट केबल औद्योगिक-ग्रेड हैं और आरजे-45 पोर्ट से ठीक से जुड़े हुए हैं; ढीले या निम्न-गुणवत्ता वाले केबल असंगत कनेक्शन या डेटा हानि का कारण बन सकते हैं। इसके अलावा, जब एडॉप्टर सक्रिय रूप से डेटा संचारित कर रहा हो तो उसकी नेटवर्क सेटिंग्स को न बदलें, क्योंकि यह संलग्न I/O मॉड्यूल के साथ POINTBus कनेक्शन में हस्तक्षेप कर सकता है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: एलन-ब्रैडली 1734-एईएनटीआर/बी क्या है, और इसका प्राथमिक कार्य क्या है?

ए: 1734{{1}एईएनटीआर/बी एलन{{6}ब्रैडली पॉइंट आई/ओ प्लेटफॉर्म के लिए एक दोहरी {{2}पोर्ट ईथरनेट/आईपी एडाप्टर मॉड्यूल है। यह आपके लॉजिक्स कंट्रोलर (जैसे कंट्रोललॉगिक्स या कॉम्पैक्टलॉगिक्स) और स्थानीय बस पर 63 पॉइंट I/O मॉड्यूल (डिजिटल, एनालॉग, सुरक्षा, या विशेष उद्देश्य) के बीच संचार गेटवे के रूप में कार्य करता है। मॉड्यूल की विशिष्ट विशेषता इसके दो एकीकृत ईथरनेट पोर्ट हैं, जो इसे रैखिक, स्टार, ट्री, या, सबसे महत्वपूर्ण रूप से, फॉल्ट - टॉलरेंट रिंग (डीएलआर) नेटवर्क टोपोलॉजी में वायर्ड करने में सक्षम बनाते हैं। यह इसे टिकाऊ, आधुनिक मशीन-स्तरीय नेटवर्क विकसित करने के लिए एक आवश्यक घटक बनाता है।

प्रश्न: क्या 1734-एईएनटीआर/बी का उपयोग सुरक्षा अनुप्रयोगों के लिए किया जा सकता है?

उ: 1734{{1}एईएनटीआर/बी एक मानक, गैर-सुरक्षा संचार एडाप्टर है। POINT I/O प्लेटफ़ॉर्म में POINT गार्ड I/O™ नाम की एक विशेष लाइन है। आप 1734 पॉइंट गार्ड सुरक्षा I/O मॉड्यूल (जैसे डिजिटल सुरक्षा इनपुट/आउटपुट मॉड्यूल) को उसी POINTBus से कनेक्ट कर सकते हैं। ये सुरक्षा मॉड्यूल समान ईथरनेट/आईपी नेटवर्क पर सीआईपी सेफ्टी™ प्रोटोकॉल का उपयोग करके एक संगत गार्डलॉगिक्स™ सुरक्षा नियंत्रक से कनेक्ट होते हैं। AENTR/B एडाप्टर इस सुरक्षा-रेटेड डेटा को अपने सामान्य नेटवर्क कनेक्शन पर प्रसारित करता है।
