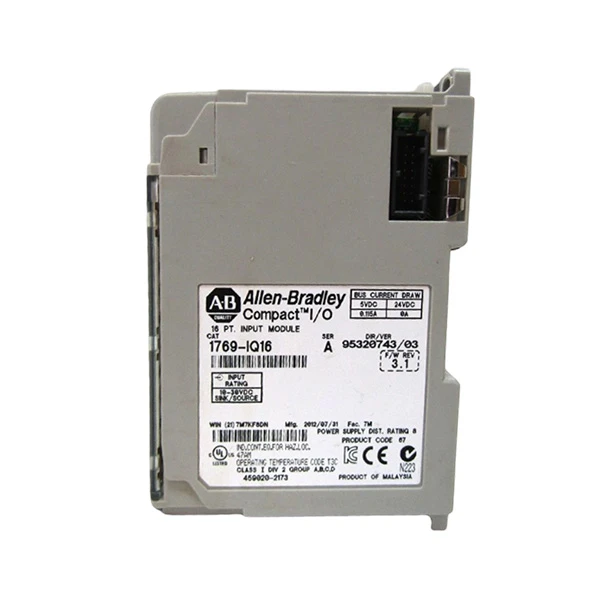

एलन-ब्रैडले 1769IQ16 इनपुट मॉड्यूल

ब्रांड:एलन-ब्राडली
नमूना:1769IQ16

इन्वेंटरी स्थिति:माल स्टॉक में उपलब्ध हैं।

एलन-ब्रैडले 1769IQ16 एक उच्च-प्रदर्शन डिजिटल इनपुट मॉड्यूल है जिसका उद्देश्य औद्योगिक स्वचालन अनुप्रयोगों के लिए है। यह मॉड्यूल रॉकवेल ऑटोमेशन की कॉम्पैक्टलॉगिक्स लाइन का हिस्सा है, जो विभिन्न प्रकार की औद्योगिक स्थितियों में इसकी निर्भरता और अनुकूलनशीलता के लिए प्रसिद्ध है। 1769IQ16 में 24V डीसी सिंक/सोर्स इनपुट के 16 चैनल हैं, जिन्हें आठ के आठ समूहों में अलग किया गया है, जिससे यह सेंसर, स्विच और फ़ैक्टरी ऑटोमेशन, प्रोसेस कंट्रोल और उपकरण अनुप्रयोगों में अन्य उपकरणों की निगरानी के लिए एकदम सही है।

30 डिग्री (86 डिग्री एफ) पर 10-30V डीसी की एक विस्तृत ऑपरेटिंग वोल्टेज रेंज और 60 डिग्री (140 डिग्री एफ) पर 10-26.4v डीसी, 1769iq16 बिजली की स्थिति को बदलने के लिए समायोजित करता है। इसमें विद्युत शोर और वोल्टेज स्पाइक्स के खिलाफ बचाव के लिए फोटोकॉपर अलगाव होता है, जिसके परिणामस्वरूप परिस्थितियों में भी स्थिर सिग्नल ट्रांसमिशन होता है। मॉड्यूल के एलईडी स्थिति संकेतक इनपुट स्थितियों पर वास्तविक समय की प्रतिक्रिया प्रदान करते हैं, जो समस्या निवारण और रखरखाव को सरल करता है।

प्रमुख विशेषताओं में सटीक सिग्नल मान्यता के लिए एक 8 एमएस इनपुट विलंबता, 115 एमए बैकप्लेन वर्तमान खपत, और 3.55 डब्ल्यू की अधिकतम गर्मी अपव्यय शामिल है। यह डीआईएन रेल या पैनल माउंटिंग का समर्थन करता है, जो अंतरिक्ष-विवश कॉन्फ़िगरेशन के लिए स्थापना लचीलापन प्रदान करता है। 1769iq16 माइक्रोलॉजी 1500 और कॉम्पैक्टलॉगिक्स 1769 नियंत्रकों के साथ संगत है, जो मौजूदा स्वचालन प्रणालियों में आसान एकीकरण को सक्षम करता है।

1769IQ16 CE, UL, और CSA प्रमाणित है, जिसका अर्थ है कि यह अंतर्राष्ट्रीय सुरक्षा आवश्यकताओं को पूरा करता है और वैश्विक बाजारों में अनुपालन करता है। इसका कॉम्पैक्ट आकार (4.65 x 1.38 x 3.43 इंच) और टिकाऊ निर्माण इसे 0 डिग्री से 60 डिग्री तक के तापमान के साथ औद्योगिक सेटिंग्स में दीर्घकालिक उपयोग के लिए आदर्श बनाते हैं। 1769IQ16 विनिर्माण लाइनों, ऊर्जा उत्पादन और जल उपचार संयंत्रों में निरंतर प्रदर्शन प्रदान करता है, उत्पादकता बढ़ाता है और डाउनटाइम को कम करता है।

उचित स्थापना

1769IQ16 को निर्दिष्ट शिकंजा का उपयोग करके DIN रेल या पैनल में सुरक्षित रूप से स्थापित किया जाना चाहिए। ओवरहीटिंग से बचने के लिए, सुनिश्चित करें कि सभी पक्षों पर मॉड्यूल के चारों ओर कम से कम 1 इंच (2.5 सेमी) एयरफ्लो है। स्थिर वोल्टेज बनाए रखने के लिए, हमेशा 1769-PA2 या 1769-PB2 जैसे उपयुक्त बिजली की आपूर्ति का उपयोग करें, और मॉड्यूल और बिजली स्रोत के बीच की दूरी को 8 से कम मॉड्यूल तक रखें। विद्युत हस्तक्षेप को रोकने के लिए एक समर्पित ग्राउंडिंग कनेक्टर के साथ मॉड्यूल को ग्राउंड करें।

वायरिंग प्रथाओं को सही करें

कनेक्शन के लिए, 22-14 AWG ठोस तार या 22-16 AWG फंसे हुए तार (तांबा, 90 डिग्री पर रेटेड) का उपयोग करें। वोल्टेज को सावधानी से जांचें: इनपुट सिग्नल 30 डिग्री पर 10 और 30 वीडीसी और 10 डिग्री पर 10 और 26.4 वीडीसी के बीच होना चाहिए। एक गलत वोल्टेज मॉड्यूल को नुकसान पहुंचा सकता है। भरोसेमंद संपर्क के लिए 0.6 एन · एम (6 एलबी · इन) टोक़ को कस लें, लेकिन ओवरटाइटिंग से बचें। रखरखाव के दौरान भ्रम से बचने के लिए प्रत्येक तार को ठीक से लेबल करें।

रखरखाव और समस्या निवारण

नियमित रूप से ढीले कनेक्शन या शारीरिक क्षति के लिए मॉड्यूल की जांच करें। यदि कोई चैनल विफल हो जाता है, तो मॉड्यूल को बदलने से पहले वायरिंग का निरीक्षण करें। डेटा हानि से बचने के लिए, मशीन को बंद करें और इंस्टॉलेशन मैनुअल में उल्लिखित चरणों का पालन करें। तेजी से मरम्मत के लिए हाथ पर 1769-RTBN18 टर्मिनल ब्लॉक जैसे प्रतिस्थापन भागों को रखें। यह सुनिश्चित करने के लिए मॉड्यूल की गर्मी अपव्यय (अधिकतम 3.55 डब्ल्यू) की जाँच करें कि यह उच्च लोड के तहत ओवरहीट नहीं है।
