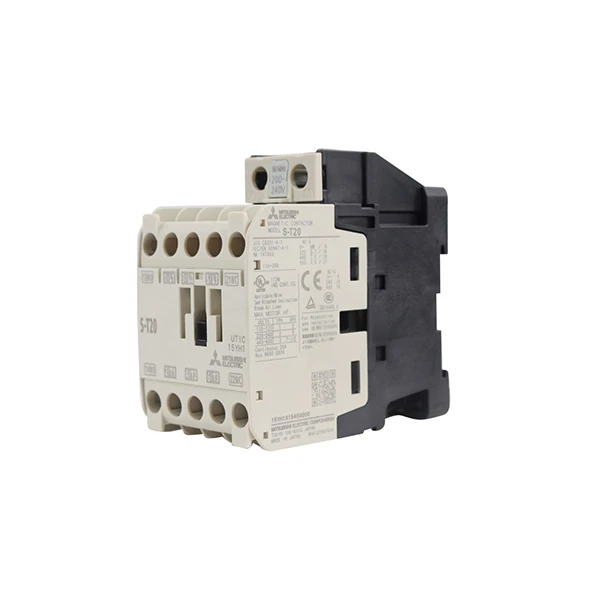

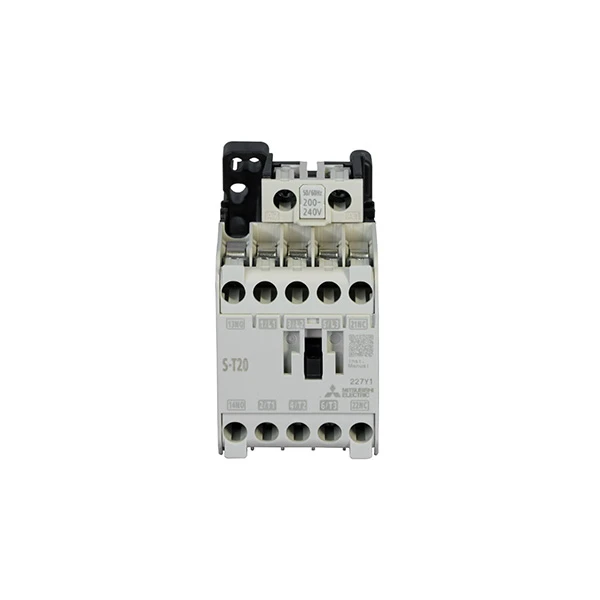

मित्सुबिशी एस-टी20
ब्रांड:मित्सुबिशी
नमूना:S-T20
इन्वेंटरी स्थिति:माल स्टॉक में उपलब्ध है.
उत्पाद की विशेषताएँ
मित्सुबिशी एस {{0} टी20 मित्सुबिशी इलेक्ट्रिक की एमएस {{3} टी श्रृंखला से एक भरोसेमंद गैर-रिवर्सिंग चुंबकीय संपर्ककर्ता है, जो विशेष रूप से औद्योगिक विद्युत नियंत्रण अनुप्रयोगों के लिए है। मित्सुबिशी एस-टी20 का प्रदर्शन अच्छा है और प्रमाणित पैरामीटर स्पष्ट हैं। यह 3-फेज मोटरों के लिए 220-440V AC पर 4.5kW की रेटेड पावर और 380-440V AC पर 7.5kW की रेटेड पावर के साथ-साथ 18 amps के AC-3 रेटेड करंट को सपोर्ट करता है। यह 690V AC सर्किट के साथ भी काम करता है और इसमें 9 एम्पीयर का रेटेड करंट होता है। मित्सुबिशी S-T20 का नियंत्रण कुंडल वोल्टेज 200 से 240V AC (50/60Hz) तक होता है, जो इसे अधिकांश औद्योगिक बिजली प्रणालियों के लिए उपयुक्त बनाता है।
मित्सुबिशी S{0}}T20 मैग्नेटिक कॉन्टैक्टर का उद्देश्य कार्यात्मक और लंबे समय तक चलने वाला होना है। इसका फुटप्रिंट छोटा है, जिसकी चौड़ाई 43 मिमी, गहराई 78 मिमी और वजन लगभग 0.27 किलोग्राम है, जो इसे डीआईएन रेल या तंग स्थानों में सतह पर लगाने के लिए आदर्श बनाता है। स्क्रू-क्लैंप कनेक्शन सुरक्षित और कुशल वायरिंग सुनिश्चित करते हुए, उंगली की सुरक्षा प्रदान करते हैं। IP20 सुरक्षा रेटिंग के साथ, यह धूल और छोटी वस्तुओं को दूर रखता है और -10 डिग्री से +55 डिग्री तक के कार्य तापमान के लिए उपयुक्त है।
मित्सुबिशी S-T20 अपने टिकाऊपन के लिए जाना जाता है। इसमें प्रति घंटे 1,800 बार की अधिकतम संचालन आवृत्ति के साथ 10 मिलियन ऑपरेशन तक का यांत्रिक स्थायित्व और एसी -3 लोड (18ए, 380-440वी एसी) पर 100,000 ऑपरेशन का विद्युत स्थायित्व है। ये गुण व्यस्त औद्योगिक सेटिंग में दीर्घकालिक स्थिरता को सक्षम बनाते हैं।
विशेष विवरण
|
नमूना |
S-T20 |
|---|---|
|
उत्पाद का प्रकार |
नॉन-रिवर्सिंग इलेक्ट्रोमैग्नेटिक कॉन्टैक्टर (एसी-3 वर्ग) |
|
शृंखला |
एमएस-टी सीरीज |
|
खम्भों की संख्या |
3 पोल (3पी) |
|
सहायक संपर्क विन्यास |
1NO+1NC (वैकल्पिक: 2NO या 2NC) |
|
संरक्षण वर्ग |
आईपी20 |
|
माउंटिंग विधि |
डीआईएन रेल माउंटिंग/सरफेस माउंटिंग |
|
परिचालन तापमान |
-10 डिग्री से +55 डिग्री |
सावधानियां
बिजली के झटके से बचने के लिए, मित्सुबिशी एस-T20 मैग्नेटिक कॉन्टैक्टर स्थापित करने से पहले मुख्य बिजली आपूर्ति काट दें। चाहे मित्सुबिशी एस-टी20 को डीआईएन रेल्स पर रखें या किसी सतह पर, सुनिश्चित करें कि स्थापना सतह सपाट और मजबूत है। मित्सुबिशी S{6}}T20 को पर्याप्त वेंटिलेशन के बिना तंग जगहों पर न रखें, क्योंकि इससे ओवरहीटिंग हो सकती है और प्रदर्शन कम हो सकता है।
मित्सुबिशी S-T20 के नियंत्रण कुंडल वोल्टेज का बिजली आपूर्ति से सटीक मिलान करें। ऐसे वोल्टेज का उपयोग करना जो निर्दिष्ट सीमा के भीतर नहीं है (उदाहरण के लिए, मानक संस्करणों के लिए 200-240V AC) मित्सुबिशी S{7}}T20 के कॉइल को नुकसान पहुंचाएगा और विफलता का कारण बनेगा। शुद्धता सुनिश्चित करने के लिए, वायरिंग से पहले मित्सुबिशी एस-टी20 के कॉइल वोल्टेज लेबल का अच्छी तरह से निरीक्षण करें।
मित्सुबिशी S-T20 में IP20 वर्गीकरण है, जिसका अर्थ है कि इसे नम स्थितियों, भारी धूल और संक्षारक गैसों से दूर रखा जाना चाहिए। मित्सुबिशी एस{4}}टी20 को -10 डिग्री से +55 डिग्री से ऊपर के तापमान में न रखें, क्योंकि ये गंभीर तापमान इसकी सेवा जीवन को छोटा कर देंगे। शॉर्ट सर्किट से बचने के लिए, मित्सुबिशी एस-टी20 पर पानी या अन्य तरल पदार्थ का सीधा संपर्क न बनाएं।
परिचालन के दौरान मित्सुबिशी S-T20 की निर्धारित भार क्षमता से अधिक न लें। 3{7}}फेज मोटरों के लिए, लोड पावर 380{10}}440V AC (AC-3 क्लास) पर 7.5kW से अधिक नहीं होनी चाहिए, क्योंकि ओवरलोडिंग से मित्सुबिशी S-T20 के मुख्य संपर्क जल जाएंगे। मित्सुबिशी एस-टी20 गैर-रिवर्सिंग मोटर नियंत्रण के लिए है; उपकरण क्षति को रोकने के लिए रिवर्सिंग ऑपरेशन के लिए इसका उपयोग करने से बचें।
