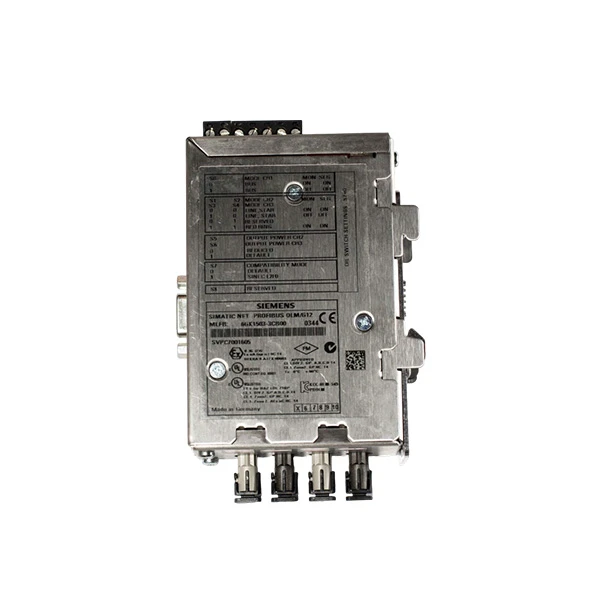

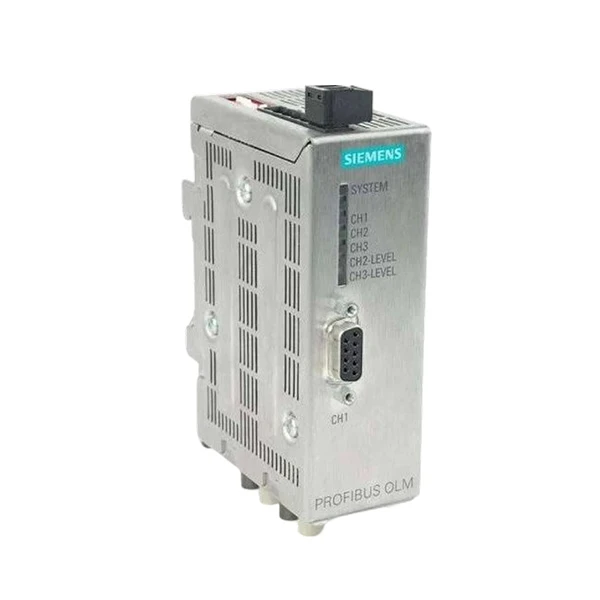

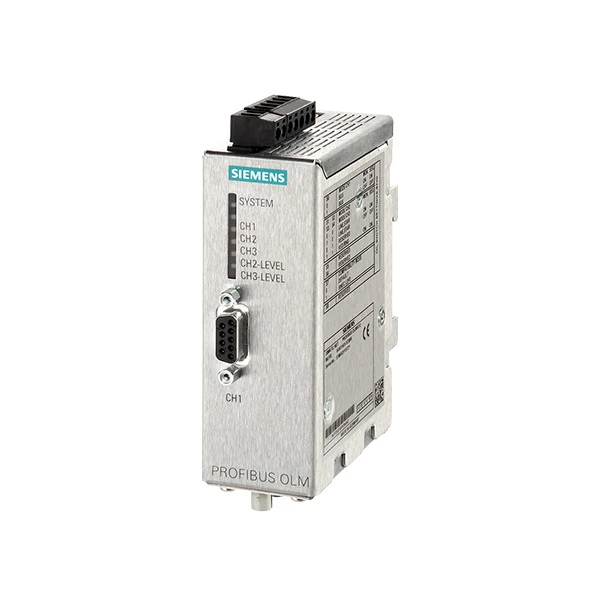

सीमेंस 6GK1503-3CB00

ब्रांड:सीमेंस
नमूना:6GK1503-3CB00

इन्वेंटरी स्थिति:माल स्टॉक में उपलब्ध है.

औद्योगिक संचार के लिए बनाया गया एक भरोसेमंद PROFIBUS OLM/G12 V4.0 ऑप्टिकल लिंक मॉड्यूल सीमेंस 6GK1503-3CB00 है। विद्युत संकेतों को ऑप्टिकल सिग्नलों में परिवर्तित करके और इसके विपरीत, यह औद्योगिक नेटवर्क के विभिन्न घटकों को जोड़ने और चुनौतीपूर्ण औद्योगिक सेटिंग्स में लंबी दूरी के डेटा स्थानांतरण को सक्षम करने में महत्वपूर्ण भूमिका निभाता है।

सबसे पहले बात करते हैं इसके इंटरफेस के बारे में। विद्युत कनेक्शन के लिए, सीमेंस 6GK1503-3CB00 में एक एकल 9{6}}पिन सब-डी सॉकेट है जो PROFIBUS-DP/PA प्रोटोकॉल का समर्थन करता है। यह इंगित करता है कि यह 9.6 kbit/s से 12 Mbit/s तक की डेटा ट्रांसफर दरों का प्रबंधन कर सकता है, जिसमें PROFIBUS PA के लिए आवश्यक 45.45 kbit/s शामिल है। इसमें ऑप्टिकल कनेक्शन के लिए चार बीएफओसी सॉकेट (2 जोड़े) हैं, जो मल्टीमोड ग्लास फाइबर के लिए आदर्श हैं। यह प्रकाश का उपयोग करके 860 एनएम की तरंग दैर्ध्य के साथ, 50/125 μm फाइबर के साथ 2850 मीटर तक और 62.5/125 μm फाइबर के साथ 3000 मीटर तक डेटा संचारित कर सकता है। औद्योगिक नेटवर्क के विस्तार के लिए, यह सीमेंस 6GK1503-3CB00 को एक उत्कृष्ट विकल्प बनाता है।

सीमेंस 6GK1503-3CB00 को स्थापित करना आसान है। इसका वजन केवल 0.34 किलोग्राम है और चौड़ाई केवल 39.5 मिमी, गहराई 74.5 मिमी और ऊंचाई 112 मिमी है। इसे दीवार या 35 मिमी डीआईएन रेल पर लगाया जा सकता है। इसका धातु आवरण ढाल बनाने, झटके (50 ग्राम, 11 एमएस) और कंपन (5-500 हर्ट्ज, 3 जी) को रोकने में सहायता करता है, जो भीड़-भाड़ वाली औद्योगिक सेटिंग में महत्वपूर्ण है।

यह मॉड्यूल औद्योगिक सेटिंग्स का सामना करने के लिए डिज़ाइन किया गया है। इसे -40 डिग्री और 70 डिग्री के बीच संग्रहित किया जा सकता है और यह 0 डिग्री और 60 डिग्री के बीच के तापमान में सबसे अच्छा प्रदर्शन करता है। इसके अतिरिक्त, यह संक्षेपण उत्पन्न किए बिना 25 डिग्री पर 95% तक उच्च आर्द्रता स्तर का सामना कर सकता है। इसकी IP20 सुरक्षा रेटिंग के कारण कारखानों और संयंत्रों में घर के अंदर उपयोग करना सुरक्षित है। इसके अतिरिक्त, यह CE, UL और RoHS जैसे प्रमाणपत्रों की बदौलत कड़े गुणवत्ता मानकों को पूरा करता है।

यह सुनिश्चित करने के लिए कि सीमेंस 6GK1503-3CB00 प्रभावी ढंग से संचालित हो और लंबे समय तक चले, कुछ महत्वपूर्ण बातें ध्यान में रखनी होंगी। आइए इंस्टालेशन से शुरू करें। सुनिश्चित करें कि सीमेंस 6GK1503-3CB00 सुरक्षित रूप से जुड़ा हुआ है, चाहे वह दीवार पर लगा हो या 35 मिमी DIN रेल पर। ढीले माउंटिंग से होने वाले कंपन से इसके प्रदर्शन को नुकसान हो सकता है, खासकर भीड़-भाड़ वाले औद्योगिक स्थानों में जहां बहुत अधिक मशीन की आवाजाही होती है।

एक अन्य महत्वपूर्ण विचार शक्ति स्रोत है। 18.8 V से 28.8 V DC की सुरक्षित ऑपरेटिंग रेंज के साथ, सीमेंस 6GK1503-3CB00 24 V DC पर संचालित होता है। यदि वोल्टेज का उपयोग इस सीमा के बाहर किया जाता है तो मॉड्यूल को नुकसान हो सकता है। यदि आप अनावश्यक पावर इनपुट के लिए 5-पिन टर्मिनल का उपयोग कर रहे हैं तो सुनिश्चित करें कि दोनों पावर स्रोत सही ढंग से जुड़े हुए हैं। यदि कनेक्शन सही हैं, तो यह अतिरेक एक बिजली स्रोत के विफल होने की स्थिति में मॉड्यूल को चालू रखने में मदद करता है।

फाइबर ऑप्टिक कनेक्शन के लिए 50/125 μm या 62.5/125 μm मल्टीमोड ग्लास फाइबर के साथ उपयोग किए जाने पर सीमेंस 6GK1503-3CB00 सबसे प्रभावी होता है। अनुशंसित 80 मीटर से अधिक लंबे अन्य प्रकार के, जैसे घटिया प्लास्टिक फाइबर का उपयोग करने से सिग्नल हानि या सुस्त डेटा स्थानांतरण हो सकता है। बीएफओसी फाइबर सॉकेट की भी सफाई बनाए रखें। कनेक्ट करने से पहले, किसी भी धूल या मलबे को हटाने के लिए सॉकेट को सूखे, लिंट-फ्री कपड़े से धीरे से पोंछ लें जो प्रकाश सिग्नल में बाधा डाल सकता है। ढीले लिंक को रोकने के लिए, हमेशा उपयुक्त फाइबर कनेक्टर (जैसे सीमेंस 6GK1900-0HB00-0AC0) का उपयोग करें।

लोकप्रिय टैग: सीमेंस 6gk1503-3cb00, चीन सीमेंस 6gk1503-3cb00 आपूर्तिकर्ता
