विवरण

जांच भेजें

उत्पाद विशिष्टताएँ

आयाम:मानक डीआईएन रेल माउंटिंग विशिष्टताएँ
प्रकार:I/O मॉड्यूल (एनालॉग इनपुट/आउटपुट मॉड्यूल)
रेटेड इनपुट वोल्टेज:24V डीसी

संचार इंटरफेस:मोडबस, कैनोपेन और अन्य प्रोटोकॉल का समर्थन करता है
कार्य वातावरण का तापमान:-10 डिग्री ~50 डिग्री

उत्पाद की विशेषताएँ

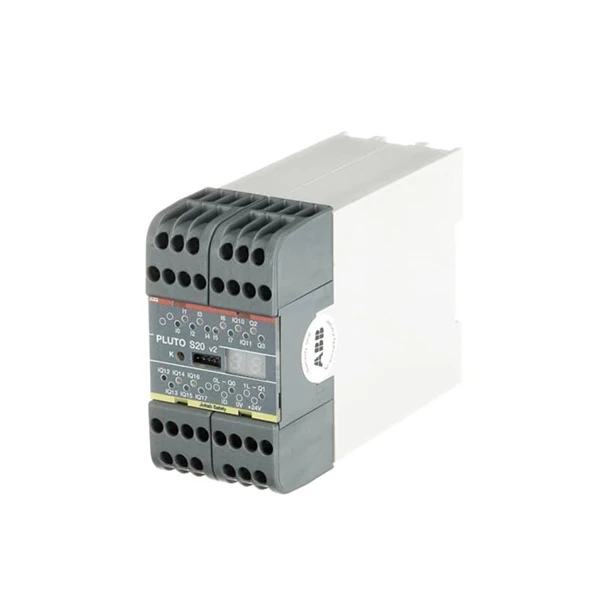

ABB 2TLA020070R4700 ABB की प्लूटो S20 v2 श्रृंखला से एक अत्याधुनिक प्रोग्रामयोग्य सुरक्षा नियंत्रक है, जिसे औद्योगिक मशीनरी और स्वचालित प्रणालियों के लिए विश्वसनीय सुरक्षा निगरानी और नियंत्रण प्रदान करने के लिए डिज़ाइन किया गया है। एक कॉम्पैक्ट लेकिन मजबूत सुरक्षा पीएलसी (प्रोग्रामेबल लॉजिक कंट्रोलर) के रूप में, यह 16 डिजिटल सुरक्षा इनपुट, 4 स्टेटसबस इनपुट और 4 समर्पित सुरक्षा आउटपुट (2 फॉल्ट-सुरक्षित रिले आउटपुट और 2 फॉल्ट-सुरक्षित ट्रांजिस्टर आउटपुट) प्रदान करता है, जो बहुमुखी सुरक्षा प्रणाली डिजाइन के लिए कुल 20 I/O पॉइंट प्रदान करता है।

यह सुरक्षा नियंत्रक 24V डीसी बिजली आपूर्ति पर काम करता है, जो इसे मानक औद्योगिक कम वोल्टेज सिस्टम के साथ संगत बनाता है। इसमें 45 मिमी चौड़ाई × 84 मिमी लंबाई × 120 मिमी गहराई के आयामों के साथ एक जगह बचाने वाला डिज़ाइन है, जो सीमित स्थान के साथ नियंत्रण कैबिनेट में आसानी से डीआईएन रेल माउंटिंग को सक्षम बनाता है। फ्रंट पैनल में IP20 सुरक्षा रेटिंग (फिंगर{9}}सुरक्षित) है, जबकि किनारे 1 मिमी से बड़े उपकरणों और तारों के खिलाफ IP40 सुरक्षा प्रदान करते हैं।

ABB 2TLA020070R4700 उद्योग में उच्चतम सुरक्षा मानकों को प्राप्त करता है, जिसमें SIL3 (IEC 61508), SILCL3 (EN 62061), PLe (ISO 13849-1), और श्रेणी 4 सुरक्षा रेटिंग शामिल हैं। इसके रिले आउटपुट 250V AC / 50V DC पर अधिकतम 1.5A लोड का समर्थन करते हैं, जबकि ट्रांजिस्टर आउटपुट विभिन्न सुरक्षा उपकरणों के लचीले कनेक्शन के लिए 24V DC पर काम करते हैं।

ABB 2TLA020070R4700 की प्रोग्रामिंग एबीबी के मुफ्त प्लूटो मैनेजर सॉफ्टवेयर के साथ सरल और लागत प्रभावी है, जो महंगी लाइसेंस शुल्क की आवश्यकता के बिना उन्नत सुरक्षा तर्क प्रोग्रामिंग का समर्थन करता है। नियंत्रक में त्वरित स्थिति जांच और समस्या निवारण के लिए 7-सेगमेंट एलसीडी डिस्प्ले भी है, जो दृश्य संकेतकों के बिना सिस्टम की तुलना में डाउनटाइम को 40% कम करता है।

अनुप्रयोग परिदृश्य

ABB 2TLA020070R4700 एक बहुमुखी प्रोग्रामयोग्य सुरक्षा नियंत्रक है जिसका व्यापक रूप से औद्योगिक क्षेत्रों में उपयोग किया जाता है, जो परिचालन दक्षता को अनुकूलित करते हुए SIL3/PLe सुरक्षा सुरक्षा प्रदान करने के लिए अपने 16 डिजिटल सुरक्षा इनपुट, 4 स्टेटसबस इनपुट और 4 सुरक्षा आउटपुट (2 रिले, 2 ट्रांजिस्टर) का लाभ उठाता है।

मेटलवर्किंग और सीएनसी मशीन की दुकानों में, ABB 2TLA020070R4700 एक ही समय में 16 सुरक्षा उपकरणों (आपातकालीन स्टॉप, सुरक्षा द्वार स्विच और हल्के पर्दे) की निगरानी करता है, जब ऑपरेटर खतरनाक क्षेत्रों में प्रवेश करते हैं तो 10-मिलीसेकंड शटडाउन का आश्वासन देता है। यह मशीन के कार्यों के क्षेत्रीय विभाजन को नियंत्रित करता है: जब एक उपकरण का दरवाजा बंद होता है, तो दो अक्ष अलग-अलग काम करते हैं; खोले जाने पर, दोनों तुरंत बंद हो जाते हैं, जिससे बुनियादी रिले सिस्टम की तुलना में दुर्घटना का जोखिम 60% कम हो जाता है। 7-सेगमेंट एलसीडी त्रुटि कोड (200-299) दिखाता है जो आपातकालीन स्टॉप, दरवाज़ा खोलने और बंद केबिन के बीच भेदभाव करता है, जिससे समस्या निवारण समय 40% कम हो जाता है।

3-5 इंटरकनेक्टेड मशीनों के साथ स्वचालित पैकेजिंग सिस्टम के लिए, एबीबी 2TLA020070R4700 लाइन में सुरक्षा इंटरलॉक को समन्वयित करने के लिए मॉडबस ASCII संचार का उपयोग करता है। यह पीएलई सुरक्षा स्तरों को संरक्षित करते हुए प्रति मशीन 8 या अधिक सुरक्षा सेंसर (जैसे फोटोइलेक्ट्रिक बैरियर और दो-हाथ नियंत्रण) से जुड़ता है, जिससे कई सेंसर एक ही इनपुट साझा कर सकते हैं और वायरिंग को 30% तक कम कर सकते हैं। कन्वेयर सिस्टम में, यह चार अलग-अलग क्षेत्रों में गति और आपातकालीन स्टॉप की निगरानी करता है, जिससे पूर्ण लाइन स्टॉप के बजाय चयनात्मक शटडाउन की अनुमति मिलती है और उत्पादकता में 25% की वृद्धि होती है।

हमारे बारे में

बिक्री के बाद उत्पाद
हमारी कंपनी द्वारा बेचे जाने वाले सभी उत्पाद बिल्कुल नए और मूल हैं।
हम सभी उत्पादों के लिए एक वर्ष बाद की बिक्री वारंटी सेवा प्रदान करते हैं।
यदि 30 दिनों के भीतर खरीदे गए उत्पादों में कोई गुणवत्ता संबंधी समस्या आती है, तो आप धनवापसी के लिए आवेदन कर सकते हैं।

परिवहन विधि
√ DHL/FedEx/UPS/TNT/EMS/Aramex तेज़ डोर {{0} से {{1} डोर शिपिंग प्रदान करता है।
√ थोक माल का परिवहन हवाई या समुद्री मार्ग से किया जा सकता है।
√ ग्राहक माल अग्रेषणकर्ताओं या अन्य परिवहन विधियों को निर्दिष्ट कर सकते हैं।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: ABB 2TLA020070R4700 प्लूटो S20 v2 क्या है?

A: ABB 2TLA020070R4700, जिसे प्लूटो S20 v2 के रूप में भी जाना जाता है, ABB की प्लूटो 2TLA श्रृंखला से एक कॉम्पैक्ट प्रोग्रामयोग्य सुरक्षा नियंत्रक (सुरक्षा पीएलसी) है, जिसे औद्योगिक स्वचालन में मशीन सुरक्षा अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह "ऑल-मास्टर" सुरक्षा पीएलसी के रूप में कार्य करता है, जिसका अर्थ है कि सिस्टम में सभी प्लूटो इकाइयाँ मास्टर के रूप में कार्य करती हैं और प्लूटो बस में इनपुट, आउटपुट और वैश्विक मेमोरी साझा कर सकती हैं। S20 v2 प्लूटो सुरक्षा बस संचार के बिना एक स्टैंडअलोन इकाई है, जो इसे छोटी प्रणालियों के लिए आदर्श बनाती है जिन्हें अन्य प्लूटो इकाइयों या गेटवे के साथ नेटवर्किंग की आवश्यकता नहीं होती है। डिवाइस स्वीडन में निर्मित है और इसमें विस्तारित उत्पाद प्रकार पदनाम प्लूटो एस20 वी2 (संस्करण 2 हार्डवेयर/प्रोसेसर) है।

प्रश्न: ABB 2TLA020070R4700 के सुरक्षा प्रमाणन स्तर क्या हैं?

उत्तर: ABB 2TLA020070R4700 EN 954-1 के अनुसार उच्चतम सुरक्षा श्रेणी 4 प्राप्त करता है और SIL 3 (सुरक्षा अखंडता स्तर 3 प्रति IEC 61508) के लिए प्रमाणित है। प्रदर्शन स्तर (पीएल) को ई (पीएल ई प्रति आईएसओ 13849-1) तक रेट किया गया है।

प्रश्न: ABB 2TLA020070R4700 की ऑपरेटिंग तापमान सीमा क्या है?

उत्तर: ABB 2TLA020070R4700 -10 डिग्री से +50 डिग्री के परिवेश तापमान रेंज के भीतर संचालित होता है। यह ऑपरेटिंग रेंज इसे कोल्ड स्टोरेज सुविधाओं से लेकर गर्म नियंत्रण कैबिनेट तक विभिन्न प्रकार के औद्योगिक वातावरणों के लिए उपयुक्त बनाती है। उपलब्ध डेटाशीट में भंडारण तापमान सीमा स्पष्ट रूप से प्रकाशित नहीं की गई है।
