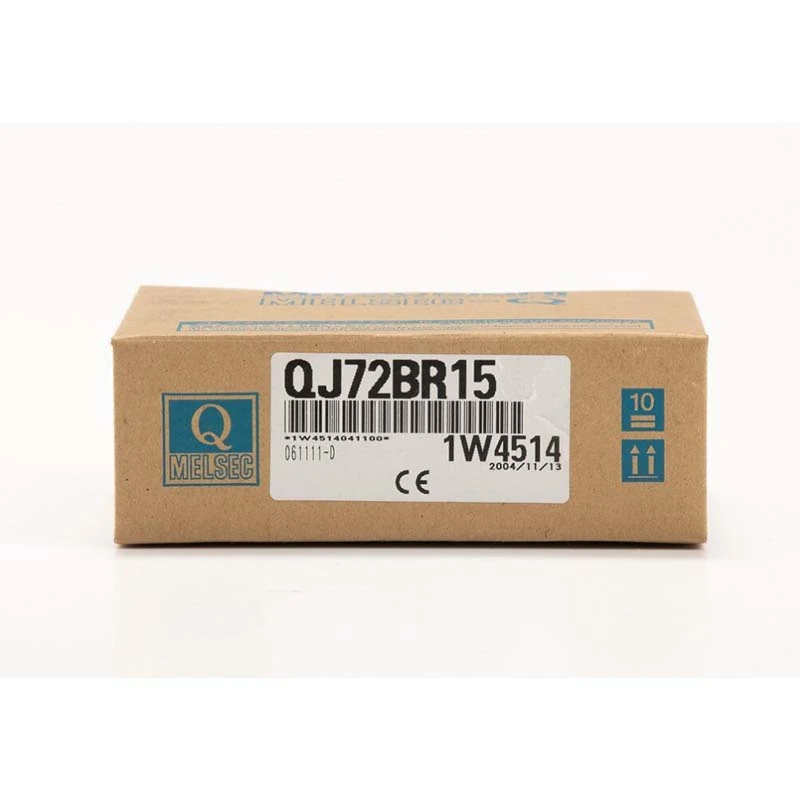

मित्सुबिशी QJ72BR15
ब्रांड:मित्सुबिशी
नमूना:क्यूजे72बीआर15
इन्वेंटरी स्थिति:माल स्टॉक में उपलब्ध हैं।
उत्पाद की विशेषताएँ

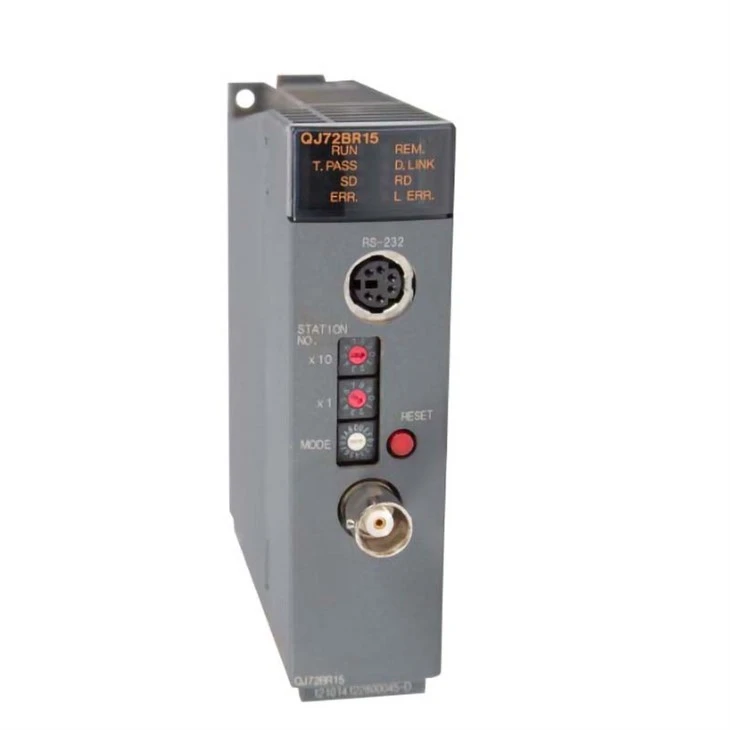

मित्सुबिशी QJ72BR15 एक उच्च-प्रदर्शन दूरस्थ I/O स्टेशन मॉड्यूल है जो विशेष रूप से औद्योगिक स्वचालन प्रणालियों के लिए अभिप्रेत है। मेलेक क्यू सीरीज़ पोर्टफोलियो के हिस्से के रूप में, यह मॉड्यूल बिखरे हुए उपकरणों को जोड़ने और उत्पादन वातावरण में सहज संचार प्रदान करने के लिए महत्वपूर्ण है।
QJ72BR15 MELSECNET/H नेटवर्क प्रोटोकॉल का समर्थन करता है, जो समाक्षीय केबल (3C-2V या 5C-2V) का उपयोग करके 10 MBPS हाई-स्पीड डेटा ट्रांसमिशन को सक्षम करता है। यह प्रति नेटवर्क 33 स्टेशनों का समर्थन कर सकता है, जिसमें एक दूरस्थ मास्टर स्टेशन और 32 रिमोट I/O स्टेशनों सहित, 300-500 मीटर की अधिकतम दूरी (रिपीटर्स का उपयोग करके 2.5 किलोमीटर तक विस्तार योग्य) के साथ। यह इसे बड़े पैमाने पर उत्पादन लाइनों के लिए एकदम सही बनाता है, जहां वास्तविक समय नियंत्रण की आवश्यकता होती है।
8,192 lx/ly अंक और 16,384 lb/lw अंक के साथ, QJ72BR15 मॉड्यूल प्रभावी रूप से सेंसर, एक्ट्यूएटर्स और अन्य उपकरणों से इनपुट/आउटपुट सिग्नल को नियंत्रित करता है। इसका HDLC मानक फ्रेम प्रारूप भरोसेमंद डेटा परिवहन को सक्षम करता है, जबकि डायग्नोस्टिक्स जैसे कि लाइन मॉनिटरिंग और एरर डिटेक्शन सिस्टम स्थिरता में सुधार करता है। छोटे आयाम (98 x 27.4 x 90 मिमी) और हल्के (0.16 किग्रा) स्थापना को सरल बनाते हैं, विशेष रूप से तंग स्थानों में।
विशेष विवरण
|
उत्पाद श्रृंखला |
मेलेक क्यू |
|---|---|
|
संचार गति |
फिक्स्ड 10 एमबीपीएस |
|
स्टेशन गणना सीमा |
प्रति नेटवर्क 33 स्टेशनों तक (1 रिमोट होस्ट स्टेशन + 32 रिमोट I/O स्टेशन) |
|
आंतरिक बिजली की आपूर्ति |
डीसी 5 वी |
|
समाक्षीय केबल इंटरफ़ेस |
BNC कनेक्टर, 3C-2V / 5C-2V / 5C-FB समाक्षीय केबलों का समर्थन करता है |
|
DIMENSIONS |
98 मिमी (ऊंचाई) × 27.4 मिमी (चौड़ाई) × 90 मिमी (गहराई) |
|
अंतरराष्ट्रीय मानक |
CE (LVD/EMC), UL 508, KC (EMC), LR (लॉयड्स रजिस्टर) प्रमाणन, आदि। |
|
आंकड़ा थ्रूपी |
1600 बाइट्स ((ly + lb)/8 + 2 × lw) के बराबर या बराबर प्रति स्टेशन अधिकतम एकतरफा डेटा |
सावधानियां
प्रत्यक्ष सूर्य के प्रकाश, गंभीर तापमान और मजबूत कंपन से दूर एक साफ, शुष्क क्षेत्र में मित्सुबिशी QJ72BR15 स्थापित करें। ओवरहीटिंग से बचने के लिए, सुनिश्चित करें कि पर्यावरण अच्छी तरह से हवादार है। उच्च-वोल्टेज उपकरण या विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) स्रोतों के पास मॉड्यूल की स्थिति से बचें, जो संचार संकेतों को बाधित कर सकते हैं। अनजाने आंदोलन के कारण होने वाले नुकसान से बचने के लिए, हमेशा शामिल शिकंजा के साथ क्यू-सीरीज़ पीएलसी बेस यूनिट को मॉड्यूल को मजबूती से जकड़ें।
मित्सुबिशी QJ72BR15 के साथ विश्वसनीय बातचीत सुनिश्चित करने के लिए, मॉड्यूल के वायरिंग मानकों को पूरा करने वाले 3C-2V या 5C-2V समाक्षीय केबलों का उपयोग करें। ये कनेक्शन 10Mbps पर स्थिर डेटा ट्रांसफर सुनिश्चित करने के लिए आवश्यक हैं, जो मित्सुबिशी QJ72BR15 के प्रदर्शन का एक महत्वपूर्ण पहलू है। तारों को अचानक घुमाने या झुकने से बचें, क्योंकि यह सिग्नल की गुणवत्ता को कम कर सकता है, जो मित्सुबिशी QJ72BR15 की नेटवर्क दक्षता के लिए महत्वपूर्ण है। कनेक्टर्स बढ़ते समय, सुनिश्चित करें कि वे शोर के हस्तक्षेप से बचने के लिए सही ढंग से मिलाप और परिरक्षित हैं, जिसका मित्सुबिशी QJ72BR15 सिग्नल अखंडता पर सीधा प्रभाव पड़ता है। कभी भी बिजली लाइनों के साथ संचार तारों को बंडल न करें; विद्युत चुम्बकीय हस्तक्षेप को कम करने के लिए उन्हें कम से कम 100 मिमी दूर रखें, मित्सुबिशी QJ72BR15 के संचालन के साथ एक विशिष्ट समस्या।
सिस्टम को चालू करने से पहले, GX डेवलपर सॉफ्टवेयर के साथ मित्सुबिशी QJ72BR15 सेटअप करें। आपके सिस्टम की जरूरतों के आधार पर, स्टेशन पते और संचार प्रोटोकॉल जैसे नेटवर्क पैरामीटर सेट करें। संशोधन करने के बाद, यह सुनिश्चित करने के लिए सीपीयू मॉड्यूल को रीसेट करें कि समायोजन उचित रूप से लागू किया गया है। हमेशा पूरी तरह से तैनात करने से पहले मुद्दों के लिए कॉन्फ़िगरेशन की जांच करने के लिए ऑफ़लाइन डायग्नोस्टिक्स का उपयोग करें।
