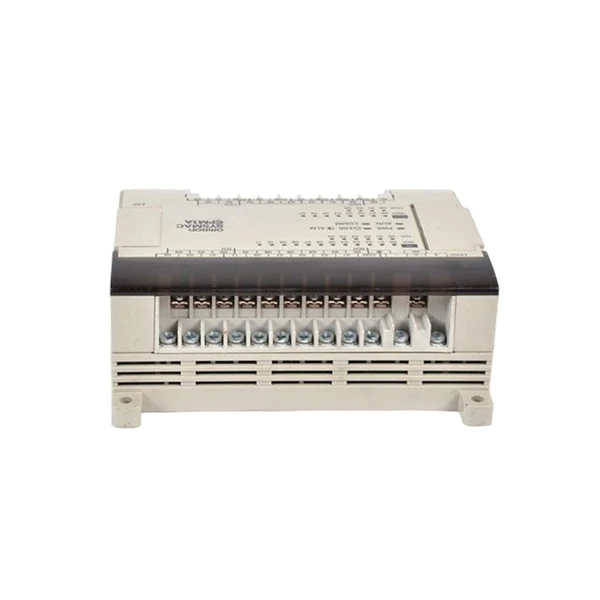

ओमरॉन सीपीएम1ए-40सीडीआर-ए-वी1

ब्रांड:ओमरोन
नमूना:CPM1A-40CDR-A-V1

इन्वेंटरी स्थिति:माल स्टॉक में उपलब्ध है.

उत्पाद की विशेषताएँ

ओमरोन CPM1A-40CDR{{3}A-V1 एक भरोसेमंद प्रोग्रामेबल लॉजिक कंट्रोलर (PLC) है जो विशेष रूप से औद्योगिक स्वचालन अनुप्रयोगों के लिए बनाया गया है। ओमरॉन के सीपीएम1ए परिवार का यह छोटा पीएलसी, विभिन्न उत्पादन प्रक्रियाओं के लिए व्यापक नियंत्रण क्षमताएं प्रदान करता है। 24 डिजिटल इनपुट और 16 रिले आउटपुट के साथ, यह आपको स्वचालित सिस्टम में सेंसर, स्विच और एक्चुएटर्स को लिंक करने की अनुमति देता है। छोटी से मध्यम आकार की मशीनों के लिए आदर्श, इसमें 85 से 264V की विस्तृत एसी बिजली आपूर्ति रेंज है, जो इसे विभिन्न औद्योगिक अनुप्रयोगों के लिए उपयुक्त बनाती है।

CPM1A-40CDR{{3}A-V1 की तर्क निष्पादन गति 0.72 से 1.72 माइक्रोसेकंड है, जो यह सुनिश्चित करती है कि नियंत्रण संचालन जल्दी और कुशलता से संसाधित हो। अंतर्निर्मित एनकोडर इनपुट (5 किलोहर्ट्ज़) कन्वेयर सिस्टम या पैकेजिंग मशीनों में सटीक गति ट्रैकिंग को सक्षम बनाता है। पीएलसी में 2-kword प्रोग्राम मेमोरी और 1-kword डेटा मेमोरी भी है, जो डेवलपर्स को सीढ़ी आरेख भाषा में जटिल प्रोग्राम बनाने की अनुमति देती है। इसे अतिरिक्त मॉड्यूल के साथ 100 I/O पॉइंट तक विस्तारित किया जा सकता है, जिससे यह बढ़ती स्वचालन आवश्यकताओं को पूरा करने के लिए स्केलेबल बन जाएगा।

CPM1A - 40CDR {{3} A - V1 में HMI, PC और अन्य PLC के साथ सुविधाजनक एकीकरण के लिए RS- 232C कनेक्शन इंटरफ़ेस शामिल है। यह फ़ंक्शन वास्तविक समय डेटा इंटरचेंज और रिमोट मॉनिटरिंग को सक्षम बनाता है, जिससे सिस्टम दक्षता में सुधार होता है। इसके रिले आउटपुट उच्च स्विचिंग क्षमता (प्रति चैनल 2A तक) में सक्षम हैं, जो उन्हें मोटर, सोलनॉइड और अन्य उच्च-शक्ति उपकरणों को नियंत्रित करने के लिए आदर्श बनाते हैं। कॉम्पैक्ट आकार (197 मिमी x 80 मिमी x 75 मिमी) और डीआईएन रेल माउंटिंग विकल्प नियंत्रण कैबिनेट में जगह बचाते हैं, और बदली जाने योग्य टर्मिनल ब्लॉक स्थापना और रखरखाव को आसान बनाते हैं।

विशेष विवरण

I/O अंक	24-प्वाइंट डीसी इनपुट + 16-प्वाइंट रिले आउटपुट
प्रतिक्रिया समय	चालू विलंब 15 एमएस से कम या उसके बराबर, बंद विलंब 15 एमएस से कम या उसके बराबर
शक्ति का प्रकार	एसी 85-264 वी (50/60 हर्ट्ज)
उपयोगकर्ता कार्यक्रम क्षमता	2048 शब्द (ईईपीरोम के माध्यम से विस्तार योग्य)
डेटा मेमोरी	1024 शब्द (पढ़ें/लिखें) + 512 शब्द (केवल पढ़ें-)
बुनियादी निर्देश (जैसे, एलडी)	प्रति निर्देश 1.72 μs
आवेदन निर्देश (जैसे, MOV)	प्रति निर्देश 16.3 μs
बिजली की खपत	60 वीए से कम या उसके बराबर

सावधानियां

सबसे पहले, परिचालन वातावरण पर ध्यान दें। ओमरोन CPM1A-40CDR-A-V1 को 0 डिग्री से 55 डिग्री तक के तापमान में काम करना चाहिए। इसे तेज़ धूप, उच्च कंपन और संक्षारक गैसों से दूर किसी सूखी जगह पर स्थापित करें। पीएलसी से धूल दूर रखें, क्योंकि इससे अधिक गर्मी या बिजली की समस्या हो सकती है। यह सर्वोत्तम प्रदर्शन के लिए सामान्य ओमरोन पीएलसी स्थापना आवश्यकताओं के अनुरूप है।

दूसरा, पुष्टि करें कि बिजली आपूर्ति ठीक से जुड़ी हुई है। CPM1A-40CDR-A-V1 के लिए 85V से 264V की AC बिजली आपूर्ति की आवश्यकता होती है। पावर कॉर्ड को नुकसान पहुंचाने से बचने के लिए, इसे जोड़ने से पहले हमेशा वोल्टेज की जांच करें। वायरिंग या रखरखाव करने से पहले बिजली पूरी तरह से बंद करना याद रखें; कभी भी जीवित घटकों को न छुएं, क्योंकि इससे बिजली का झटका लग सकता है। पीएलसी बिजली आपूर्ति की सुरक्षा सुनिश्चित करने के लिए यह कदम महत्वपूर्ण है।

तीसरा, उचित वायरिंग प्रक्रियाओं का उपयोग करें। 24 डीसी इनपुट टर्मिनल और 16 रिले आउटपुट टर्मिनल सही ढंग से जुड़े होने चाहिए। उचित तार व्यास का उपयोग करें और सुनिश्चित करें कि सभी कनेक्शन कड़े हैं। शॉर्ट सर्किट या खराबी से बचने के लिए, इनपुट और आउटपुट तारों को अलग करने के लिए टर्मिनल लेबल का उपयोग करें। ओवरलोडिंग से बचने के लिए, रिले आउटपुट वायरिंग प्रति आउटपुट 2A की अधिकतम धारा से अधिक नहीं होनी चाहिए।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: ओमरॉन CPM1A-40CDR-A-V1 की बुनियादी I/O विशिष्टताएं क्या हैं?

उत्तर: ओमरॉन सीपीएम1ए-40सीडीआर-ए-वी1 एक 40-पॉइंट सीपीयू इकाई है जिसमें 24 डिजिटल इनपुट और 16 रिले आउटपुट हैं। इसे 85-264 वीएसी की स्वीकार्य वोल्टेज रेंज के साथ 100-240 वीएसी, 50/60 हर्ट्ज पर एसी बिजली आपूर्ति संचालन के लिए डिज़ाइन किया गया है। यूनिट सिंकिंग और सोर्सिंग इनपुट कॉन्फ़िगरेशन दोनों के साथ संगत है और बाहरी सेंसर या छोटे उपकरणों को पावर देने के लिए 24 वीडीसी आउटपुट प्रदान करती है।

प्रश्न: CPM1A-40CDR-A-V1 के लिए मेमोरी क्षमता और प्रोग्राम स्टोरेज विशिष्टताएँ क्या हैं?

उ: CPM1A-40CDR-A-V1 प्रोग्राम मेमोरी क्षमता के 2048 शब्द प्रदान करता है। डेटा मेमोरी में पढ़ने/लिखने वाले डीएम के 1024 शब्द और केवल पढ़ने योग्य डीएम के 512 शब्द शामिल हैं। सीपीयू 512 प्वाइंट की आंतरिक सहायक रिले क्षमता, 384 प्वाइंट की विशेष सहायक रिले और 320 प्वाइंट वाले होल्ड रिले का समर्थन करता है। काउंटर/टाइमर क्षमता 128 प्वाइंट है.

प्रश्न: CPM1A-40CDR{{3}A-V1 की निर्देश निष्पादन गति क्या है?

उत्तर: CPM1A-40CDR-A-V1 बुनियादी तर्क निर्देश (LD) को 1.72 μs प्रति निर्देश में निष्पादित करता है, और एप्लिकेशन निर्देशों (MOV, आदि) को 16.3 μs प्रति निर्देश में निष्पादित करता है। इनपुट इंटरप्ट प्रतिक्रिया समय 0.3 एमएस या उससे कम है, इस 40-पॉइंट सीपीयू मॉडल पर 4 बाहरी इंटरप्ट पॉइंट उपलब्ध हैं। संदर्भ के लिए, बाद में ओमरोन सीपी1ई श्रृंखला एलडी निर्देशों को 1.19 μs में निष्पादित करती है, जबकि CP1H प्रति एलडी निर्देश 0.1 μs जितनी तेजी से प्राप्त करती है।

प्रश्न: बिजली आपूर्ति आवश्यकताएँ और बिजली खपत रेटिंग क्या हैं?

उ: CPM1A-40CDR-A-V1 85-264 VAC की अनुमेय वोल्टेज उतार-चढ़ाव सीमा के साथ 100-240 VAC, 50/60 Hz की AC बिजली आपूर्ति पर संचालित होता है। अधिकतम बिजली खपत 60 वीए आंकी गई है। इनरश करंट को 60 ए तक रेट किया गया है। पावर रुकावट का सामना करने का समय न्यूनतम 10 एमएस है। सेंसर जैसे बाहरी उपकरणों को बिजली देने के लिए इकाई 0.3 ए (300 एमए) पर रेटेड 24 वीडीसी बाहरी आउटपुट प्रदान करती है।
