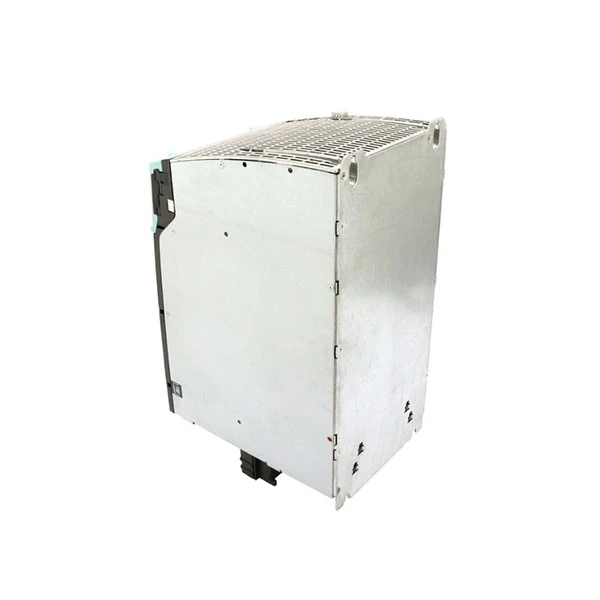

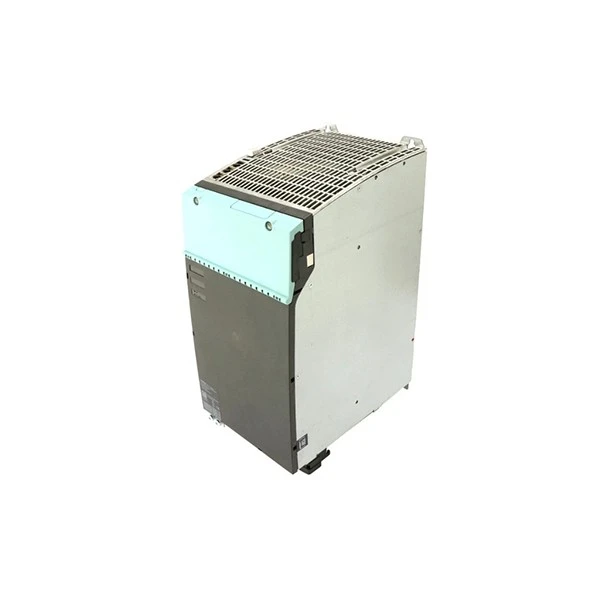

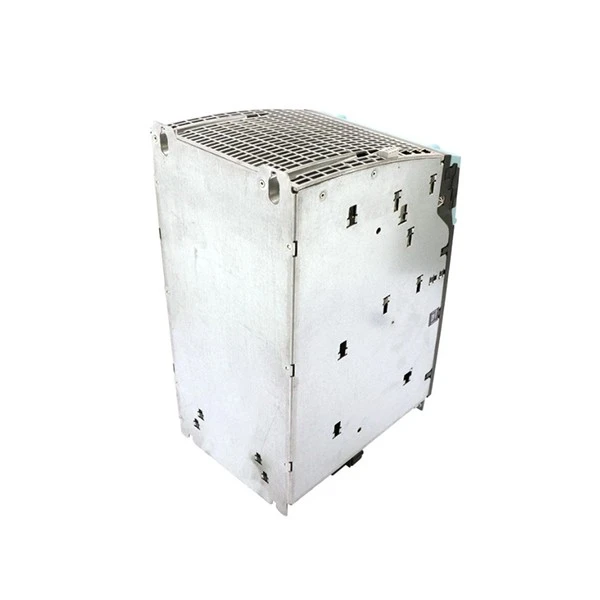

सीमेंस 6SL3120-1TE28-5AA3

ब्रांड:सीमेंस
नमूना:6SL3120-1TE28-5AA3

इन्वेंटरी स्थिति:माल स्टॉक में उपलब्ध है.

सीमेंस 6SL3120-1TE28-5AA3 सीमेंस के सुप्रसिद्ध S120 ड्राइव सिस्टम से एक भरोसेमंद इंटेलिजेंट पावर मॉड्यूल (IPM) है जिसे विशेष रूप से औद्योगिक स्वचालन अनुप्रयोगों के लिए डिज़ाइन किया गया था। यह सीमेंस 6SL3120-1TE28-5AA3 मॉड्यूल अधिकांश विशिष्ट औद्योगिक पावर ग्रिड के साथ संगत है और 380V से 480V तक तीन-चरण एसी इनपुट वोल्टेज रेंज पर चलता है। इसमें वोल्टेज उतार-चढ़ाव सहनशीलता -15% से +10% है। जब परिवेश का तापमान 40 डिग्री होता है, तो यह 50/60 हर्ट्ज इनपुट आवृत्ति पर विश्वसनीय रूप से कार्य करता है और प्रति अक्ष 85 ए का रेटेड आउटपुट करंट प्रदान करता है (सुरक्षा के लिए 60 डिग्री पर 68 ए तक गिरता है)। यह अल्पकालिक भारी भार के तहत 2 सेकंड तक प्रति अक्ष 170A के अधिकतम आउटपुट करंट के साथ गतिशील औद्योगिक कार्यों की मांगों को संभाल सकता है।

सीमेंस 6SL3120-1TE28-5AA3 विभिन्न नियंत्रण मोड, जिसमें वेक्टर नियंत्रण, वी/एफ नियंत्रण और सर्वो नियंत्रण शामिल हैं, इसे 0 से 650 हर्ट्ज की आउटपुट फ्रीक्वेंसी रेंज के कारण हाई-स्पीड मोटर्स सहित सिंक्रोनस और एसिंक्रोनस दोनों मोटर्स के साथ निर्बाध रूप से काम करने की अनुमति देते हैं। इसमें मॉड्यूल और संबंधित उपकरणों को होने वाले नुकसान को रोकने के लिए महत्वपूर्ण सुरक्षात्मक विशेषताएं भी हैं, जैसे ओवरकरंट, ओवरलोड, ओवरवॉल्टेज, अंडरवोल्टेज, ओवरहीटिंग और शॉर्ट-सर्किट सुरक्षा।

आसान एकीकरण के लिए डिज़ाइन किया गया सीमेंस 6SL3120-1TE28-5AA3, DRIVE-CLiQ इंटरफ़ेस का उपयोग करके सीमेंस नियंत्रण इकाइयों जैसे CU320-2 PN/DP के साथ इंटरफेस करता है, जिससे अतिरिक्त तार की आवश्यकता समाप्त हो जाती है। IP20 सुरक्षा रेटिंग और 35 मिमी DIN रेल माउंटिंग डिज़ाइन के साथ जो IEC 60715 मानकों को पूरा करता है, यह औद्योगिक वातावरण में कैबिनेट स्थापना के लिए उपयुक्त है। मॉड्यूल का वजन लगभग 5.8 किलोग्राम है और इसका माप 482 x 140 x 320 मिमी है, जो इसे अधिकांश नियंत्रण कैबिनेट के लिए उपयुक्त बनाता है।

सीमेंस 6SL3120-1TE28-5AA3 के डिज़ाइन विनिर्देशों और औद्योगिक अनुप्रयोग मानकों के आधार पर, सुरक्षित, भरोसेमंद संचालन और लंबी सेवा जीवन सुनिश्चित करने के लिए इन महत्वपूर्ण सावधानियों और सुझावों का पालन करें। सीमेंस 6SL3120-1TE28-5AA3 को इसके IP20 सुरक्षा प्रमाणन के कारण एक बंद नियंत्रण कैबिनेट में रखा जाना चाहिए। बिजली के झटके या क्षति से बचने के लिए, इसे कभी भी खुले या धूल भरे वातावरण में स्थापित न करें, और अपनी उंगलियों और धातु के उपकरणों को इसके आंतरिक घटकों से दूर रखें। क्योंकि मॉड्यूल एक संगत सीमेंस फैन मॉड्यूल (जैसे 6SL3262-1AG00-0AA0) से मजबूर वायु शीतलन पर निर्भर करता है, सुनिश्चित करें कि कैबिनेट ठीक से हवादार है। आवश्यक फैन मॉड्यूल के बिना कभी भी सीमेंस 6SL3120-1TE28-5AA3 का उपयोग न करें क्योंकि ज़्यादा गरम होने से स्थायी विफलता हो सकती है।

चरम मामलों में, सीमेंस 6SL3120-1TE28-5AA3 व्युत्पन्न आवश्यकताओं पर पूरा ध्यान दें। जब बाहरी तापमान 40 डिग्री से ऊपर बढ़ जाए तो मॉड्यूल का लोड कम करें। 60 डिग्री पर, इसका रेटेड आउटपुट करंट 85ए प्रति अक्ष से गिरकर 68ए हो जाता है, जिससे 40 डिग्री से ऊपर प्रत्येक डिग्री सेल्सियस के लिए 2.5% कटौती की आवश्यकता होती है। कम वायु घनत्व को समायोजित करने के लिए, प्रत्येक 100 मीटर के लिए रेटेड करंट को 1% कम करें, जब कोई इंस्टॉलेशन 1000 मीटर से अधिक हो। S120 ड्राइव मॉड्यूल को ओवरलोड करने से बचने के लिए, यदि आप स्विचिंग आवृत्ति को 4 kHz (डिफ़ॉल्ट 2 kHz है) से ऊपर बढ़ाते हैं, तो सीमेंस के प्रकाशित व्युत्पन्न वक्रों से परामर्श लें।
