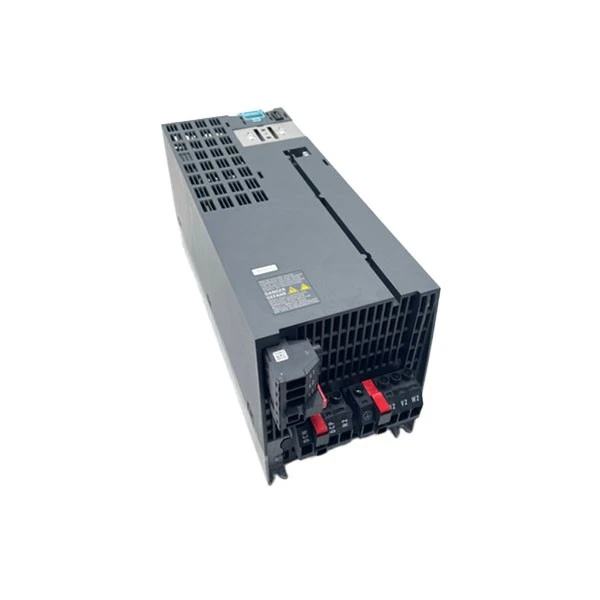

सीमेंस 6SL3210-1PE23-3UL0

ब्रांड:सीमेंस
नमूना:6SL3210-1PE23-3UL0

इन्वेंटरी स्थिति:माल स्टॉक में उपलब्ध है.

उत्पाद की विशेषताएँ

सीमेंस 6SL3210-1PE23-3UL0 सिनामिक्स G120 परिवार से एक शीर्ष स्तरीय पावर मॉड्यूल है, विशेष रूप से PM240-2 वैरिएंट। यह औद्योगिक स्वचालन अनुप्रयोगों के लिए है और मोटर ड्राइव सिस्टम के लिए भरोसेमंद बिजली समर्थन प्रदान करता है। सीमेंस 6SL3210-1PE23-3UL0, औद्योगिक नियंत्रण प्रणालियों का एक महत्वपूर्ण घटक, 380V से 480V तक के 3-चरण एसी वोल्टेज पर काम करता है, जिसमें इनपुट आवृत्ति 47Hz से 63Hz तक होती है। इसमें अलग-अलग कामकाजी परिस्थितियों को समायोजित करने के लिए दो ओवरलोड मोड की सुविधा है। लाइट ओवरलोड (एलओ) मोड में, यह 32A के रेटेड करंट के साथ 15kW बिजली की आपूर्ति कर सकता है, जो इसे पंखे और पंप जैसे उपकरणों के लिए आदर्श बनाता है। हेवी ओवरलोड (HO) मोड में, यह 26A के रेटेड करंट पर 11kW बिजली प्रदान करता है, जो इसे कन्वेयर और मिक्सर के लिए एकदम सही बनाता है।

सीमेंस 6SL3210-1PE23-3UL0 में एक अंतर्निर्मित ब्रेक चॉपर है, जो बिना किसी अतिरिक्त उपकरण के उपयोग के मोटरों को तेजी से और सुरक्षित रूप से रोकने की अनुमति देता है। इसमें IP20 सुरक्षा ग्रेड है, इसलिए उचित संचालन सुनिश्चित करने के लिए इसे विद्युत कैबिनेट में रखा जाना चाहिए। मॉड्यूल 355 मिमी ऊंचा, 140 मिमी चौड़ा और 165 मिमी गहरा है, जो इसे कॉम्पैक्ट बनाता है और अधिकांश नियंत्रण पैनलों में फिट करना आसान बनाता है। यह नियंत्रण इकाई फर्मवेयर संस्करण V4.6 के साथ संगत है, जो सटीक गति समायोजन के लिए V/f और वेक्टर नियंत्रण दोनों का समर्थन करता है।

सीमेंस 6SL3210-1PE23-3UL0 EN 60721-3 और EN 61800-5-1 सहित विभिन्न अंतरराष्ट्रीय मानकों का अनुपालन करता है, जो वैश्विक अनुप्रयोगों में अनुपालन और सुरक्षा सुनिश्चित करता है। यह ओवरलोड मोड के आधार पर -10 डिग्री से लेकर +50 डिग्री तक के तापमान में काम कर सकता है, और संक्षेपण के बिना 5-95% सापेक्ष आर्द्रता सहन कर सकता है। यह पावर मॉड्यूल PROFIBUS और PROFINET जैसे औद्योगिक संचार प्रोटोकॉल का भी समर्थन करता है, जिससे अन्य स्वचालन घटकों के साथ आसान एकीकरण की अनुमति मिलती है।

विशेष विवरण

नमूना	6SL3210-1PE23-3UL0
उत्पाद शृंखला	सिनामिक्स G120 PM240-2 पावर मॉड्यूल
उत्पाद का प्रकार	बिना फिल्टर के, इंटीग्रेटेड ब्रेकिंग चॉपर के साथ
संरक्षण वर्ग	आईपी20
रेटेड इनपुट वोल्टेज	3AC 380-480V ±10%
इनपुट आवृत्ति	47-63 हर्ट्ज
मूल्यांकित शक्ति	15 किलोवाट (20 एचपी)
वर्तमान मूल्यांकित	32 A

सावधानियां

सीमेंस 6SL3210-1PE23-3UL0 स्थापित करते समय, IP20 सुरक्षा ग्रेड पर ध्यान दें। यह SINAMICS G120 PM240-2 पावर मॉड्यूल बाहरी उपयोग के लिए पर्याप्त जलरोधक या धूलरोधी नहीं है, इसलिए इसे एक बंद विद्युत कैबिनेट में रखा जाना चाहिए। सुनिश्चित करें कि मॉड्यूल पर धूल जमा होने और ज़्यादा गरम होने से रोकने के लिए कैबिनेट अच्छी तरह हवादार है। इसके अलावा, कुशल इलेक्ट्रीशियन को 380-480V तीन-चरण बिजली आपूर्ति की उचित वायरिंग सुनिश्चित करने के लिए इंस्टॉलेशन प्रक्रिया की निगरानी करनी चाहिए, जिससे शॉर्ट सर्किट या गलत कनेक्शन के कारण उपकरण क्षति से बचा जा सके।

सीमेंस 6SL3210-1PE23-3UL0 में स्थिर संचालन सुनिश्चित करने के लिए कुछ पर्यावरणीय मानदंड हैं। कार्य तापमान सीमा ओवरलोड मोड के आधार पर बदलती है: हल्के ओवरलोड (एलओ) के लिए -10 डिग्री से +40 डिग्री और भारी ओवरलोड (एचओ) के लिए -10 डिग्री से +50 डिग्री। इस तापमान सीमा से अधिक स्थितियों में मॉड्यूल का उपयोग न करें, क्योंकि इससे इसकी सेवा का जीवन छोटा हो जाएगा और त्रुटि अलार्म पैदा हो जाएगा। इस बीच, आईईसी 60068-2-6 और आईईसी 60068-2-27 आवश्यकताओं को पूरा करने के लिए, सापेक्ष आर्द्रता बिना संघनन के 5% और 95% के बीच रखी जानी चाहिए, और मॉड्यूल को कंपन स्रोतों या मजबूत चुंबकीय क्षेत्रों के पास नहीं रखा जाना चाहिए।

सुनिश्चित करें कि सीमेंस 6SL3210-1PE23-3UL0 नियंत्रण इकाई के फर्मवेयर संस्करण V4.6 के साथ संगत है। असंगत फर्मवेयर का उपयोग करने से कार्यात्मक दोष या अविश्वसनीय मोटर नियंत्रण हो सकता है। मॉड्यूल का अंतर्निर्मित ब्रेक चॉपर तेजी से ब्रेक लगाने के लिए है, लेकिन यदि आवश्यक हो तो आपको एक उपयुक्त ब्रेक अवरोधक कनेक्ट करना होगा; अयोग्य अवरोधक का उपयोग करने से हेलिकॉप्टर को नुकसान हो सकता है। आउटपुट फ़्रीक्वेंसी (0-550 हर्ट्ज) और पल्स फ़्रीक्वेंसी (डिफ़ॉल्ट 4 किलोहर्ट्ज़) को बदलते समय, यादृच्छिक के बजाय मोटर की वास्तविक ज़रूरतों के आधार पर समायोजन करें।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: सीमेंस 6SL3210-1PE23-3UL0 वास्तव में क्या है, और इसका उपयोग किस लिए किया जाता है?

उत्तर: सीमेंस 6SL3210-1PE23-3UL0 एक सिनामिक्स G120 पावर मॉड्यूल है, जिसे अक्सर वेरिएबल फ़्रीक्वेंसी ड्राइव (VFD) के रूप में जाना जाता है। यह मुख्य घटक है जो आने वाली निश्चित-आवृत्ति एसी बिजली को परिवर्तनीय वोल्टेज और आवृत्ति आउटपुट में परिवर्तित करता है, जिससे तीन चरण एसी मोटर की गति और टॉर्क को सटीक रूप से नियंत्रित किया जा सकता है। यह विशेष मॉडल एक 0.75 किलोवाट (1 एचपी) मॉड्यूल है जो मानक प्रदर्शन अनुप्रयोगों के लिए है, जो इसे पंप, पंखे, कन्वेयर और औद्योगिक स्वचालन में बुनियादी गियर के लिए एकदम सही बनाता है।

प्रश्न: क्या नियंत्रण इकाई 6SL3210-1PE23-3UL0 मॉड्यूल के साथ शामिल है?

उत्तर: नहीं। सीमेंस सिनामिक्स G120 सिस्टम में एक मॉड्यूलर आर्किटेक्चर है। 6SL3210-1PE23-3UL0 केवल पावर मॉड्यूल है। ड्राइव को पूरा करने के लिए, इसे एक अलग SINAMICS G120 कंट्रोल यूनिट (जैसे CU250S-2) के साथ जोड़ें। नियंत्रण इकाई में इंटेलिजेंस, पैरामीटर सेट और संचार/कॉन्फ़िगरेशन इंटरफ़ेस (जैसे PROFINET, PROFIBUS, या USS) शामिल हैं। यह मॉड्यूलरिटी स्पेयर पार्ट प्रबंधन और सिस्टम संशोधन के लिए असाधारण लचीलापन प्रदान करती है।
