सीमेंस 6AV3688-3AY36-0AX0

ब्रांड:सीमेंस
नमूना:6AV3688-3AY36-0AX0

इन्वेंटरी स्थिति:माल स्टॉक में उपलब्ध है.

उत्पाद की विशेषताएँ

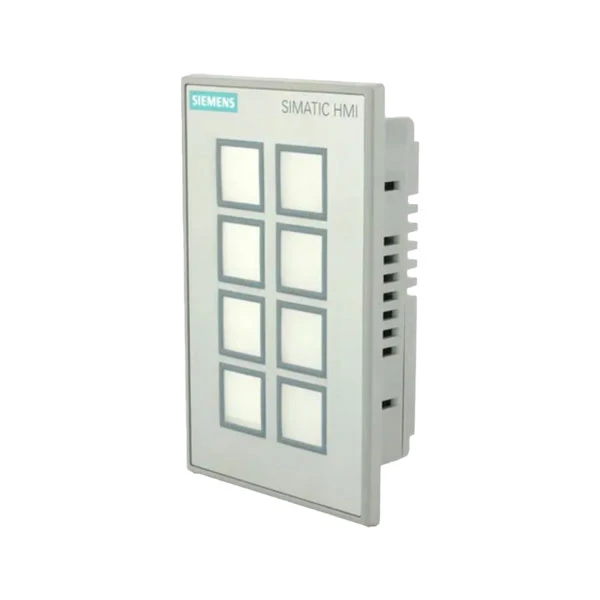

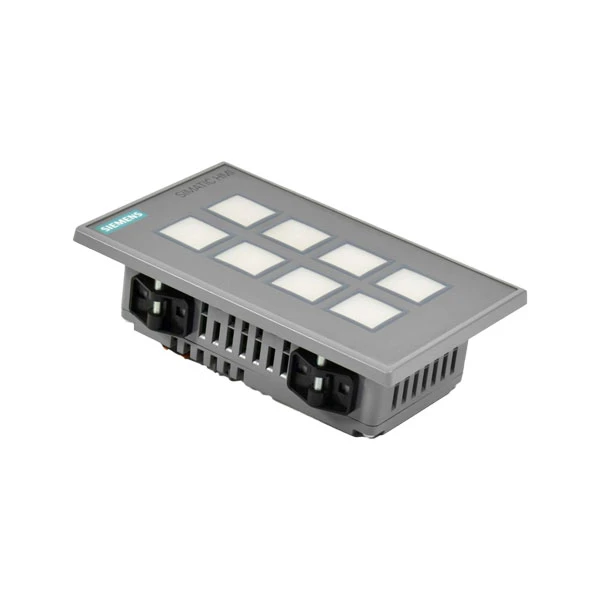

SIMATIC HMI KP8 PN श्रृंखला का एक उपयोगी औद्योगिक मानव {{0} मशीन इंटरफ़ेस (HMI) पैनल सीमेंस 6AV3688 -3AY36-0AX0 है। आइए सीमेंस 6AV3688-3AY36-0AX0 हार्डवेयर की जांच करके शुरुआत करें। इसमें आठ शॉर्ट-स्ट्रोक फ़ंक्शन कुंजियाँ हैं, जिन्हें दबाना आसान है और व्यस्त औद्योगिक वातावरण में अक्सर उपयोग किया जाता है। प्रत्येक कुंजी पर बहुरंगी एलईडी संकेतक होते हैं जो लाल, हरा, नीला, पीला या सफेद प्रदर्शित कर सकते हैं। इन एलईडी को रंग बदलने और विभिन्न कार्यों के अनुरूप प्रोग्राम किया जा सकता है, जिससे श्रमिक एक नज़र में मशीनों की स्थिति को जल्दी और आसानी से निर्धारित कर सकते हैं।

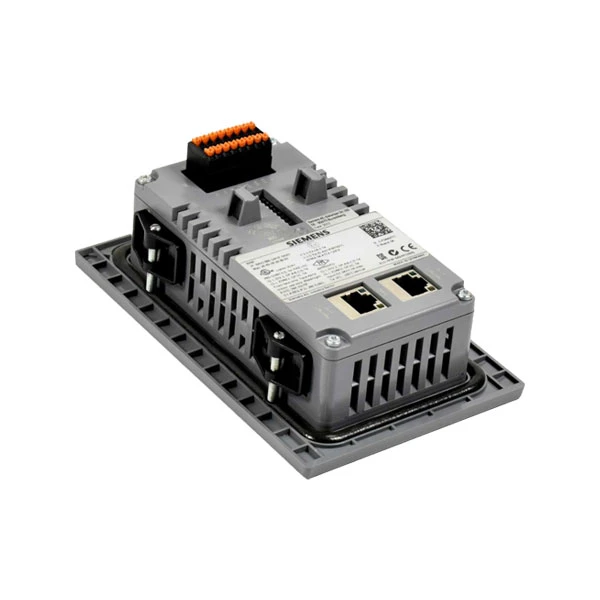

सीमेंस 6AV3688-3AY36-0AX0 पर कनेक्शन के लिए स्विच फ़ंक्शन के साथ दो एकीकृत PROFINET पोर्ट उपलब्ध हैं। ये पोर्ट एमआरपी (मीडिया रिडंडेंसी प्रोटोकॉल) का समर्थन करते हैं, जो मामूली नेटवर्क आउटेज की स्थिति में भी कनेक्शन बनाए रखता है, और 10/100 Mbit/s पर काम करता है। इसके अतिरिक्त, इसमें आठ डीआई/डीओ पिन हैं जिन्हें 24 वी डीसी सिग्नल का उपयोग करने के लिए समायोजित किया जा सकता है। आपको सरल उपकरणों को कनेक्ट करने के लिए अतिरिक्त घटकों की आवश्यकता नहीं है क्योंकि इन पिनों को सीधे सेंसर, एक्चुएटर्स या बाहरी बटनों से जोड़ा जा सकता है।

सीमेंस 6AV3688-3AY36-0AX0 लगभग 300 mA बिजली की खपत करता है और 20.4–28.8 V DC पावर स्रोत द्वारा संचालित होता है। इसे 24 V DC लूप द्वारा भी संचालित किया जा सकता है, जो रखरखाव के लिए उपयोगी है क्योंकि यह आपको पूरे सिस्टम को बंद किए बिना इसे अनप्लग करने की अनुमति देता है। सीमेंस 6AV3688-3AY36-0AX0 आयाम और स्थापना के मामले में कॉम्पैक्ट है: चौड़ाई में 98 मिमी, ऊंचाई में 155 मिमी और गहराई में 49 मिमी। IP65 रेटिंग के साथ, इसका फ्रंट पैनल वाटरप्रूफ और डस्टप्रूफ है, जो इसे गंदे या नम औद्योगिक सेटिंग्स के लिए आदर्श बनाता है। पीछे की ओर IP20 रेटिंग के साथ, इसे कार्ड की तरह क्षैतिज या लंबवत रूप से स्थापित किया जा सकता है। इसके अतिरिक्त, यह आपातकालीन स्टॉप बटन जैसे मानक 22.5 मिमी घटकों के साथ संगत है।

विशेष विवरण

नमूना	6AV3688-3AY36-0AX0
शृंखला	सिमेटिक एचएमआई केपी8 पीएन
परिचालन तत्व	8 लघु-स्ट्रोक फ़ंक्शन कुंजियाँ
वोल्टेज रेंज	20.4-28.8 वी डीसी
DIMENSIONS	डब्ल्यू 98 मिमी × एच 155 मिमी × डी 49 मिमी
इंस्टॉलेशन तरीका	कार्ड-निश्चित है
नमी	10%-90% (गैर-संघनित)
परिचालन तापमान	0-55 डिग्री

अनुप्रयोग परिदृश्य

सीमेंस 6AV3688-3AY36-0AX0 का उपयोग कार असेंबली प्लांट में रोबोटिक वेल्डिंग सेल और कन्वेयर सिस्टम को संचालित करने के लिए किया जाता है। आठ कुंजियों में से प्रत्येक एक विशिष्ट कार्य शुरू कर सकती है, जैसे वेल्डिंग चक्र शुरू करना या समस्याग्रस्त लाइन खंड सीमेंस को रोकना। बहुरंगी एलईडी मशीन की स्थिति दर्शाती हैं: नियमित संचालन के लिए हरा, समस्याओं के लिए लाल और सीमेंस चेतावनियों के लिए पीला। इसकी IP65 फ्रंट सुरक्षा दैनिक धूल जोखिम और कभी-कभी शीतलक छींटों से 10-12 घंटे तक जीवित रह सकती है, जो इन स्थितियों में अक्सर होती है। एकीकृत स्विच के साथ दोहरे PROFINET पोर्ट अतिरिक्त नेटवर्क हार्डवेयर की आवश्यकता के बिना 8 पैनलों की डेज़ी-चेनिंग को सक्षम करते हैं, जिससे इंस्टॉलेशन लागत 30% (सीमेंस) कम हो जाती है।

सीमेंस 6AV3688-3AY36-0AX0 का उपयोग खाद्य संयंत्रों में पैकिंग लाइनों और मिश्रण प्रणालियों को प्रबंधित करने के लिए किया जाता है। 8 कुंजियों का उपयोग ऑपरेटरों द्वारा मिश्रण गति को बदलने, भरने की प्रक्रिया शुरू करने और नुस्खा समायोजन की पुष्टि करने के लिए किया जाता है। 8 अनुकूलन योग्य DI/DO पिन तापमान (±0.5 डिग्री परिशुद्धता) और दबाव स्तर के लिए सेंसर से सीधे जुड़ते हैं, अतिरिक्त I/O मॉड्यूल की आवश्यकता से बचते हैं। पैनल का 24V डीसी लूप-थ्रू फीचर पांच पड़ोसी उपकरणों को पावर दे सकता है, जो नम स्थितियों में वायरिंग की जटिलता को कम करता है। इसका 1,500,000-चक्र का मुख्य जीवनकाल 2,000 या अधिक दैनिक कार्यों को संभाल सकता है जो 24 घंटे की खाद्य प्रसंस्करण सुविधाओं में विशिष्ट हैं।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: सीमेंस 6AV3688-3AY36-0AX0 क्या है?

उ: सीमेंस 6AV3688-3AY36-0AX0 सीमेंस सिमेटिक HMI कुंजी पैनल श्रृंखला से एक SIMATIC HMI KP8 PN कुंजी पैनल है। इसमें बहु-रंगीन एलईडी (5 रंग मोड: लाल, हरा, नीला, पीला और सफेद) के साथ 8 छोटे स्ट्रोक स्विच, एकीकृत स्विच के साथ 2 PROFINET इंटरफेस और 8 अनुकूलन योग्य DI/DO पिन हैं। पैनल STEP 7 V5.5 और बाद के संस्करणों के साथ-साथ TIA पोर्टल में कॉन्फ़िगर करने योग्य है। इसके फ्रंट डिज़ाइन का माप 98 मिमी (डब्ल्यू) x 155 मिमी (एच) है और इसमें 49 मिमी की अंतर्निहित गहराई है, जो इसे औद्योगिक स्वचालन वातावरण में सीधे मशीन माउंटिंग के लिए उपयुक्त बनाती है।

प्रश्न: सीमेंस 6AV3688-3AY36-0AX0 KP8 PN को कॉन्फ़िगर करने के लिए किस सॉफ़्टवेयर की आवश्यकता है?

उत्तर: 6AV3688-3AY36-0AX0 KP8 PN को STEP 7 V5.5 और उसके बाद के संस्करणों के साथ-साथ TIA पोर्टल के माध्यम से पैरामीटराइज़ किया जा सकता है। 8 समायोज्य डीआई/डीओ पिन, एलईडी व्यवहार और मुख्य कार्यक्षमताएं सभी चरण 7 परियोजना सेटिंग्स में परिभाषित हैं। KP8 PN को पैनल पर किसी और कॉन्फ़िगरेशन की आवश्यकता नहीं है; यह एक पूर्व-कॉन्फ़िगर, रेडी-टू-रन डिवाइस है जो आपके मौजूदा SIMATIC स्वचालन वातावरण में सहजता से जुड़ता है।

प्रश्न: 6AV3688-3AY36-0AX0 की आईपी रेटिंग क्या है? क्या यह कठोर औद्योगिक वातावरण के लिए उपयुक्त है?

उत्तर: ठीक से फिट होने पर, सीमेंस 6AV3688-3AY36-0AX0 की फ्रंट प्रोटेक्शन रेटिंग IP65 है, जो दर्शाता है कि यह पूरी तरह से धूल-रोधी है और सभी दिशाओं से कम दबाव वाले पानी के जेट के लिए प्रतिरोधी है। पैनल का पिछला हिस्सा IP20 रेटेड है, जो 12 मिमी से बड़ी ठोस वस्तुओं के खिलाफ बुनियादी सुरक्षा प्रदान करता है। 0 डिग्री से +55 डिग्री की परिचालन तापमान सीमा और 20.4V से 28.8V DC की आपूर्ति वोल्टेज सहनशीलता के साथ, पैनल को सामान्य औद्योगिक सेटिंग्स में विश्वसनीय रूप से संचालित करने के लिए डिज़ाइन किया गया है।
