सीमेंस 6AV3688-3EH47-0AX0

ब्रांड:सीमेंस
नमूना:6AV3688-3EH47-0AX0

इन्वेंटरी स्थिति:माल स्टॉक में उपलब्ध है.

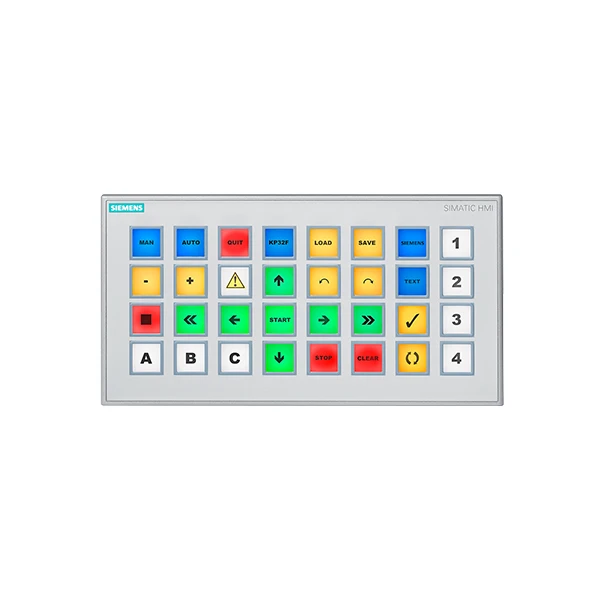

विशेष रूप से औद्योगिक स्वचालन के लिए बनाया गया एक शीर्ष पायदान SIMATIC HMI KP32F PN कुंजी पैनल सीमेंस 6AV3688-3EH47-0AX0 है। सीमेंस 6AV3688-3EH47-0AX0 पर 32 चल झिल्ली कुंजियों में से प्रत्येक एक बहुरंगी एलईडी संकेतक से जुड़ी है। लाल, हरा, नीला, पीला और सफेद ये पांच रंग हैं जिन्हें ये एलईडी प्रदर्शित कर सकते हैं। क्योंकि वे चमक में आसानी से समायोज्य हैं, उपयोगकर्ता अपने उपकरणों की स्थिति को तुरंत जांचने के लिए रोशनी का उपयोग कर सकते हैं। यह मॉडल सीधे नियंत्रण की आवश्यकता वाली स्थितियों के लिए आदर्श है, क्योंकि स्क्रीन वाले एचएमआई पैनलों के विपरीत, यह भौतिक कुंजी और एलईडी का उपयोग करके संचालित होता है और फीडबैक प्रदान करता है।

सीमेंस 6AV3688-3EH47-0AX0 में दो PROFINET इंटरफेस और कनेक्टिविटी के लिए एक एकीकृत स्विच है। यह लीनियर और रिंग नेटवर्क टोपोलॉजी के समर्थन के कारण आसानी से S7-1200, S7-1500 और S7-300/400 जैसे सीमेंस नियंत्रकों से जुड़ सकता है। इसके अतिरिक्त, इसमें चार समर्पित सुरक्षा डीआई पिन हैं जो एसआईएल 2 या एसआईएल 3 सुरक्षा स्तरों को संतुष्ट करते हैं, साथ ही सोलह डिजिटल इनपुट (डीआई) और सोलह डिजिटल इनपुट/आउटपुट (डीआई/डीओ) पोर्ट भी हैं। इस वजह से, कुंजी पैनल सुरक्षा नियंत्रण कार्यों जैसे सुरक्षा द्वार सेंसर या आपातकालीन स्टॉप बटन संलग्न करने के लिए बिल्कुल उपयुक्त है।

सीमेंस 6AV3688-3EH47-0AX0 लूप-थ्रू पावर कनेक्शन का समर्थन करने में सक्षम है और 1A की बिजली खपत के साथ 24V DC (वोल्टेज रेंज: 20.4–28.8V DC) द्वारा संचालित है। यह प्लग इन या अनप्लग करते समय बिजली काटने की आवश्यकता को समाप्त करके औद्योगिक उपयोग के लिए सुविधा जोड़ता है। यह आगे की तरफ IP65 और पीछे की तरफ IP20 रेटिंग के कारण धूल और पानी से सुरक्षित रहता है। यह चुनौतीपूर्ण औद्योगिक सेटिंग्स में मजबूत है क्योंकि यह 0 से 55 डिग्री तक के तापमान में अच्छी तरह से काम करता है और इसे -20 और 60 डिग्री के बीच के तापमान में संग्रहीत किया जा सकता है।

सबसे पहले, सीमेंस 6AV3688-3EH47-0AX0 पर कोई डिस्प्ले स्क्रीन नहीं है। संचालन और स्थिति प्रतिक्रिया के लिए, यह केवल 32 झिल्ली कुंजियों और बहुरंगी एलईडी का उपयोग करता है। इस कुंजी पैनल को केवल बुनियादी भौतिक नियंत्रण की आवश्यकता वाली स्थितियों के लिए चुनें, जैसे कि बुनियादी मशीन स्टार्ट/स्टॉप या सुरक्षा सिग्नल ट्रिगरिंग, क्योंकि यह उन अनुप्रयोगों के लिए उपयुक्त नहीं है जिनके लिए जटिल इंटरफ़ेस मॉनिटरिंग या जटिल डेटा विज़ुअलाइज़ेशन की आवश्यकता होती है।

दूसरा, सीमेंस 6AV3688-3EH47-0AX0 की बिजली आपूर्ति आवश्यक है। जब भी संभव हो, 20.4 और 28.8V DC के बीच 24V DC पावर स्रोत का उपयोग करें। इस सीमा के बाहर किसी पावर स्रोत का उपयोग करने से डिवाइस का संचालन अस्थिर हो सकता है या उसे क्षति पहुँच सकती है। कनेक्टेड औद्योगिक उपकरणों के अप्रत्याशित शटडाउन को रोकने के लिए, पैनल हॉट प्लगिंग के लिए लूप-थ्रू पावर कनेक्शन का समर्थन करता है। हालाँकि, सुनिश्चित करें कि प्लग इन और अनप्लग करते समय बिजली स्थिर रहे।

तीसरा, उपयोग करने से पहले, सुनिश्चित करें कि यह संचार के अनुकूल है। सीमेंस 6AV3688-3EH47-0AX0 में दो एकीकृत PROFINET इंटरफ़ेस हैं और यह केवल PROFINET प्रोटोकॉल का समर्थन करता है। यह PROFIBUS, Modbus और MPI प्रोटोकॉल के साथ असंगत है, लेकिन यह S7-1200, S7-1500 और S7-300/400 जैसे सीमेंस नियंत्रकों के साथ त्रुटिपूर्ण रूप से कार्य करता है। यदि आप इन असंगत प्रोटोकॉल का उपयोग करके इसे नियंत्रकों से कनेक्ट करने का प्रयास करते हैं तो संचार विफलताएँ होंगी।
