सीमेंस 6AV6643-0CD01-1AX1

ब्रांड:सीमेंस
नमूना:6AV6643-0CD01-1AX1

इन्वेंटरी स्थिति:माल स्टॉक में उपलब्ध है.

उत्पाद की विशेषताएँ

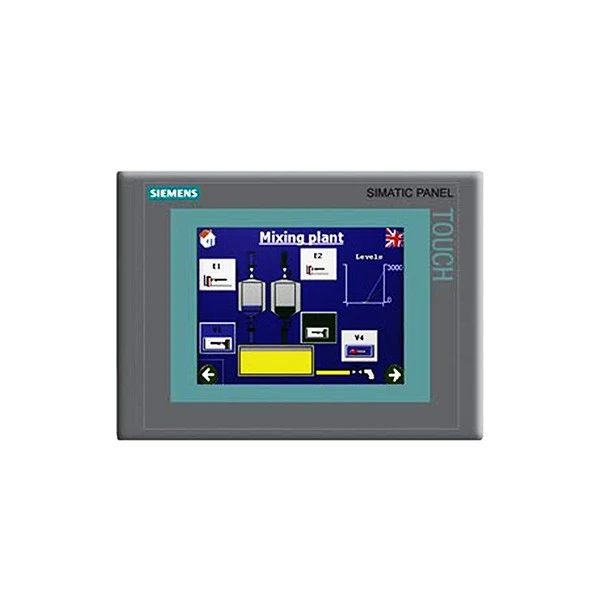

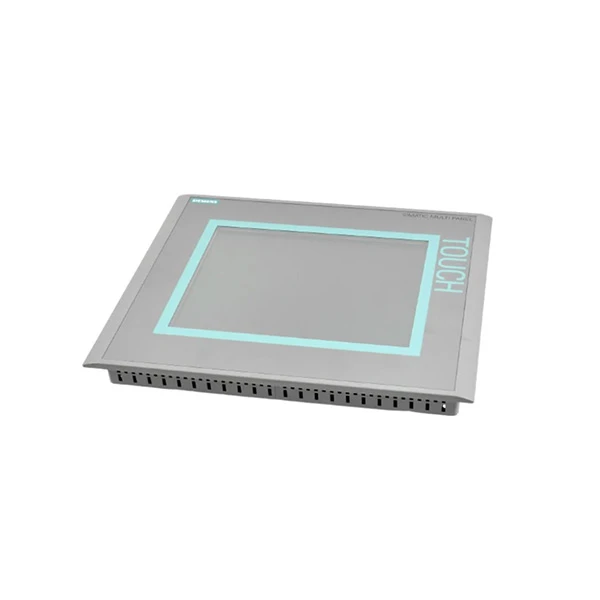

विशेष रूप से औद्योगिक स्वचालन सेटिंग्स के लिए बनाया गया एक भरोसेमंद SIMATIC MP {{0}इंच टच मल्टी{1}} पैनल Siemens 6AV6643-0CD01-1AX1 है। सीमेंस 6AV6643-0CD01-1AX1 का 10.4-इंच TFT कलर डिस्प्ले, जिसका रिज़ॉल्यूशन 640x480 पिक्सल और 65,536 रंग है, इसकी सबसे प्रमुख विशेषताओं में से एक है। उज्ज्वल औद्योगिक वातावरण में भी, यह स्पष्ट प्रदर्शन गारंटी देता है कि महत्वपूर्ण जानकारी, उपकरण की स्थिति और परिचालन संकेत स्पष्ट रूप से दिखाई देते हैं। औद्योगिक ऑन-साइट उपयोग के लिए, एनालॉग प्रतिरोधक टच स्क्रीन का सहज संचालन और उंगलियों या स्टाइलस के साथ सुचारू संचालन अत्यधिक उपयोगी है।

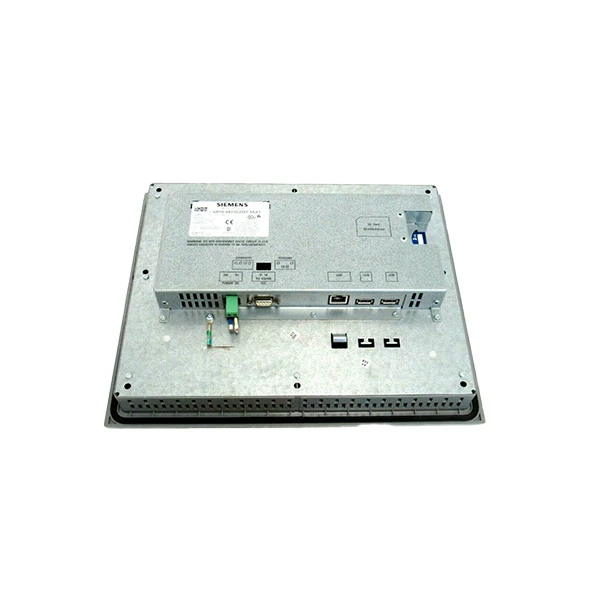

6 एमबी प्रयोग करने योग्य उपयोगकर्ता मेमोरी, प्रोजेक्ट डेटा स्टोरेज के लिए 32 एमबी फ्लैश मेमोरी और 128 एमबी रैम के साथ, सीमेंस 6AV6643-0CD01-1AX1 लगातार काम करने की गारंटी देता है। इसके अतिरिक्त, इसमें एक मल्टीमीडिया कार्ड/एसडी कार्ड स्लॉट है जो 128 एमबी तक विस्तार को समायोजित कर सकता है, जिससे उपयोगकर्ताओं के लिए कॉन्फ़िगरेशन अपडेट करना या अतिरिक्त डेटा संग्रहीत करना आसान हो जाता है। इस टच पैनल में कनेक्टिविटी के लिए दो USB पोर्ट, एक RS485/RS422 सीरियल पोर्ट और एक ईथरनेट RJ45 पोर्ट है। ये इंटरफेस, जो टीसीपी/आईपी, प्रोफाइबस डीपी और एमपीआई जैसे प्रोटोकॉल का समर्थन करते हैं, सीमेंस पीएलसी (जैसे एस7-200 और एस7-300 श्रृंखला) और अन्य औद्योगिक उपकरणों के साथ सहज कनेक्शन की अनुमति देते हैं।

सीमेंस 6AV6643-0CD01-1AX1 को चुनौतीपूर्ण औद्योगिक सेटिंग्स को सहन करने के लिए डिज़ाइन किया गया है। यह धूल-रोधी है और सामने की ओर IP65 सुरक्षा रेटिंग के कारण कम दबाव वाले पानी के जेट से सुरक्षित है। इसे -20 डिग्री से 60 डिग्री पर संग्रहित किया जा सकता है और यह 0 डिग्री से 50 डिग्री पर सामान्य रूप से कार्य करता है। इसका वजन 2.65 किलोग्राम है और माप 335 x 279 x 63 मिमी है। नियंत्रण कैबिनेट में जगह बचाने के लिए इसे लंबवत रूप से स्थापित किया जा सकता है और यह पैनल माउंटिंग के लिए उपयुक्त है।

विशेष विवरण

नमूना	6AV6643-0CD01-1AX1
प्रोडक्ट का नाम	SIMATIC HMI MP 277 10-इंच टच मल्टीफ़ंक्शन पैनल
उत्पाद शृंखला	सिमेटिक एमपी 277 (मल्टीफ़ंक्शन पैनल)
प्रकार	ह्यूमन मशीन इंटरफ़ेस (एचएमआई) पैनल को स्पर्श करें
संकल्प	640 x 480 पिक्सल (वीजीए)
रंग प्रदर्शित करें	65,536 रंग (64K रंग)
प्रौद्योगिकी स्पर्श करें	एनालॉग प्रतिरोधी
वोल्टेज रेंज	20.4-28.8 वी डीसी

सावधानियां

सीमेंस 6AV6643-0CD01-1AX1 को कॉन्फ़िगर करने के लिए, आपके पास WinCC फ्लेक्सिबल 2005 मानक SP1 या सॉफ़्टवेयर का उच्चतर संस्करण होना चाहिए। अप्रचलित या असंगत कॉन्फ़िगरेशन टूल का उपयोग न करें, क्योंकि इसके परिणामस्वरूप प्रोजेक्ट डाउनलोडिंग और अपलोडिंग विफलताओं के साथ-साथ समस्याग्रस्त टच पैनल प्रदर्शन भी हो सकता है। कॉन्फ़िगर करने से पहले, सुनिश्चित करें कि प्रोग्राम ठीक से स्थापित है और कंप्यूटर और डिवाइस के बीच संचार लिंक विश्वसनीय है।

स्थापना परिवेश के संदर्भ में, सीमेंस 6AV6643-0CD01-1AX1 के सामने IP65 सुरक्षा प्रमाणन है, जो इसे धूल या कभी-कभी कम दबाव वाले पानी के छींटों वाले औद्योगिक स्थानों के लिए स्वीकार्य बनाता है, लेकिन इसका उपयोग लंबे समय तक विसर्जन या गंभीर जंग वाली सेटिंग्स में नहीं किया जा सकता है। ऑपरेटिंग तापमान 0 डिग्री और 50 डिग्री के बीच रखा जाना चाहिए; उच्च तापमान, निम्न तापमान, या उच्च आर्द्रता वाले वातावरण (संक्षेपण के बिना सापेक्ष आर्द्रता 90% से अधिक नहीं होनी चाहिए) से बचने से डिवाइस की सेवा जीवन को बढ़ाने में मदद मिल सकती है, विशेष रूप से डिस्प्ले की 50,000 घंटे की बैकलाइट।

सीमेंस 6AV6643-0CD01-1AX1 स्थापित करते समय, पैनल माउंटिंग विनिर्देशों का पालन करें और सुनिश्चित करें कि ऑपरेशन के दौरान कंपन को रोकने के लिए इंस्टॉलेशन दृढ़ है। यदि ऊर्ध्वाधर स्थापना की आवश्यकता है, तो सुनिश्चित करें कि डिवाइस की संरचना गर्मी अपव्यय या स्पर्श संचालन से समझौता किए बिना इसे सहन कर सकती है। इंस्टॉलेशन के दौरान गैजेट को लापरवाही से अलग न करें, क्योंकि इससे आंतरिक घटकों को नुकसान हो सकता है और बिक्री के बाद का समर्थन अमान्य हो सकता है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: सीमेंस 6AV6643-0CD01-1AX1 क्या है, और इसका प्राथमिक कार्य क्या है?

उत्तर: सीमेंस 6AV6643-0CD01-1AX1 एक 10.4-इंच SIMATIC MP277 मल्टी पैनल (HMI) टचस्क्रीन है। इसका प्रमुख कर्तव्य औद्योगिक स्वचालन प्रणाली में केंद्रीय नियंत्रण और प्रदर्शन इकाई के रूप में कार्य करना है। यह ऑपरेटरों को मशीन प्रक्रियाओं की निगरानी करने, कमांड दर्ज करने, चेतावनियां देखने और सीमेंस एस7 श्रृंखला जैसे प्रोग्रामेबल लॉजिक कंट्रोलर (पीएलसी) के साथ आसानी से संचार करने में सक्षम बनाता है।

प्रश्न: 6AV6643-0CD01-1AX1 के लिए कौन सा कॉन्फ़िगरेशन सॉफ़्टवेयर उपयोग किया जाता है?

उत्तर: यह पैनल मुख्य रूप से SIMATIC WinCC लचीले सॉफ़्टवेयर से सुसज्जित है। नई परियोजनाओं के लिए, इसे WinCC एडवांस्ड का उपयोग करके सीमेंस टीआईए पोर्टल (पूरी तरह से एकीकृत ऑटोमेशन पोर्टल) वातावरण में भी जोड़ा जा सकता है। सर्वोत्तम अनुकूलता सुनिश्चित करने के लिए, सही सॉफ़्टवेयर संस्करण का उपयोग करें।

प्रश्न: क्या यह एचएमआई पैनल गैर {{0}सीमेंस पीएलसी के साथ संचार कर सकता है?

उत्तर: हाँ. जबकि यह PROFIBUS या PROFINET के माध्यम से S7 श्रृंखला जैसे सीमेंस PLC के साथ आसानी से इंटरैक्ट करता है, यह मॉडबस (सीरियल इंटरफेस के माध्यम से) जैसे सामान्य संचार प्रोटोकॉल का भी समर्थन करता है, जिससे यह अन्य निर्माताओं के नियंत्रण सिस्टम से कनेक्ट हो सकता है।
