यदि आपने कभी सोचा है कि कैसे कारखाने अपनी मशीनों को सुचारू रूप से चलाते हैं, या कैसे जटिल औद्योगिक प्रक्रियाएं ट्रैक पर रहती हैं, तो इसका उत्तर अक्सर एक छोटे लेकिन शक्तिशाली उपकरण में होता है जिसे पीएलसी कहा जाता है। और जब यह PLCs की बात आती है,सिमेटिक S7-1200 CPUएक ऐसा नाम है जो समय और समय फिर से आता है। इस गाइड में, हम सिमेटिक S7-1200 सीपीयू के बारे में जानने के लिए आवश्यक सभी चीजों को तोड़ देंगे, यह कैसे काम करता है, और यह दुनिया भर के उद्योगों में व्यापक रूप से उपयोग क्यों किया जाता है। चाहे आप औद्योगिक स्वचालन के बारे में सीख रहे हों, आपके ज्ञान का विस्तार करने के लिए एक तकनीशियन, या नए उपकरणों पर विचार करने वाले एक व्यवसाय के मालिक, यह गाइड आपको सिमेटिक S7-1200 सीपीयू की एक ठोस समझ देगा।
Simatic S7-1200 CPU क्या है?

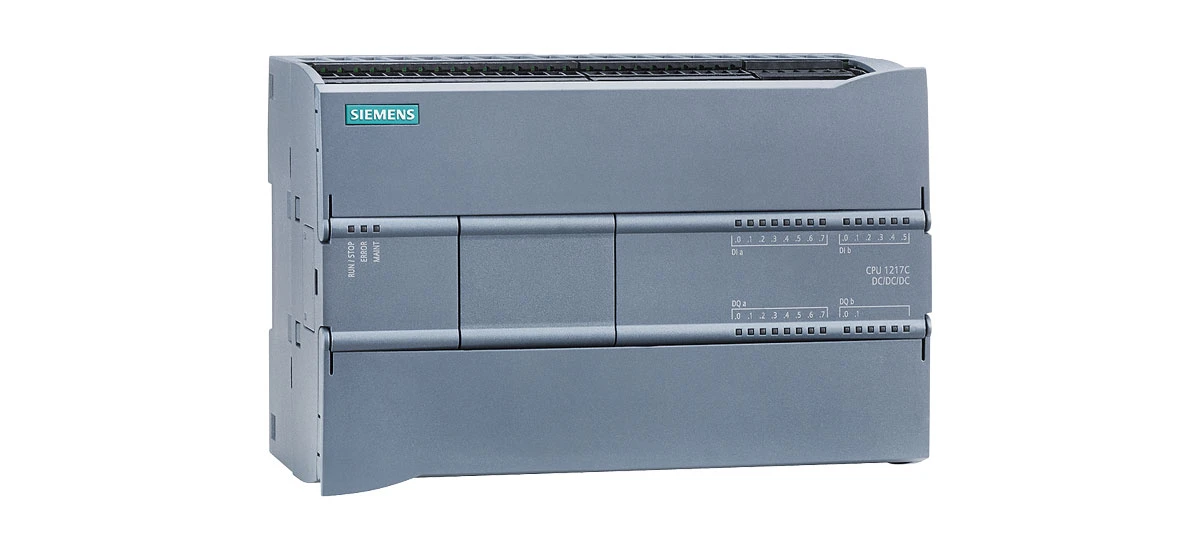

सिमेटिक S7 - 1200 CPU एक प्रकार का प्रोग्रामेबल लॉजिक कंट्रोलर (PLC) है, जो कि 175 से अधिक वर्षों के इतिहास के साथ औद्योगिक प्रौद्योगिकी की एक प्रमुख कंपनी सीमेंस द्वारा बनाई गई है। पीएलसी औद्योगिक मशीनों और प्रणालियों के "दिमाग" की तरह हैं। वे सेंसर से जानकारी लेते हैं, इसे संसाधित करते हैं, और फिर सिस्टम के अन्य हिस्सों को सिग्नल भेजते हैं ताकि चीजों को एक मोटर को चालू किया जा सके, एक कन्वेयर बेल्ट को रोक दिया जा सके, या किसी कारखाने में तापमान को समायोजित किया जा सके।
Simatic S7 - 1200 CPU विशेष रूप से छोटे से मध्यम आकार के स्वचालन कार्यों के लिए डिज़ाइन किया गया है। 2009 में सीमेंस सिमेटिक एस 7 परिवार के हिस्से के रूप में पेश किया गया, यह एस 7-200 जैसे पुराने मॉडलों को बदलने के लिए बनाया गया था, जो एक छोटे पैकेज में बेहतर प्रदर्शन और अधिक सुविधाओं की पेशकश करता है। यह तंग नियंत्रण अलमारियाँ में फिट होने के लिए पर्याप्त कॉम्पैक्ट है, लेकिन एक छोटी उत्पादन लाइन को नियंत्रित करने, एक पैकेजिंग मशीन का प्रबंधन करने या एक सुविधा में पर्यावरणीय परिस्थितियों की निगरानी जैसे कार्यों को संभालने के लिए पर्याप्त शक्तिशाली है।
सिमेटिक S7 - 1200 CPU के कारणों में से एक इतना लोकप्रिय है कि इसका लचीलापन है। इसे आसानी से प्रोग्राम किया जा सकता है और विभिन्न कार्यों के लिए अनुकूलित किया जा सकता है, जिसका अर्थ है कि यह व्यवसाय परिवर्तन की जरूरतों के रूप में बढ़ सकता है और बदल सकता है। उदाहरण के लिए, एक छोटी बेकरी एक सिमेटिक S7-1200 CPU के साथ शुरू हो सकती है, जो सिर्फ एक ओवन को नियंत्रित करती है, फिर बाद में अधिक मशीनें जोड़ें जो उसी CPU को प्रबंधित कर सकते हैं। इसके अलावा, यह विश्वसनीय-कुछ है जो उद्योगों में महत्वपूर्ण है जहां एक छोटे से डाउनटाइम की भी सैकड़ों या हजारों डॉलर खर्च हो सकते हैं। सीमेंस प्रत्येक सिमेटिक S7-1200 CPU का परीक्षण करता है ताकि यह सुनिश्चित हो सके कि यह कठोर परिस्थितियों में संचालित हो सकता है, जैसे उच्च तापमान या धूल भरे वातावरण, जो कारखानों में आम हैं।
Simatic S7-1200 CPU के प्रमुख हार्डवेयर घटक
यह समझने के लिए कि SIMATIC S7-1200 CPU कैसे काम करता है, यह इसके मुख्य हार्डवेयर भागों के बारे में जानने में मदद करता है। आइए सबसे महत्वपूर्ण लोगों पर एक नज़र डालें:
प्रोसेसर
Simatic S7 - 1200 CPU के दिल में प्रोसेसर है। यह वह जगह है जहाँ सभी "सोच" होता है। प्रोसेसर उस कार्यक्रम को पढ़ता है जो यह बताता है कि क्या करना है, सेंसर और अन्य उपकरणों से डेटा लेता है, और फिर तय करता है कि क्या कार्रवाई करनी है। प्रोसेसर की गति और शक्ति यह निर्धारित करती है कि SIMATIC S7-1200 CPU कितनी जल्दी जानकारी को संसाधित कर सकता है, जो तेजी से बढ़ने वाली औद्योगिक प्रक्रियाओं के साथ रखने के लिए महत्वपूर्ण है।
Simatic S7 - 1200 CPU के विभिन्न मॉडल में अलग -अलग प्रोसेसर हैं। उदाहरण के लिए, 1214C मॉडल में एक 32-बिट प्रोसेसर है जो प्रति सेकंड 100,000 निर्देशों को संभाल सकता है, जबकि अधिक शक्तिशाली 1217C मॉडल प्रति सेकंड 300,000 से अधिक निर्देशों को संसाधित कर सकता है। इसका मतलब है कि 1217C उन कार्यों के लिए बेहतर है जिनके लिए त्वरित निर्णयों की आवश्यकता होती है, जैसे कि उच्च गति पैकेजिंग लाइन को नियंत्रित करना।
याद
SIMATIC S7-1200 CPU में दो मुख्य प्रकार की मेमोरी है: प्रोग्राम मेमोरी और डेटा मेमोरी। प्रोग्राम मेमोरी वह जगह है जहां निर्देश (प्रोग्राम) संग्रहीत हैं। यह चरणों का सेट है जो सीपीयू को बताता है कि क्या करना है। डेटा मेमोरी वह जगह है जहां सीपीयू जानकारी संग्रहीत करता है, जैसे कि रनिंग, जैसे सेंसर से रीडिंग या मशीनों की स्थिति (चाहे वे चालू हों या बंद हों, उदाहरण के लिए)।
अधिकांश Simatic S7-1200 CPU मॉडल कम से कम 50 kb प्रोग्राम मेमोरी और 100 KB डेटा मेमोरी के साथ आते हैं, जो कि सबसे छोटे से मध्यम कार्यों के लिए पर्याप्त है। यदि आपको अधिक आवश्यकता है, तो आप सीपीयू में प्लग करने वाले मेमोरी कार्ड जोड़ सकते हैं, इसी तरह आप एक फोन में मेमोरी कार्ड कैसे जोड़ते हैं। ये कार्ड सीपीयू के लिए अतिरिक्त प्रोग्राम, डेटा लॉग या यहां तक कि फर्मवेयर अपडेट भी स्टोर कर सकते हैं।
इनपुट/आउटपुट (I/O) पोर्ट
इनपुट और आउटपुट पोर्ट हैं कि कैसे Simatic S7-1200 CPU बाहरी दुनिया से जुड़ता है। इनपुट पोर्ट सेंसर जैसे उपकरणों से सिग्नल प्राप्त करते हैं, जो तापमान, दबाव जैसी चीजों का पता लगाते हैं, या क्या कोई हिस्सा सही जगह पर है। उदाहरण के लिए, फूड ओवन में एक तापमान सेंसर सीपीयू के इनपुट पोर्ट पर एक सिग्नल भेज सकता है जब तापमान 350 डिग्री एफ तक पहुंचता है। आउटपुट पोर्ट मोटर्स, लाइट्स या वाल्व जैसे उपकरणों को सिग्नल भेजते हैं, उन्हें बताते हैं कि कब या बंद करना है। आउटपुट पोर्ट से एक सिग्नल एक मोटर को एक कन्वेयर बेल्ट को स्थानांतरित करने के लिए बता सकता है।
Simatic S7 - 1200 CPU I/O पोर्ट की एक किस्म के साथ आता है - में। उदाहरण के लिए, 1214C मॉडल में 14 डिजिटल इनपुट, 10 डिजिटल आउटपुट, 2 एनालॉग इनपुट और 2 एनालॉग आउटपुट हैं। डिजिटल इनपुट और आउटपुट सिंपल ऑन/ऑफ सिग्नल (जैसे लाइट स्विच) के साथ काम करते हैं, जबकि एनालॉग अलग -अलग सिग्नल को संभालते हैं (जैसे कि एक डिमर स्विच जो प्रकाश को 30% या 70% चमक पर सेट कर सकता है)। यदि आपको सीपीयू की तुलना में अधिक पोर्ट की आवश्यकता है, तो आप अतिरिक्त I/O मॉड्यूल को जोड़ सकते हैं, जिससे आप अधिक उपकरणों को नियंत्रित कर सकते हैं।
संचार इंटरफेस
आज की जुड़ी दुनिया में, औद्योगिक प्रणालियों को एक -दूसरे से बात करने की आवश्यकता है।सिमेटिक S7-1200 CPUसंचार इंटरफेस में - का निर्माण किया है जो इसे अन्य उपकरणों, कंप्यूटरों और यहां तक कि इंटरनेट से जुड़ने देता है। इसका मतलब है कि ऑपरेटर यह देख सकते हैं कि सीपीयू एक अलग कमरे में कंप्यूटर से क्या कर रहा है, या मशीन के ठीक बगल में बिना नए निर्देश भेजे।
सिमेटिक S7 - 1200 CPU द्वारा उपयोग किए जाने वाले सामान्य संचार प्रोटोकॉल में PROFINET और ETHERNET शामिल हैं। PROFINET एक तेज़ औद्योगिक प्रोटोकॉल है जो सीपीयू को वास्तविक समय में अन्य सीमेंस उपकरणों जैसे मोटर्स या रोबोट जैसे अन्य सीमेंस उपकरणों के साथ संवाद करने देता है। ईथरनेट एक ही प्रोटोकॉल है जिसका उपयोग होम इंटरनेट द्वारा किया जाता है, जिससे सीपीयू को कंप्यूटर या फैक्ट्री के नेटवर्क से जोड़ना आसान हो जाता है। कुछ मॉडल वाई-फाई या सेलुलर कनेक्शन का भी समर्थन करते हैं, जिससे इंटरनेट कनेक्शन के साथ कहीं से भी दूरस्थ निगरानी की अनुमति मिलती है।
Simatic S7-1200 CPU प्रोग्रामिंग मूल बातें
Simatic S7 - 1200 CPU को प्रोग्रामिंग करना जटिल लग सकता है, लेकिन यह वास्तव में उपयोगकर्ता के अनुकूल होने के लिए डिज़ाइन किया गया है, यहां तक कि उन लोगों के लिए भी जो PLCs के लिए नए हैं। यहाँ एक त्वरित नज़र है कि यह कैसे काम करता है:
प्रोग्रामिंग सॉफ्टवेयर: टीआईए पोर्टल
सीमेंस TIA पोर्टल (पूरी तरह से एकीकृत ऑटोमेशन पोर्टल) नामक एक सॉफ्टवेयर प्रदान करता है जिसका उपयोग सिमेटिक S7 - 1200 CPU को प्रोग्राम करने के लिए किया जाता है। टिया पोर्टल सीपीयू को स्थापित करने और चलाने से संबंधित सभी चीजों के लिए एक-स्टॉप शॉप है। इसमें एक सरल, दृश्य इंटरफ़ेस है जो कार्यक्रमों को बनाना, उनका परीक्षण करना और उन्हें सीपीयू में भेजना आसान बनाता है।
टिया पोर्टल विंडोज कंप्यूटर के लिए उपलब्ध है और इसे सीमेंस की वेबसाइट से डाउनलोड किया जा सकता है (कुछ संस्करण बुनियादी उपयोग के लिए मुफ्त हैं, जबकि उन्नत संस्करणों को लाइसेंस की आवश्यकता होती है)। सॉफ्टवेयर में प्रोग्रामिंग के लिए "चरण 7" और "WINCC" जैसे उपकरण शामिल हैं, जो मॉनिटरिंग स्क्रीन बनाने के लिए हैं जो सीपीयू से वास्तविक - समय डेटा दिखाते हैं, जैसे सेंसर रीडिंग या मशीन की स्थिति।
प्रोग्रामिंग भाषा
Simatic S7-1200 CPU को कई भाषाओं का उपयोग करके प्रोग्राम किया जा सकता है, लेकिन सबसे आम लोग हैं:
- सीढ़ी तर्क: यह सबसे पुरानी और सबसे लोकप्रिय पीएलसी प्रोग्रामिंग भाषाओं में से एक है। यह विद्युत सर्किट आरेखों की तरह दिखता है, "रूंग्स" के साथ जो विभिन्न कार्यों का प्रतिनिधित्व करते हैं। यह समझना आसान है कि क्या आपको बिजली का बुनियादी ज्ञान है। उदाहरण के लिए, एक रूंग में बाईं ओर एक "संपर्क" (एक सेंसर सिग्नल की तरह) हो सकता है और दाईं ओर - पर एक "कॉइल" (मोटर आउटपुट की तरह) हो सकता है जब संपर्क बंद हो जाता है (सेंसर कुछ का पता लगाता है), कॉइल ऊर्जावान होता है (मोटर चालू होता है)।
- संरचित पाठ (सेंट): यह एक कंप्यूटर प्रोग्रामिंग भाषा की तरह अधिक है, कोड की पंक्तियों के साथ जो "अगर," "तब," और "और" जैसे शब्दों का उपयोग करते हैं। यह अधिक जटिल कार्यों के लिए अच्छा है, जैसे कि यह गणना करना कि इसके आकार के आधार पर कंटेनर में कितना उत्पाद डालना है। उदाहरण के लिए: "यदि कंटेनर_सिज़=बड़ा तो fill_amount:=1000; अन्यथा fill_amount:=500; end_if;"
- फ़ंक्शन ब्लॉक आरेख: यह विभिन्न कार्यों का प्रतिनिधित्व करने के लिए ब्लॉकों का उपयोग करता है, जो कि डेटा बहता है, यह दिखाने के लिए लाइनों से जुड़े हैं। यह दृश्य और कुछ प्रकार के कार्यक्रमों के लिए पालन करना आसान है, जैसे कि एक प्रक्रिया में कई चरणों को नियंत्रित करते हैं। एक ब्लॉक एक "टाइमर" फ़ंक्शन का प्रतिनिधित्व कर सकता है, जब यह शुरू होता है और जब समय समाप्त होता है तो लाइनें दिखाती हैं।
एक साधारण कार्यक्रम लिखना
मान लीजिए कि आप एक ऑब्जेक्ट का पता लगाने पर एक प्रकाश को चालू करने के लिए Simatic S7-1200 CPU को प्रोग्राम करना चाहते हैं। यहां बताया गया है कि यह टीआईए पोर्टल का उपयोग करके सीढ़ी तर्क में कैसे काम कर सकता है:
- टिया पोर्टल खोलें और एक नई परियोजना बनाएं। सूची से (जैसे 1214C) का उपयोग कर रहे SIMATIC S7-1200 CPU मॉडल का चयन करें।
- "प्रोग्राम ब्लॉक" सेक्शन पर जाएं और एक नया सीढ़ी लॉजिक प्रोग्राम बनाएं।
- पहले रूंग पर, टूलबॉक्स से "सामान्य रूप से खुला संपर्क" खींचें और इसे अपने सेंसर (जैसे I0.0) से जुड़े इनपुट पोर्ट को असाइन करें।
- टूलबॉक्स से एक "कॉइल" खींचें और इसे अपने प्रकाश से जुड़े आउटपुट पोर्ट पर असाइन करें (जैसे Q0.0)। एक पंक्ति के साथ कॉइल से संपर्क कनेक्ट करें।
- प्रोग्राम को सहेजें और इसे USB केबल या ईथरनेट कनेक्शन का उपयोग करके Simatic S7-1200 CPU पर डाउनलोड करें।
जब सेंसर किसी ऑब्जेक्ट का पता लगाता है, तो यह संपर्क को बंद करते हुए, इनपुट I0.0 को एक सिग्नल भेजता है। यह Q0.0 पर कॉइल को पावर भेजता है, जो प्रकाश पर मुड़ता है, को पूरा करता है। टीआईए पोर्टल आपको "सिमुलेशन" मोड का उपयोग करके सीपीयू से कनेक्ट किए बिना प्रोग्राम का परीक्षण करने की सुविधा देता है, जहां आप सेंसर सिग्नल की नकल करने के लिए संपर्कों पर क्लिक कर सकते हैं और देखें कि क्या आउटपुट अपेक्षित रूप से काम करते हैं।
विनिर्माण में Simatic S7-1200 CPU अनुप्रयोग
SIMATIC S7-1200 CPU का उपयोग विनिर्माण सेटिंग्स की एक विस्तृत श्रृंखला में किया जाता है। यहाँ कुछ सामान्य उदाहरण हैं:
असेम्बली लाइनें
कार कारखानों या इलेक्ट्रॉनिक्स संयंत्रों में, असेंबली लाइनों में कई चरण होते हैं। Simatic S7 - 1200 CPU प्रत्येक चरण को नियंत्रित कर सकता है, जिससे यह सुनिश्चित होता है कि भागों को सही समय पर एक स्टेशन से अगले समय तक स्थानांतरित किया जा सकता है। उदाहरण के लिए, एक स्मार्टफोन कारखाने में, सीपीयू एक रोबोट आर्म को एक स्क्रीन लेने और इसे फोन बॉडी पर रखने के लिए कह सकता है। यह जांच कर सकता है कि क्या स्क्रीन एक विज़न सेंसर का उपयोग करके सही ढंग से संरेखित किया गया है-यदि नहीं, तो यह लाइन को रोकता है और एक तकनीशियन को समस्या को ठीक करने के लिए सचेत करता है, दोषपूर्ण फोन को बनाने से रोकता है।
पैकेजिंग मशीनें
पैकेजिंग मशीनों को कंटेनरों को भरने, उन्हें सील करने और उन्हें सटीक रूप से लेबल करने की आवश्यकता होती है।सिमेटिक S7-1200 CPUमशीन की गति को नियंत्रित कर सकते हैं, यह सुनिश्चित करते हुए कि प्रत्येक कंटेनर को सही मात्रा में उत्पाद मिलता है। एक जूस बॉटलिंग लाइन के लिए, सीपीयू प्रत्येक बोतल में कितना रस डाला जाता है, यह मापने के लिए एक प्रवाह सेंसर का उपयोग कर सकता है। यदि राशि बहुत कम या बहुत अधिक है, तो सीपीयू प्रवाह को नियंत्रित करने वाले वाल्व को समायोजित करता है। यह भी जांच सकता है कि लेबल को सीधे कैमरे का उपयोग करके लागू किया जाता है, और किसी भी बोतलों को अस्वीकार कर दिया जाता है जो मानक को पूरा नहीं करता है।
खाद्य और पेय उत्पादन
खाद्य कारखानों में, चीजों को साफ रखना और सही तापमान पर सुरक्षा के लिए महत्वपूर्ण है। Simatic S7-1200 CPU ओवन या रेफ्रिजरेटर में तापमान सेंसर की निगरानी कर सकता है और यदि वे बहुत गर्म या ठंडा हो जाते हैं तो उन्हें समायोजित कर सकते हैं। उदाहरण के लिए, एक बेकरी में, सीपीयू एक पिज्जा ओवन को ठीक 475 डिग्री एफ पर रख सकता है। यदि तापमान 460 डिग्री एफ तक गिरता है, तो सीपीयू हीटिंग तत्व को चालू करता है; यदि यह 490 डिग्री एफ तक बढ़ जाता है, तो यह तत्व को बंद कर देता है। यह कन्वेयर बेल्ट को भी नियंत्रित कर सकता है जो उत्पादन के विभिन्न चरणों के माध्यम से भोजन को स्थानांतरित करता है, जैसे कि मिक्सर से बेकिंग ट्रे तक आटा ले जाना, फिर ओवन में, और अंत में एक कूलिंग रैक तक।
पानी और अपशिष्ट जल उपचार
यहां तक कि पानी का इलाज करने वाली सुविधाओं में भी, Simatic S7 - 1200 CPU एक भूमिका निभाता है। यह उन पंपों को नियंत्रित कर सकता है जो निस्पंदन प्रणालियों के माध्यम से पानी को स्थानांतरित करते हैं, यह सुनिश्चित करते हैं कि उपचार प्रक्रिया का प्रत्येक चरण सही क्रम में होता है। उदाहरण के लिए, सीपीयू पहले बड़े कणों को हटाने के लिए एक फिल्टर के माध्यम से कच्चे पानी को भेजने के लिए एक पंप को चालू कर सकता है, फिर बैक्टीरिया को मारने वाले रसायनों को जोड़ने के लिए दूसरे पंप को चालू करें। यह सेंसर का उपयोग करके पानी में रसायनों के स्तर की निगरानी कर सकता है-अगर पर्याप्त क्लोरीन नहीं है, उदाहरण के लिए, सीपीयू यह सुनिश्चित करने के लिए अधिक जोड़ता है कि पानी पीने के लिए सुरक्षित है।
सिमेटिक S7-1200 CPU बनाम अन्य PLCs
बाजार पर कई PLC हैं, इसलिए Simatic S7-1200 CPU क्यों चुनें? आइए इसकी तुलना कुछ अन्य विकल्पों से करें:
आकार और स्थान

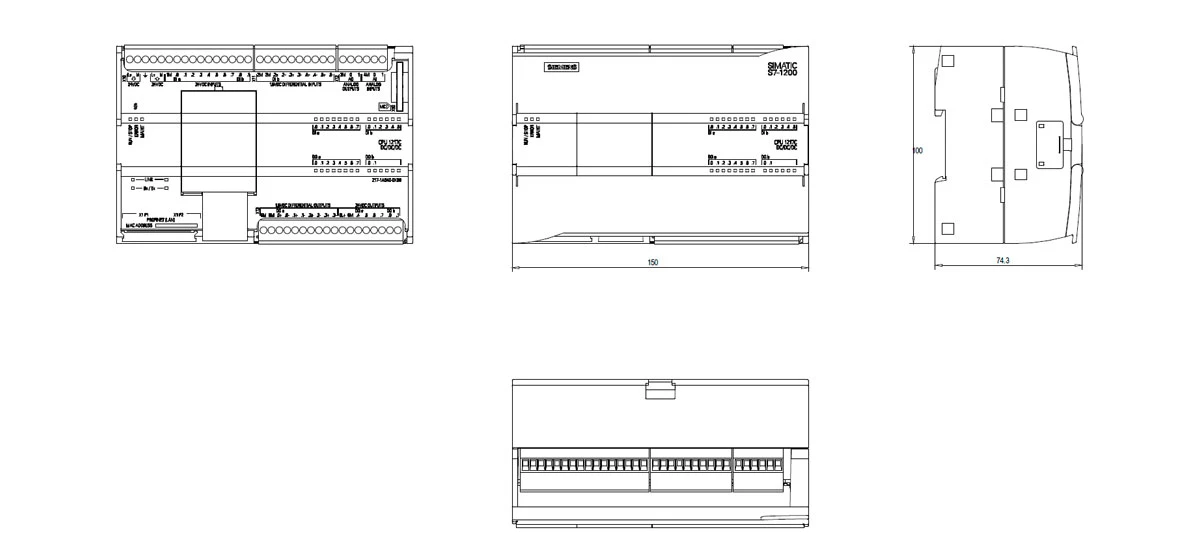

Simatic S7 - 1200 CPU कॉम्पैक्ट है, जिसमें अधिकांश मॉडल लंबाई में 10 इंच से कम और ऊंचाई में 5 इंच से कम मापते हैं। इसका मतलब यह है कि यह एक नियंत्रण कैबिनेट में ज्यादा जगह नहीं लेता है, जो छोटे कारखानों या मशीनों में एक बड़ा लाभ है जहां स्थान एक खाद्य ट्रक या एक छोटी पैकेजिंग मशीन की तरह - सीमित है। एलन-ब्रैडले माइक्रो 800 जैसे कुछ अन्य पीएलसी आकार में समान हैं, लेकिन सीमेंस S7-300 जैसे पुराने मॉडल बहुत बड़े हैं और अधिक कमरे की आवश्यकता है।
उपयोग में आसानी
जैसा कि हमने पहले उल्लेख किया है, Simatic S7 - 1200 CPU को प्रोग्राम और सेट अप करने के लिए आसान होने के लिए डिज़ाइन किया गया है, विशेष रूप से TIA पोर्टल के साथ। सॉफ़्टवेयर में सामान्य कार्यों (जैसे मोटर को नियंत्रित करने) के लिए ट्यूटोरियल और प्री-मेड "फ़ंक्शन ब्लॉक" शामिल हैं, जो कार्यक्रम लिखते समय समय बचा सकते हैं। कुछ पुराने पीएलसी या अन्य ब्रांडों के मॉडल, जैसे मित्सुबिशी एफएक्स 5, में अधिक जटिल प्रोग्रामिंग सॉफ्टवेयर है जो नए उपयोगकर्ताओं के लिए आरंभ करने के लिए कठिन बना सकते हैं। टीआईए पोर्टल आपको सीपीयू से वायरलेस तरीके से कनेक्ट करने देता है, इसलिए आपको इसे प्रोग्राम करने या मॉनिटर करने के लिए शारीरिक रूप से इसके बगल में नहीं होना चाहिए।
लागत
छोटे से मध्यम - आकार के अनुप्रयोगों के लिए, Simatic S7 - 1200 CPU सुविधाओं और लागत का एक अच्छा संतुलन प्रदान करता है। कीमतें बुनियादी मॉडल (जैसे 1211C) के लिए लगभग $ 200 से शुरू होती हैं और अधिक शक्तिशाली लोगों (जैसे 1217C) के लिए $ 800 तक जाती हैं। यह अन्य मध्य - रेंज PLCS - के साथ प्रतिस्पर्धी है, उदाहरण के लिए, एलन-ब्रैडली कॉम्पैक्टलॉगिक्स 5380 लगभग $ 500 से शुरू होता है, जबकि मित्सुबिशी FX5-32ET/D की लागत लगभग $ 300 है। Simatic S7-1200 CPU बाजार पर सबसे सस्ता PLC नहीं है (चीनी ब्रांडों के कुछ बुनियादी मॉडल $ 100 से कम खर्च करते हैं), लेकिन यह विश्वसनीय प्रदर्शन और सीमेंस के ग्राहक सहायता के साथ आता है, जो इसे कई व्यवसायों के लिए निवेश के लायक बनाता है।
अनुकूलता
सिमेटिक S7-1200 CPUसेंसर, मोटर्स और सॉफ्टवेयर जैसे अन्य सीमेंस उत्पादों के साथ अच्छी तरह से काम करता है। यह सीमेंस घटकों का उपयोग करके एक पूर्ण प्रणाली का निर्माण करना आसान बनाता है। उदाहरण के लिए, आप अतिरिक्त एडेप्टर की आवश्यकता के बिना सीमेंस सिमोटिक्स मोटर को सीधे सीपीयू से जोड़ सकते हैं, और सीपीयू और मोटर दोनों को प्रोग्राम करने के लिए टीआईए पोर्टल का उपयोग कर सकते हैं। जबकि कुछ अन्य पीएलसी ब्रांडों की एक विस्तृत श्रृंखला के साथ संगत हैं, एक निर्माता से सब कुछ होने से सेटअप और रखरखाव को सरल बनाया जा सकता है। यदि कुछ गलत हो जाता है, तो आप कई कंपनियों से निपटने के बजाय समर्थन के लिए सीमेंस से संपर्क कर सकते हैं।
Simatic S7-1200 CPU समस्या निवारण युक्तियाँ
यहां तक कि सबसे विश्वसनीय उपकरणों में कभी -कभी समस्याएं हो सकती हैं। यहाँ सिमेटिक S7-1200 CPU के साथ कुछ सामान्य मुद्दे हैं और उन्हें कैसे ठीक किया जाए:
CPU चालू नहीं होगा
सबसे पहले, बिजली की आपूर्ति की जाँच करें। Simatic S7 - 1200 CPU आमतौर पर 24V DC पावर पर चलता है, इसलिए सुनिश्चित करें कि बिजली की आपूर्ति सही वोल्टेज पर सेट है (120V AC नहीं, जो CPU को नुकसान पहुंचाएगा)। जांचें कि बिजली केबल को सीपीयू और बिजली की आपूर्ति - दोनों के लिए सही ढंग से प्लग किया गया है। कभी -कभी एक ढीला कनेक्शन समस्या होती है। आप यह देखने के लिए वोल्टेज मीटर के साथ बिजली की आपूर्ति का परीक्षण कर सकते हैं कि क्या यह 24V को बाहर कर रहा है। यदि बिजली चालू है, लेकिन सीपीयू अभी भी शुरू नहीं होगा, तो सीपीयू की स्थिति रोशनी की जांच करें-अगर एक लाल त्रुटि प्रकाश है, तो यह एक हार्डवेयर समस्या हो सकती है। उस स्थिति में, आपको सीमेंस के समर्थन से संपर्क करने या सीपीयू को बदलने की आवश्यकता हो सकती है।
सेंसर या एक्ट्यूएटर्स जवाब नहीं दे रहे हैं
यदि कोई सेंसर SIMATIC S7 - 1200 CPU पर डेटा नहीं भेज रहा है, या एक एक्ट्यूएटर (मोटर की तरह) CPU के संकेतों का जवाब नहीं दे रहा है, तो वायरिंग की जांच करें। ढीले या क्षतिग्रस्त तार एक सामान्य कारण हैं। सुनिश्चित करें कि सभी कनेक्शन तंग हैं - कभी -कभी किसी कारखाने में कंपन टर्मिनलों को ढीला कर सकते हैं। कट या फ्रायड तारों की तलाश करें, जो सिग्नल को तोड़ सकते हैं। आप यह सुनिश्चित करने के लिए CPU पर I/O पोर्ट भी देख सकते हैं कि वे क्षतिग्रस्त नहीं हैं - यदि कोई पोर्ट मुड़ा हुआ है या उसमें गंदगी है, तो यह एक अच्छा कनेक्शन नहीं बना सकता है। सेंसर या एक्ट्यूएटर को एक अलग बंदरगाह से जोड़ने का प्रयास करें, यह देखने के लिए कि क्या वह काम करता है-अगर यह करता है, तो मूल पोर्ट दोषपूर्ण हो सकता है।
संचार त्रुटि
यदि Simatic S7 - 1200 CPU अन्य उपकरणों या TIA पोर्टल से कनेक्ट नहीं कर सकते हैं, तो नेटवर्क केबल्स की जांच करें। ईथरनेट केबल क्षतिग्रस्त हो सकते हैं, खासकर यदि वे आगे बढ़े या खींच लिए गए हैं। यह देखने के लिए एक अलग केबल का उपयोग करने का प्रयास करें कि क्या यह समस्या को ठीक करता है। सुनिश्चित करें कि TIA पोर्टल में नेटवर्क सेटिंग्स CPU - की सेटिंग्स से मेल खाती हैं, दोनों में एक ही IP पता रेंज (जैसे 192.168.0.x) होनी चाहिए। आप एक मॉनिटर को कनेक्ट करके सीपीयू के आईपी पते की जांच कर सकते हैं (कुछ मॉडलों में एक डिस्प्ले है) या टीआईए पोर्टल "ऑनलाइन एक्सेस" टूल का उपयोग करके। कभी-कभी, सीपीयू या टीआईए पोर्टल चलाने वाले कंप्यूटर को पुनरारंभ करने से संचार के मुद्दों को ठीक किया जा सकता है-अपने घर राउटर को पुनरारंभ करने की तरह सिर्फ इंटरनेट की समस्याओं को ठीक कर सकता है।
कार्यक्रम उम्मीद के मुताबिक काम नहीं कर रहा है
यदि आपने जो कार्यक्रम लिखा है, वह वह नहीं कर रहा है जो यह माना जाता है, तो टीआईए पोर्टल पर वापस जाएं और कार्यक्रम को चरण दर चरण का परीक्षण करें। यह देखने के लिए "मॉनिटर" फ़ंक्शन का उपयोग करें कि कैसे सिग्नल प्रोग्राम के माध्यम से प्रवाहित होते हैं - यह आपको यह देखने में मदद कर सकता है कि क्या सेंसर इनपुट कभी भी चालू नहीं हो रहा है, या यदि कोई आउटपुट अटक रहा है। तर्क में गलतियों की तलाश करें, जैसे कि एक सेंसर इनपुट जो गलत आउटपुट से जुड़ा होता है (उदाहरण के लिए, हीटर आउटपुट के बजाय मोटर आउटपुट से जुड़ा एक तापमान सेंसर)। जांचें कि क्या प्रोग्राम इनपुट और आउटपुट के लिए सही पते का उपयोग करता है - यदि आप गलती से सेंसर के लिए i0.0 के बजाय i0.1 का उपयोग करते हैं, तो सेंसर के ट्रिगर होने पर प्रोग्राम प्रतिक्रिया नहीं करेगा। आप अपने कार्यक्रम की तुलना टिया पोर्टल के लाइब्रेरी में कार्यक्रमों को उदाहरण के लिए भी कर सकते हैं, यह देखने के लिए कि क्या आप एक कदम से चूक गए हैं।
निष्कर्ष
सिमेटिक S7-1200 CPUएक बहुमुखी और विश्वसनीय पीएलसी है जो औद्योगिक प्रणालियों को सुचारू रूप से चलाने में एक बड़ी भूमिका निभाता है। इसके कॉम्पैक्ट डिज़ाइन और आसान - से - तक विनिर्माण, खाद्य उत्पादन और जल उपचार में अपने विस्तृत अनुप्रयोगों के लिए प्रोग्रामिंग सॉफ़्टवेयर का उपयोग करें, यह कोई आश्चर्य नहीं है कि यह निर्माताओं के बीच पसंदीदा है। आकार, शक्ति और लागत का संतुलन इसे छोटे से मध्यम - आकार के स्वचालन कार्यों के लिए एक बढ़िया विकल्प बनाता है, जबकि अन्य सीमेंस उत्पादों और मजबूत संचार सुविधाओं के साथ इसकी संगतता बड़े सिस्टम में एकीकृत करना आसान बनाती है।
याद रखें, Simatic S7-1200 CPU का सबसे अधिक लाभ उठाने की कुंजी मूल बातें के साथ शुरू करना है: इसके हार्डवेयर घटकों को समझें, सीढ़ी तर्क या अन्य भाषाओं का उपयोग करके TIA पोर्टल के साथ इसे कैसे प्रोग्राम करें, और संचार त्रुटियों या कार्यक्रम की गलतियों जैसे सामान्य मुद्दों का समस्या निवारण करें। समय और अनुभव के साथ, आप सभी प्रकार की औद्योगिक प्रक्रियाओं को नियंत्रित करने के लिए इस शक्तिशाली डिवाइस का उपयोग करने में सक्षम होंगे, जिससे कारखाने अधिक कुशल, सुरक्षित और उत्पादक बन जाते हैं। चाहे आप सिर्फ औद्योगिक स्वचालन में शुरू कर रहे हों या अपने वर्तमान सिस्टम को अपग्रेड करने के लिए देख रहे हों, SIMATIC S7-1200 CPU एक उपकरण है जो जानने लायक है।
