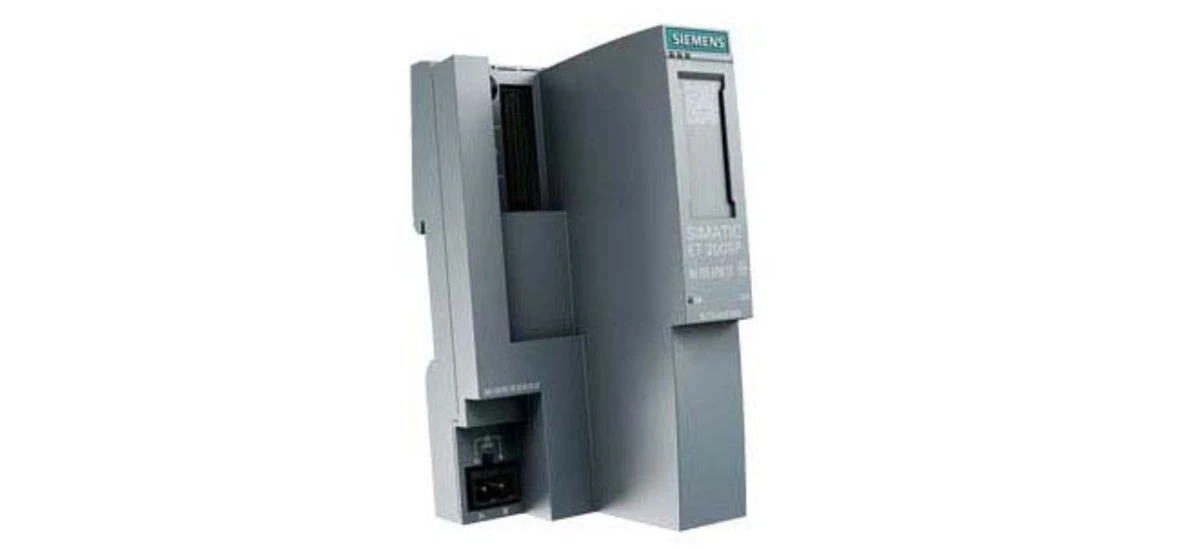

SIMATIC 6ES7155-6AU00-0DN0कई औद्योगिक स्वचालन प्रणालियों का एक महत्वपूर्ण हिस्सा है। एक PROFINET इंटरफ़ेस मॉड्यूल के रूप में, यह एक पुल की तरह काम करता है, एक नेटवर्क में विभिन्न उपकरणों को जोड़ने में मदद करता है - जैसे कि सेंसर, एक्ट्यूएटर्स, और PLCS - और यह सुनिश्चित करना कि उनके बीच डेटा सुचारू रूप से बहता है। यह मॉड्यूल अपनी विश्वसनीयता के लिए जाना जाता है, लेकिन किसी भी तकनीक की तरह, यह कठिन औद्योगिक वातावरण में उपयोग किए जाने पर समस्याएं हो सकती हैं। इस ब्लॉग में, हम सिमेटिक 6ES7155 - 6AU00 - 0DN0 और चरण-दर-चरण तरीके के साथ सामान्य मुद्दों को देखेंगे। चाहे आप इस मॉड्यूल का उपयोग करने के लिए नए हों या कुछ समय के लिए इसके साथ काम कर रहे हों, ये टिप्स आपको अपने ऑटोमेशन सिस्टम को अच्छी तरह से चलाने और डाउनटाइम को कम करने में मदद करेंगे।
SIMATIC 6ES7155-6AU00-0DN0 के साथ सामान्य कनेक्शन समस्याएं
उपयोगकर्ताओं के सामने आने वाले सबसे लगातार मुद्दों में से एक सिमेटिक 6ES7155-6AU00-0DN0 के साथ कनेक्शन समस्याएं हैं। ये मुद्दे डेटा को उपकरणों के बीच स्थानांतरित करने, धीमा करने या यहां तक कि उत्पादन को रोकने से रोक सकते हैं। चलो मुख्य लोगों को तोड़ते हैं और उन्हें कैसे हल करते हैं।
ईथरनेट केबल मुद्दे
एक खराब ईथरनेट केबल अक्सर सिमेटिक 6ES7155 - 6AU00 - 0dn0 के साथ कनेक्शन की परेशानियों का कारण होता है। औद्योगिक सेटिंग्स में ईथरनेट केबल तेल, पानी, या चरम तापमान पर कदम रखने, खींचने या उजागर होने से क्षतिग्रस्त हो सकते हैं। यदि केबल क्षतिग्रस्त हो जाता है - भी बाहरी परत में एक छोटा सा कट-या ठीक से प्लग नहीं किया जाता है, तो मॉड्यूल नेटवर्क से कनेक्ट नहीं कर सकता है। जांच करने के लिए, सबसे पहले, सुनिश्चित करें कि केबल पूरी तरह से सिमेटिक 6ES7155-6AU00-0DN0 के ईथरनेट पोर्ट और नेटवर्क स्विच दोनों में डाला गया है। जब यह ठीक से जुड़ा हो तो आपको एक "क्लिक" सुनना चाहिए। यदि वह काम नहीं करता है, तो कनेक्टर्स में दरारें, किंक या बेंट पिन जैसे दृश्य क्षति के लिए केबल का निरीक्षण करें। यदि आपको नुकसान मिलता है, तो औद्योगिक उपयोग के लिए एक अलग केबल-पीरियस रूप से एक रेटेड का प्रयास करें, क्योंकि ये अधिक टिकाऊ हैं। एक नया केबल अक्सर सिमेटिक 6ES7155-6AU00-0DN0 कनेक्शन के मुद्दों को जल्दी से ठीक कर सकता है। अतिरिक्त निश्चितता के लिए, केबल परीक्षक का उपयोग यह जांचने के लिए करें कि क्या केबल ठीक से डेटा भेज सकता है।
आईपी पता संघर्ष
एक और आम समस्या एक आईपी पता संघर्ष है। नेटवर्क पर प्रत्येक डिवाइस को एक अद्वितीय आईपी पते की आवश्यकता होती है, जैसे कि एक अद्वितीय फोन नंबर, और सिमेटिक 6ES7155 - 6AU00 - 0DN0 कोई अपवाद नहीं है। यदि कोई अन्य डिवाइस - जैसे कि कंप्यूटर, एक और PLC, या एक सेंसर - के पास समान IP पता है, जैसा कि सिमेटिक 6ES7155-6AU00-0DN0 है, तो न तो ठीक से कनेक्ट होगा। आप TIA पोर्टल में "ऑफ़लाइन" दिखाई देने वाले मॉड्यूल जैसे लक्षणों को देख सकते हैं या डेटा को अपडेट नहीं कर रहे हैं। इसे हल करने के लिए, TIA पोर्टल जैसे सॉफ़्टवेयर का उपयोग करके SIMATIC 6ES7155-6AU00-0DN0 का IP पता देखें: सॉफ़्टवेयर खोलें, "ऑनलाइन और डायग्नोस्टिक्स" अनुभाग पर जाएं, और इसके वर्तमान IP को देखने के लिए मॉड्यूल का चयन करें। फिर, "IPConfig" (विंडोज पर) या "ARP -A" जैसे टूल का उपयोग करके नेटवर्क पर अन्य उपकरणों के IP पते की जाँच करें, यह देखने के लिए कि क्या कोई मैच है। यदि कोई संघर्ष है, तो Simatic 6ES7155-6AU00-0DN0 के IP पते को एक अद्वितीय में बदलें। टीआईए पोर्टल में ऐसा करने के लिए, मॉड्यूल के गुणों पर जाएं, "ईथरनेट" सेटिंग्स खोजें, और एक नया आईपी दर्ज करें, जिसका उपयोग नहीं किया जा रहा है, यह सुनिश्चित करें कि यह अन्य उपकरणों के समान नेटवर्क रेंज में है (उदाहरण के लिए, यदि अधिकांश डिवाइस 192.168.1.x से शुरू होते हैं, तो 192.168.1.50 की तरह एक संख्या चुनें।
सिमेटिक 6ES7155-6AU00-0DN0 के लिए त्रुटि कोड और उनके समाधान
SIMATIC 6ES7155-6AU00-0DN0 में अपने फ्रंट पैनल पर एलईडी लाइट्स हैं जो त्रुटि कोड दिखाते हैं, जिससे यह पता लगाना आसान हो जाता है कि क्या गलत है। आइए कुछ सामान्य लोगों के बारे में जानें और उन्हें कैसे ठीक करें।
त्रुटि कोड एसएफ (प्रणाली दोष)
एक SF त्रुटि - एक लाल एलईडी द्वारा दिखाया गया है जिसे "SF" - सिमेटिक 6ES7155 - 6AU00 - 0DN0 पर लेबल किया गया है, इसका मतलब है कि सिस्टम फॉल्ट है। यह मॉड्यूल, सॉफ्टवेयर मुद्दों, या यहां तक कि अत्यधिक गर्मी जैसे बाहरी कारकों के साथ एक समस्या के कारण हो सकता है। सबसे पहले, जांचें कि क्या मॉड्यूल डीआईएन रेल पर ठीक से लगाया गया है। ढीले बढ़ते खराब विद्युत कनेक्शन का कारण बन सकते हैं, जिससे त्रुटियां हो सकती हैं। सुनिश्चित करें कि सिमेटिक 6ES7155 - 6AU00-0DN0 के पीछे की क्लिप पूरी तरह से रेल पर बंद हैं। अगला, TIA पोर्टल में सॉफ़्टवेयर कॉन्फ़िगरेशन की जाँच करें। अपनी प्रोजेक्ट खोलें, मॉड्यूल के कॉन्फ़िगरेशन पर जाएं, और सुनिश्चित करें कि सभी सेटिंग्स-जैसे PROFINET डिवाइस का नाम, सबनेट मास्क, और कनेक्टेड मॉड्यूल सिमेटिक 6ES7155-6AU00-0DN0 की आवश्यकताओं को पूरा करें। उदाहरण के लिए, यदि आपने सिस्टम में एक नया I/O मॉड्यूल जोड़ा है, लेकिन कॉन्फ़िगरेशन को अपडेट नहीं किया है, तो यह SF त्रुटि को ट्रिगर कर सकता है। यदि त्रुटि बनी रहती है, तो मॉड्यूल के तापमान की जांच करें। यह 0 डिग्री और 60 डिग्री (32 डिग्री एफ और 140 डिग्री एफ) के बीच संचालित होना चाहिए। यदि यह बहुत गर्म है, तो इसे मोटर्स या हीटर जैसे गर्मी स्रोतों से दूर ले जाएं, या वेंटिलेशन में सुधार करें। यदि इनमें से कोई भी काम नहीं है, तो शक्ति को बंद करके मॉड्यूल को पुनरारंभ करने का प्रयास करें, 30 सेकंड की प्रतीक्षा करें, और इसे वापस चालू करें-यह अस्थायी ग्लिच को रीसेट कर सकता है।
त्रुटि कोड BF (बस दोष)
एक bf त्रुटि - एक लाल या पीले एलईडी द्वारा दिखाया गया "bf" - एक बस दोष को इंगित करता है, जिसका अर्थ है कि सिमेटिक 6ES7155 - 6AU00 - 0dn0 प्रोफिनेट बस पर अन्य उपकरणों के साथ अच्छी तरह से संचार नहीं कर रहा है। यह एक टूटी हुई बस केबल, ढीले कनेक्शन, या कनेक्टेड डिवाइस के साथ एक समस्या (जैसे दोषपूर्ण सेंसर) के कारण हो सकता है। कट, फ्रेज़ या पानी की क्षति के लिए क्षति के लिए सभी बस केबलों की जांच करके शुरू करें। इसके अलावा, जांचें कि सभी कनेक्टर तंग हैं; एक ढीला कनेक्टर रुक -रुक कर संचार का कारण बन सकता है। अगला, बस समाप्ति प्रतिरोधों की जांच करें। PROFINET नेटवर्क अक्सर सिग्नल हस्तक्षेप को कम करने के लिए बस के सिरों पर इन प्रतिरोधों का उपयोग करते हैं। यदि कोई अवरोधक गायब है या क्षतिग्रस्त है, तो यह बीएफ त्रुटियों का कारण बन सकता है। अंत उपकरणों पर एक छोटे से स्विच के लिए देखें (जैसे कि श्रृंखला में अंतिम मॉड्यूल) और सुनिश्चित करें कि यह अवरोधक को सक्रिय करने के लिए "ऑन" पर सेट है। फिर, प्रत्येक डिवाइस से जुड़े प्रत्येक डिवाइस को डिस्कनेक्ट करें प्रत्येक वियोग के बाद कुछ सेकंड के कुछ सेकंड से एक-एक-एक-एक-एक-एक-एक-एक-एक-एक-एक-एक-एक-एक-एक-एक-एक-एक-एक-एक-एक-एक-एक-एक-एक-एक वेट यदि यह तब होता है जब एक निश्चित डिवाइस डिस्कनेक्ट हो जाता है, तो वह डिवाइस समस्या का कारण बन सकता है। आप दोषपूर्ण डिवाइस को एक अलग पोर्ट से कनेक्ट करके या पुष्टि करने के लिए एक ज्ञात काम करने वाले के साथ बदलकर दोषपूर्ण डिवाइस का परीक्षण कर सकते हैं।
सिमेटिक 6ES7155-6AU00-0DN0 की संगतता और फर्मवेयर मुद्दे
अन्य उपकरणों या पुराने फर्मवेयर के साथ SIMATIC 6ES7155-6AU00-0DN0 का उपयोग करना धीमी संचार या सिस्टम क्रैश जैसे मुद्दों को जन्म दे सकता है। आइए देखें कि इनका कैसे संभालना है।
अन्य सिमेटिक उपकरणों के साथ संगतता
Simatic 6es7155 - 6AU00 - 0DN0 को अन्य सिमेटिक उपकरणों के साथ काम करने के लिए डिज़ाइन किया गया है, लेकिन कभी-कभी पुराने मॉडल के साथ विशेष रूप से संगतता समस्याएं होती हैं। उदाहरण के लिए, यदि आप एक पुराने फर्मवेयर संस्करण के साथ S7-300 जैसे पुराने सिमेटिक पीएलसी का उपयोग कर रहे हैं, तो यह सिमेटिक 6ES7155-6AU00-0DN0 के साथ ठीक से संवाद नहीं कर सकता है। इससे बचने के लिए, सिमेटिक 6ES7155-6AU00-0DN0 और अपने अन्य उपकरणों दोनों के लिए उत्पाद प्रलेखन की जांच करें। आप नवीनतम चार्टों को खोजने के लिए "सिमेटिक 6ES7155-6AU00-0DN0 संगतता" के लिए "समर्थन" अनुभाग-खोज के तहत आधिकारिक सीमेंस वेबसाइट पर संगतता सूची पा सकते हैं। ये सूचियाँ दिखाती हैं कि PLC मॉडल, I/O मॉड्यूल और सॉफ़्टवेयर संस्करण मॉड्यूल के साथ काम करते हैं। यदि आपके डिवाइस संगत नहीं हैं, तो आपको TIA पोर्टल का उपयोग करके अन्य उपकरणों (जैसे PLC) के फर्मवेयर को अपडेट करने की आवश्यकता हो सकती है। वैकल्पिक रूप से, यदि अद्यतन संभव नहीं है, तो एक अलग मॉडल का उपयोग करें जो SIMATIC 6ES7155-6AU00-0DN0 के साथ संगत के रूप में सूचीबद्ध है, उदाहरण के लिए, S7-1200 या S7-1500 PLC अक्सर एक अच्छा मैच होता है।
फर्मवेयर अद्यतन समस्याएं
Simatic 6es7155 - 6AU00 - 0DN0 के फर्मवेयर को अपडेट करना नए उपकरणों के साथ बेहतर प्रदर्शन, सुरक्षा और संगतता के लिए महत्वपूर्ण है। लेकिन अपडेट कभी -कभी गलत हो सकते हैं, जिससे मॉड्यूल को अनुत्तरदायी हो जाता है। इससे बचने के लिए, इन चरणों का पालन करें: सबसे पहले, टिया पोर्टल में अपने वर्तमान कॉन्फ़िगरेशन का बैकअप लें - एक कॉपी को बचाने के लिए "प्रोजेक्ट> आर्काइव" पर जाएं, ताकि यदि अपडेट विफल हो जाए तो आप इसे पुनर्स्थापित कर सकें। फिर, सुनिश्चित करें कि अपडेट के दौरान बिजली की आपूर्ति स्थिर है। बिजली की कटौती का जोखिम होने पर एक यूपीएस (निर्बाध बिजली की आपूर्ति) का उपयोग करें, क्योंकि बिजली का अचानक नुकसान मॉड्यूल को नुकसान पहुंचा सकता है। Simatic 6es7155 - 6AU00-0DN0 को बंद न करें या इसे नेटवर्क से डिस्कनेक्ट करें, जबकि अपडेट चल रहा है-यह फर्मवेयर को भ्रष्ट कर सकता है। अपडेट शुरू करने के लिए, टीआईए पोर्टल खोलें, "ऑनलाइन> अपडेट फर्मवेयर" पर जाएं, सिमेटिक 6ES7155-6AU00-0DN0 का चयन करें, और नवीनतम फर्मवेयर फ़ाइल (सीमेंस वेबसाइट से डाउनलोड की गई) चुनें। ऑन-स्क्रीन निर्देशों का पालन करें, और अद्यतन के लिए प्रतीक्षा करें कि यह 5-10 मिनट का समय ले सकता है। यदि अपडेट विफल हो जाता है, तो घबराएं नहीं: मॉड्यूल को पुनरारंभ करें, फर्मवेयर फ़ाइल की जांच करें सही है (सुनिश्चित करें कि यह 6ES7155-6AU00-0DN0 मॉडल के लिए है), और फिर से प्रयास करें। यह अक्सर SIMATIC 6ES7155-6AU00-0DN0 के साथ समस्या को ठीक कर सकता है।
पावर - सिमेटिक 6ES7155-6AU00-0DN0 के संबंधित मुद्दे
उचित शक्ति के बिना, SIMATIC 6ES7155-6AU00-0DN0 सही तरीके से कार्य नहीं कर सकता है। बिजली के मुद्दों को अनदेखा करना आसान है लेकिन अक्सर ठीक करने के लिए जल्दी होते हैं।
अपर्याप्त बिजली की आपूर्ति
Simatic 6ES7155 - 6AU00 - 0DN0 को काम करने के लिए एक स्थिर बिजली की आपूर्ति की आवश्यकता है - आमतौर पर 24v dc। यदि शक्ति बहुत कम है (20 वी से नीचे) या बहुत उतार -चढ़ाव करता है, तो मॉड्यूल बंद हो सकता है, बेतरतीब ढंग से रीसेट कर सकता है, या एसएफ जैसे त्रुटि कोड दिखा सकता है। जांच करने के लिए, मॉड्यूल के पावर कनेक्टर में वोल्टेज को मापने के लिए एक मल्टीमीटर का उपयोग करें। मल्टीमीटर की जांच को सकारात्मक (+) और नकारात्मक (-) टर्मिनलों - से कनेक्ट करें, सुनिश्चित करें कि रीडिंग 24V और 28V के बीच है। यदि वोल्टेज गलत है, तो पावर सप्लाई यूनिट (PSU) की जांच करें जो सिमेटिक 6ES7155 - 6AU00 - 0DN0 को फीड करता है। पीएसयू को मॉड्यूल और सभी जुड़े उपकरणों को शक्ति देने के लिए पर्याप्त वर्तमान (एएमपी) के लिए रेट किया जाना चाहिए। उदाहरण के लिए, यदि SIMATIC 6ES7155-6AU00-0DN0 0.5a का उपयोग करता है और कनेक्टेड I/O मॉड्यूल 1A का उपयोग करते हैं, तो PSU को कम से कम 1.5A (सुरक्षा के लिए थोड़ा अतिरिक्त) प्रदान करना चाहिए। यदि PSU अतिभारित है, तो यह पर्याप्त वोल्टेज प्रदान नहीं कर सकता है। गैर-आवश्यक उपकरणों को अनप्लग करें या पीएसयू को उच्च क्षमता वाले के साथ बदलें। इसके अलावा, सुनिश्चित करें कि कोई अन्य डिवाइस नहीं हैं जो एक ही आपूर्ति-डिवाइस से बहुत अधिक बिजली खींच रहे हैं जैसे कि मोटर्स या सोलनॉइड्स शुरू होने पर वोल्टेज ड्रॉप का कारण बन सकते हैं। यदि संभव हो, तो इन उच्च-शक्ति वाले उपकरणों को सिमेटिक 6ES7155-6AU00-0DN0 के पावर स्थिर रखने के लिए एक अलग PSU से कनेक्ट करें।
शक्ति कनेक्टर दोष
एक ढीला या क्षतिग्रस्त पावर कनेक्टर भी सिमेटिक 6ES7155 - 6AU00 - 0DN0 के साथ बिजली के मुद्दों का कारण बन सकता है। मॉड्यूल के तल पर कनेक्टर में पिन होते हैं जो समय के साथ मुड़े या गंदे हो सकते हैं, खासकर अगर मॉड्यूल अक्सर डिस्कनेक्ट हो जाता है। जांचने के लिए, बिजली बंद करें, फिर धीरे से कनेक्टर को यह देखने के लिए खींचें कि क्या यह ढीला है - यदि यह आसानी से विगल्स करता है, तो यह ठीक से प्लग नहीं किया गया है। जब तक यह जगह में क्लिक न हो जाए, तब तक इसे मजबूती से पुश करें। फिर, गंदगी, जंग, या झुकने के लिए कनेक्टर के अंदर पिन का निरीक्षण करें। यदि वे गंदे हैं, तो उन्हें सूखे कपड़े या एक छोटे ब्रश - से साफ करें, कभी भी पानी या सफाई तरल पदार्थों का उपयोग न करें। यदि एक पिन मुड़ा हुआ है, तो ध्यान से इसे एक छोटे पेचकश के साथ सीधा करें (इसे तोड़ने से बचने के लिए कोमल रहें)। यदि कनेक्टर फटा है या पिन टूट गए हैं, तो इसे एक नए एक के साथ बदलें-आप सीमेंस या औद्योगिक आपूर्ति स्टोर से प्रतिस्थापन कनेक्टर खरीद सकते हैं। यह सरल फिक्स अक्सर सिमेटिक 6ES7155-6AU00-0DN0 फिर से काम कर सकता है। कनेक्टर को ठीक करने के बाद, पावर को वापस चालू करें और जांचें कि क्या मॉड्यूल की पावर एलईडी (आमतौर पर हरी) रोशनी है, इसका मतलब है कि यह शक्ति प्राप्त कर रहा है।
सिमेटिक 6ES7155-6AU00-0DN0 के लिए समस्या निवारण का सारांश
SIMATIC 6ES7155-6AU00-0DN0एक मजबूत इंटरफ़ेस मॉड्यूल है, लेकिन यह औद्योगिक वातावरण में मुद्दों का सामना कर सकता है - कनेक्शन समस्याओं से त्रुटि कोड, संगतता स्नैग और बिजली के मुद्दों तक। इन समस्याओं को व्यवस्थित रूप से संबोधित करके, आप डाउनटाइम को कम से कम कर सकते हैं और अपने स्वचालन प्रणाली को कुशलता से चालू रख सकते हैं।
समस्या निवारण के दौरान मूल बातें शुरू करें: क्षति या ढीलेपन के लिए ईथरनेट केबल और पावर कनेक्शन की जाँच करें, क्योंकि ये आम अपराधी हैं। एसएफ या बीएफ जैसे त्रुटि कोड के लिए, अपने चेक - को मार्गदर्शन करने के लिए मॉड्यूल के एलईडी संकेतकों का उपयोग करें, बढ़ते, सॉफ्टवेयर कॉन्फ़िगरेशन और बस घटकों को सत्यापित करें। संगतता के साथ काम करते समय, अपने उपकरणों को सिमेटिक 6ES7155-6AU00-0DN0 के साथ काम करने के लिए सीमेंस की आधिकारिक सूचियों का संदर्भ लें, और उचित सावधानियों के साथ TIA पोर्टल का उपयोग करके फर्मवेयर को अपडेट रखें।
याद रखें, वास्तविक भागों, आधिकारिक सॉफ़्टवेयर और निम्नलिखित सुरक्षा चरणों (जैसे अपडेट के दौरान स्थिर शक्ति) का उपयोग करना सिमेटिक 6ES7155-6AU00-0DN0 के प्रदर्शन को बनाए रखने में मदद करेगा। इन रणनीतियों के साथ, आप अधिकांश मुद्दों को जल्दी से हल कर सकते हैं और अपने औद्योगिक नेटवर्क को सुचारू रूप से संचालित कर सकते हैं।
