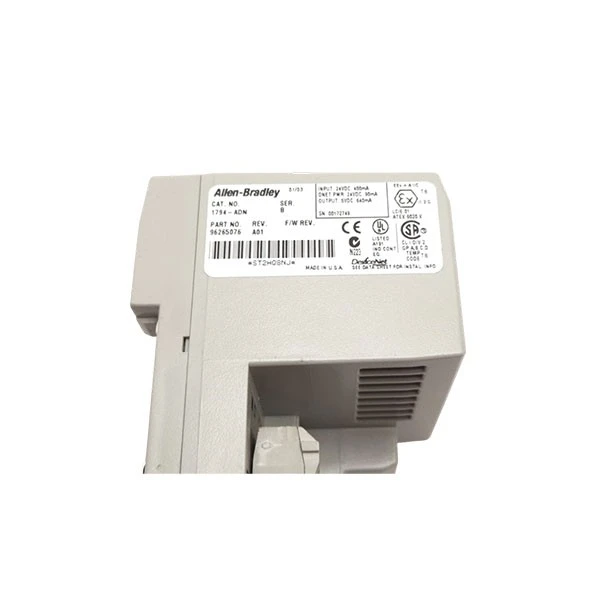

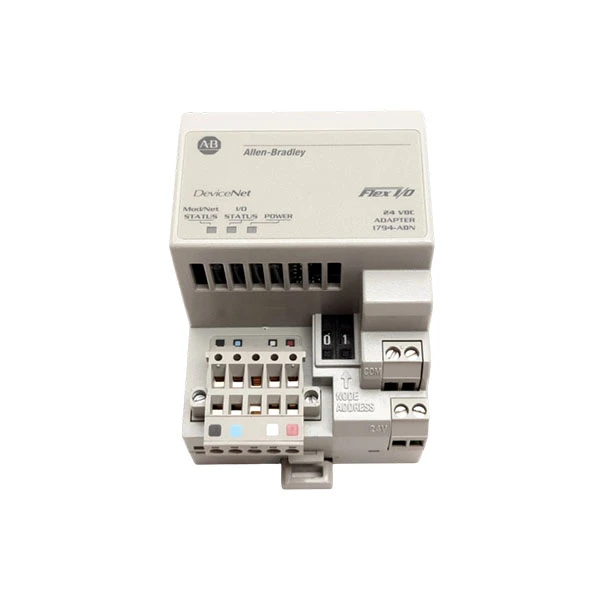

एलन ब्रैडली 1794-एडीएन
ब्रांड:एलन ब्रैडली
नमूना:1794-ए.डी.एन
इन्वेंटरी स्थिति:माल स्टॉक में उपलब्ध है.
उत्पाद की विशेषताएँ
एलन ब्रैडली 1794-एडीएन औद्योगिक स्वचालन प्रणालियों के लिए रॉकवेल ऑटोमेशन द्वारा बनाया गया एक भरोसेमंद फ्लेक्स I/O डिवाइसनेट मीडिया एडाप्टर मॉड्यूल है। एलन ब्रैडली 1794 फ्लेक्स I/O उत्पाद लाइन के एक महत्वपूर्ण घटक के रूप में, यह मॉड्यूल फ्लेक्स I/O मॉड्यूल और डिवाइसनेट नेटवर्क के बीच एक लिंक के रूप में कार्य करता है, जो विभिन्न औद्योगिक स्थितियों में निर्बाध डेटा इंटरचेंज की अनुमति देता है। यह 24V DC पावर स्रोत पर चलता है और इसकी वोल्टेज रेंज 19.2V से 31.2V DC है, जो इसे अधिकांश औद्योगिक बिजली प्रणालियों के लिए आदर्श बनाती है। एलन ब्रैडली 1794-एडीएन में स्टार्टअप के दौरान 300mA का सामान्य करंट ड्रॉ और 5 मिलीसेकंड के लिए 14A का अधिकतम इनरश करंट होता है, जो एक बार चालू होने पर लगातार प्रदर्शन का आश्वासन देता है।
एलन ब्रैडली 1794-एडीएन की सबसे उल्लेखनीय विशेषताओं में से एक इसकी अनुकूलनीय संचार क्षमताएं हैं। यह डिवाइसनेट प्रोटोकॉल का समर्थन करता है, जो कॉमन इंडस्ट्रियल प्रोटोकॉल (सीआईपी) पर आधारित है, और स्वचालित रूप से 125 केबीपीएस, 250 केबीपीएस और 500 केबीपीएस की ट्रांसमिशन बॉड दरों को पहचानता है। यह मॉड्यूल को विभिन्न नेटवर्क स्पीड आवश्यकताओं को पूरा करते हुए कंट्रोललॉगिक्स, कॉम्पैक्टलॉगिक्स और अन्य एलन ब्रैडली पीएलसी के साथ सुचारू रूप से इंटरफेस करने में सक्षम बनाता है। मॉड्यूल में एक डिवाइसनेट पोर्ट है, जो एक ओपन-स्टाइल 5-पिन या 10-पिन रैखिक प्लग और प्रोग्रामिंग और निदान के लिए एक नेटवर्क एक्सेस पोर्ट (एनएपी) स्वीकार करता है। यह आठ फ्लेक्स I/O मॉड्यूल को लिंक कर सकता है, जिसमें डिजिटल, एनालॉग और विशेष फ़ंक्शन मॉड्यूल शामिल हैं, जो औद्योगिक नियंत्रण प्रणालियों के लचीले विस्तार की अनुमति देते हैं।
एलन ब्रैडली 1794-एडीएन का निर्माण कठिन परिचालन स्थितियों का प्रतिरोध करने के लिए औद्योगिक-ग्रेड सामग्री से किया गया है। यह -20 डिग्री से 70 डिग्री तक के तापमान पर काम करता है और -40 डिग्री से 85 डिग्री तक स्टोर करता है, जिससे यह ठंडे और उच्च तापमान दोनों में विश्वसनीय रूप से काम कर सकता है। मॉड्यूल 10-500 हर्ट्ज पर 5 ग्राम कंपन और 30 ग्राम अधिकतम त्वरण का सामना कर सकता है, जो विनिर्माण कार्यशालाओं, ऑटोमोबाइल कारखानों और यांत्रिक गड़बड़ी वाले अन्य वातावरणों में भरोसेमंद संचालन सुनिश्चित करता है। यह सिस्टम सुरक्षा में सुधार के लिए बिजली आपूर्ति, डिवाइसनेट, फ्लेक्सबस और चेसिस ग्राउंड के बीच 1930V डीसी का 60-सेकंड का आइसोलेशन वोल्टेज भी प्रदान करता है।
विशेष विवरण
|
नमूना |
1794-ए.डी.एन |
|---|---|
|
उत्पाद का प्रकार |
फ्लेक्स I/O डिवाइसनेट मीडिया एडाप्टर मॉड्यूल |
|
शृंखला |
1794 फ्लेक्स आई/ओ सीरीज |
|
प्रतिस्थापन उत्पाद |
5094-एएनटीआर |
|
बिजली आपूर्ति वोल्टेज |
24V डीसी |
|
संचार प्रोटोकॉल |
उपकरण नेट |
|
समर्थित बॉड दरें |
125 केबीपीएस, 250 केबीपीएस, 500 केबीपीएस (स्वचालित रूप से पहचानें) |
|
संलग्नक प्रकार |
खुली शैली |
सावधानियां
एलन ब्रैडली 1794-एडीएन फ्लेक्स आई/ओ डिवाइसनेट एडाप्टर मॉड्यूल का उपयोग करते समय, हमेशा सुरक्षा पर जोर दें और स्थिर प्रदर्शन बनाए रखने के लिए स्थापित निर्देशों का पालन करें। सबसे पहले, उत्पाद के जीवन चक्र को समझें: रॉकवेल ऑटोमेशन ने घोषणा की है कि एलन ब्रैडली 1794-एडीएन 31 अक्टूबर, 2026 को सेवानिवृत्त हो जाएगा। इसके अनुशंसित उत्तराधिकारी, 5094-एईएनटीआर में संक्रमण के लिए समय से पहले योजना बनाएं, जो एक इंजीनियरिंग प्रतिस्थापन है जो मौजूदा एलन ब्रैडली 1794-एडीएन-आधारित सिस्टम के बहुमत के साथ संगत है।
एलन ब्रैडली 1794-ADN के लिए विद्युत सुरक्षा आवश्यक है। 19.2V से 31.2V DC की वोल्टेज रेंज वाली 24V DC बिजली आपूर्ति का उपयोग करें, और सुनिश्चित करें कि पावर स्रोत स्टार्टअप के दौरान 5 मिलीसेकंड के लिए 14A का अधिकतम इनरश करंट उत्पन्न कर सकता है; अपर्याप्त शक्ति के कारण मॉड्यूल ख़राब हो सकता है या विफल हो सकता है। एलन ब्रैडली 1794-एडीएन को संभालते समय, इसके आंतरिक घटकों की सुरक्षा के लिए मॉड्यूल को छूने से पहले एक एंटी-स्टैटिक रिस्टबैंड पहनकर या खुद को ग्राउंडिंग करके इलेक्ट्रोस्टैटिक डिस्चार्ज (ईएसडी) से बचें।
एलन ब्रैडली 1794-एडीएन को फ़र्मवेयर रिवीजन 2.003 या पुराने के साथ रिवीजन 2.005 या उसके बाद के संस्करण पर चलने वाले डिवाइस के साथ प्रतिस्थापित करते समय, अत्यधिक सावधानी बरतें, खासकर यदि 32-पॉइंट फ्लेक्स I/O मॉड्यूल जुड़े हुए हैं। पिछला फ़र्मवेयर 32-पॉइंट मॉड्यूल को 16-पॉइंट मॉड्यूल के रूप में मान सकता है, जिसके परिणामस्वरूप अपग्रेड के बाद I/O आकार बेमेल (स्कैनर त्रुटि 77) हो सकता है। इसे हल करने के लिए, नए I/O आकार को प्रतिबिंबित करने के लिए स्कैनर की स्कैन सूची को अपडेट करें, फिर नियंत्रक के सीढ़ी प्रोग्राम और I/O छवि तालिका को तदनुसार संशोधित करें।
अक्सर पूछे जाने वाले प्रश्न
