एलन ब्रैडली 1794-आईबी10एक्सओबी6

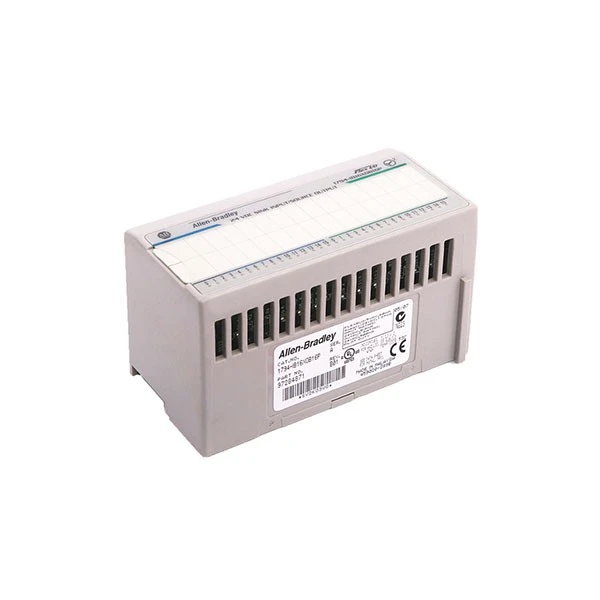

एलन ब्रैडली 1794-IB10XOB6 फ्लेक्स I/O श्रृंखला से एक भरोसेमंद डिजिटल संयोजन I/O मॉड्यूल है जो विशेष रूप से औद्योगिक स्वचालन प्रणालियों के लिए बनाया गया था। यह एक छोटी इकाई में 10 करंट सिंकिंग इनपुट और 6 करंट सोर्सिंग आउटपुट को जोड़ती है, जिससे यह विभिन्न प्रकार के नियंत्रण कार्यों के लिए एक कुशल समाधान बन जाता है। एलन ब्रैडली 1794{{13}IB10XOB6 में 24 VDC पर 8mA का नाममात्र ऑन-स्टेट करंट, 5VDC का अधिकतम ऑफ-स्टेट वोल्टेज और 1.5mA का ऑफ-स्टेट करंट है। इनपुट प्रतिबाधा 4.8 किलोहोम है, जो स्विच और सेंसर से लगातार सिग्नल एकत्र करने में सक्षम बनाता है। आउटपुट पक्ष पर, छह चैनलों में से प्रत्येक 2A तक का करंट दे सकता है, जो इसे सोलनॉइड्स, छोटे मोटर्स और अन्य आउटपुट डिवाइसों के संचालन के लिए उपयुक्त बनाता है। मॉड्यूल का कुल अधिकतम आउटपुट करंट 10A तक पहुंचता है, जो छोटे से मध्यम आकार के सिस्टम में मल्टी-डिवाइस नियंत्रण की जरूरतों को पूरा करता है।

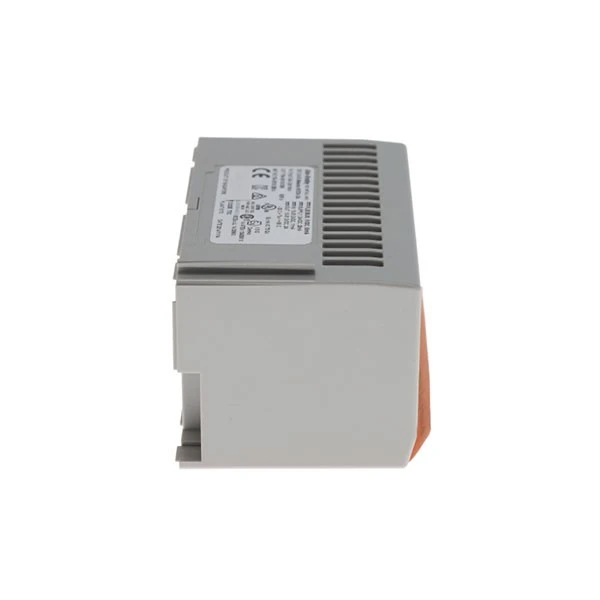

एलन ब्रैडली 1794-आईबी10एक्सओबी6 का डिज़ाइन कॉम्पैक्ट है, जिसका आयाम लगभग 94 मिमी x 94 मिमी x 69 मिमी और वजन लगभग 85 ग्राम है। यह डीआईएन रेल अटैचमेंट को सक्षम बनाता है, जो नियंत्रण कैबिनेट में जगह बचाता है और इंस्टॉलेशन को आसान बनाता है। मॉड्यूल में प्रत्येक इनपुट और आउटपुट के लिए पीले स्थिति संकेतक शामिल हैं, जिससे उपयोगकर्ता प्रत्येक चैनल की ऑपरेटिंग स्थिति को आसानी से जांच सकते हैं। यह फ़ील्ड और सिस्टम पक्षों के बीच 1365VAC/60s अलगाव भी प्रदान करता है, जो औद्योगिक सेटिंग्स में विद्युत हस्तक्षेप को प्रभावी ढंग से रोकता है।

यह फ्लेक्स I/O मॉड्यूल कठिन औद्योगिक वातावरण में विश्वसनीय रूप से काम करता है। इसकी ऑपरेटिंग तापमान सीमा -20 डिग्री से 55 डिग्री है, और इसे -40 डिग्री या 85 डिग्री पर संग्रहीत किया जा सकता है। यह 10 से 500 हर्ट्ज पर 5 ग्राम तक संक्षेपण और कंपन के बिना 5% से 95% तक आर्द्रता के स्तर को संभाल सकता है। एलन ब्रैडली 1794-आईबी10एक्सओबी6, कंट्रोललॉगिक्स और कॉम्पैक्टलॉगिक्स सहित एलन ब्रैडली लॉजिक्स श्रृंखला नियंत्रकों के साथ संगत है, और इसे स्टूडियो 5000 जैसे सॉफ़्टवेयर का उपयोग करके जल्दी से प्रोग्राम किया जा सकता है।
