सीमेंस 6ES7288-2DT32-0AA0

ब्रांड:सीमेंस
नमूना:6ES7288-2DT32-0AA0

इन्वेंटरी स्थिति:माल स्टॉक में उपलब्ध है.

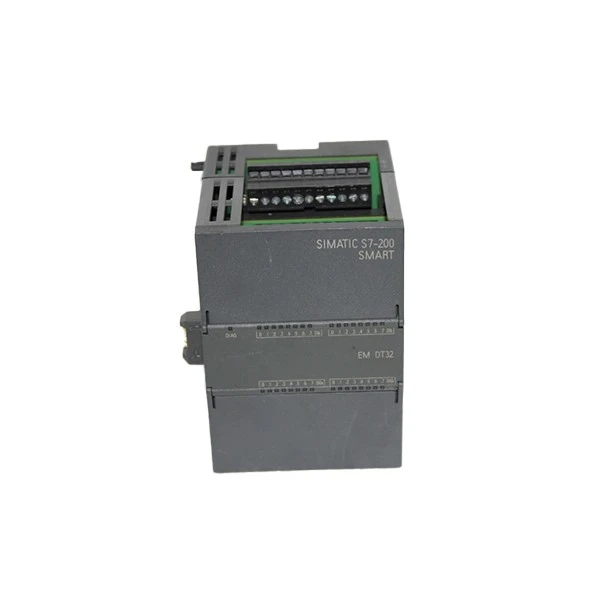

सीमेंस 6ES7288-2DT32-0AA0 SIMATIC S7-200 SMART श्रृंखला का एक उच्च गुणवत्ता वाला डिजिटल इनपुट/आउटपुट (I/O) विस्तार मॉड्यूल है, जिसे विशेष रूप से औद्योगिक स्वचालन अनुप्रयोगों के लिए डिज़ाइन किया गया है। 16 डिजिटल इनपुट और 16 डिजिटल आउटपुट चैनलों के साथ, सीमेंस 6ES7288-2DT32-0AA0 मॉड्यूल औद्योगिक नियंत्रण के लिए एक लचीला 32-पॉइंट I/O समाधान है। विभिन्न सर्किट डिज़ाइनों को समायोजित करने के लिए, सभी इनपुट चैनल 24V डीसी पावर के साथ काम करते हैं और सिंक और सोर्स वायरिंग प्रकार (आईईसी 1 क्लास सिंक) दोनों का समर्थन करते हैं। प्रति बिंदु 0.75A की अधिकतम धारा के साथ, प्रत्येक आउटपुट चैनल का ट्रांजिस्टर (MOSFET) डिज़ाइन इसे छोटे मोटर्स, सोलनॉइड वाल्व या संकेतक लाइट को जोड़ने के लिए एकदम सही बनाता है। इसके अतिरिक्त, मॉड्यूल की 100 एमएस के लिए 8ए सर्ज करंट क्षमता कनेक्टेड डिवाइसों को वोल्टेज स्पाइक्स से बचाने में मदद करती है।

सीमेंस 6ES7288-2DT32-0AA0 के मुख्य लाभ स्थिरता और सुरक्षा हैं। यह चैनलों के बीच एक मिनट के लिए 500V एसी ऑप्टो-आइसोलेशन प्रदान करके औद्योगिक सेटिंग्स में विद्युत शोर के हस्तक्षेप को कम करता है। उपयोगकर्ता अपने कॉन्फ़िगर करने योग्य फ़िल्टर समय के कारण अपनी एप्लिकेशन आवश्यकताओं के अनुसार इनपुट चैनलों की संवेदनशीलता को संशोधित कर सकते हैं, जो 0.2 एमएस से 12.8 एमएस तक होती है। यह मॉड्यूल 4.5W की कम बिजली खपत और 24V DC (ऑपरेटिंग रेंज: 20.4V DC से 28.8V DC) की रेटेड बिजली आपूर्ति के कारण वर्तमान सिस्टम में शामिल करने के लिए ऊर्जा-कुशल और सरल है।

अपने छोटे आकार (72 x 100 x 81 मिमी) और कम वजन (लगभग 257 ग्राम) के कारण सीमेंस 6ईएस7288-2डीटी32-0एए0 को नियंत्रण कैबिनेट में मानक रेल पर स्थापित करना आसान है। यह -15 डिग्री और 60 डिग्री के बीच के तापमान में भरोसेमंद रूप से कार्य करता है, जो इसे चुनौतीपूर्ण औद्योगिक सेटिंग्स के लिए उपयुक्त बनाता है। 8kV एयर डिस्चार्ज टेस्ट वोल्टेज के साथ, मॉड्यूल ईएमवी आवश्यकताओं को भी पूरा करता है, जो मजबूत हस्तक्षेप-विरोधी क्षमताओं की गारंटी देता है।

इसकी लंबी सेवा जीवन, स्थिर प्रदर्शन और सुरक्षा की गारंटी के लिए सीमेंस 6ES7288-2DT32-0AA0 का उपयोग या स्थापित करते समय महत्वपूर्ण सावधानियां बरतनी चाहिए। सीमेंस 6ES7288-2DT32-0AA0 को स्थापित करने या हटाने से पहले, हमेशा पूरे पीएलसी सिस्टम की बिजली बंद कर दें। मॉड्यूल को हॉट स्वैप करने से बिजली का झटका लग सकता है या मॉड्यूल और कनेक्टेड पीएलसी दोनों को स्थायी क्षति हो सकती है। ऑपरेशन के दौरान खराब संपर्क या सिग्नल हस्तक्षेप को रोकने के लिए, सुनिश्चित करें कि मॉड्यूल एक सूखी, साफ नियंत्रण कैबिनेट में एक मानक रेल से सुरक्षित रूप से जुड़ा हुआ है।

सीमेंस 6ES7288-2DT32-0AA0 बिजली आपूर्ति के लिए कभी भी 20.4V DC से 28.8V DC रेंज के बाहर AC पावर या वोल्टेज का उपयोग न करें। अत्यधिक वोल्टेज से आंतरिक घटक जल सकते हैं, और अस्थिर शक्ति के कारण 16DI 16DO मॉड्यूल खराब हो सकता है। इसके अतिरिक्त, जैसा कि सीमेंस के आधिकारिक दिशानिर्देशों की सलाह दी गई है, बिजली लाइन को 35V DC (यहां तक ​​कि 0.5s की संक्षिप्त अवधि के लिए भी) से अधिक सर्ज वोल्टेज से बचाने के लिए उचित सर्ज प्रोटेक्टर का उपयोग करें।

सीमेंस 6ES7288-2DT32-0AA0 को वायर करते समय इनपुट और आउटपुट विनिर्देशों पर विशेष ध्यान दें। सिग्नल विफलता को रोकने के लिए, सुनिश्चित करें कि आपका सर्किट डिज़ाइन इस वायरिंग शैली का पालन करता है। 16 डिजिटल इनपुट चैनल सिंक और स्रोत प्रकार (आईईसी 1 क्लास सिंक) दोनों का समर्थन करते हैं। 16 ट्रांजिस्टर आउटपुट के लिए अधिकतम वर्तमान सीमा 0.75A प्रति चैनल, 8-चैनल समूहों के लिए 6A और 4-चैनल समूहों के लिए 3A है। आउटपुट को ओवरलोड करने से मॉड्यूल का जीवनकाल छोटा हो सकता है और MOSFET घटकों को नुकसान हो सकता है। ओवरहीटिंग या सिग्नल हानि से बचने के लिए, हमेशा सही आकार के तारों का उपयोग करें और सुनिश्चित करें कि कनेक्शन कड़े हों।
